Low noise photodetector（型番：PD100）
仕様（一部を抜粋）
PD100光検出器は、100MHzを超える帯域幅を持つ増幅された光検出器です。
数百µWの入射電力でショットノイズが制限された動作用に設計されており、コヒーレントセンシングの最適な候補になります。
取り付けられたInGaAsフォトダイオード付きまたはフォトダイオードなしで、ACまたはDC結合バージョンで利用できます。
| PD100-AC | PD100-DC | |
|---|---|---|
| Coupling | AC | DC |
| Power supply (positive) | 6 – 15 VDC | 6 – 15 VDC |
| Power supply (negative) | -15 to -6 VDC | -15 to -6 VDC |
| Small signal bandwidth | 1.6 kHz – 105 MHz at 3 dB (Cin = 4 pF) | 0 – 110 MHz at 3 dB (Cin = 4 pF) |
| Transimpedance gain | 3.9 kV / A | 3.9 kV / A |
| Input current noise density | 9 pA / √Hz (at 10 MHz, Cin = 4 pF) | 7 pA / √Hz (at 10 MHz, Cin = 4 pF) |
| Offset voltage | ±2 mV | ±2 mV |
| Output impedance | 50 Ω | 50 Ω |
| Outside Dimensions | 38 mm x 53 mm x 14 mm | 38 mm x 53 mm x 14 mm |
| Outputs | SMA | SMA |
| Mechanical details | Compatible with M6 metric breadboards (25 mm spacing) | Compatible with M6 metric breadboards (25 mm spacing) |
| Weight | 15 g | 15 g |
1550 nm laser and photodetectors（型番：LPD100）
仕様（一部を抜粋）
| 1550 nm DFB laser | LD101 |
|---|---|
| Balanced photodetector | PD100B-AC |
| Single photodetector | PD100-AC |
| Input voltage | 5.9 – 28 V |
| Input connector | Jack (1.95 mm) |
| Outside dimensions (excl. fiber) | 100 mm x 76 mm x 15 mm |
| Weight | 63 g |
| Operating temperature | 0 – 50 °C |
100 MHz balanced photodetector（型番：PD100B）
PD100Bは、ゲイン39kV/A、帯域幅100MHz、コモンモード除去比35dBの増幅型バランス検出器です。光コヒーレンストモグラフィやライダーセンシングなどのアプリケーションに最適です。
仕様（一部を抜粋）
| PD100B-AC | PD100B-DC | |
|---|---|---|
| Detector | ||
| Detector type | InGaAs photodiodes | InGaAs photodiodes |
| Wavelength range | 900 nm to 1700 nm | 900 nm to 1700 nm |
| Optical input power | 0 mW to 1.5 mW | 0 mW to 1.5 mW |
| Photodiode connector | FC | FC |
| Photodiode active diameter | 300 µm | 300 µm |
| Photodiode peak responsivity | 0.9 A/W | 0.9 A/W |
Si free-space photodetector（型番：PDX10S-SI）
PDX10S-SI は、5 kV/Aのトランスインピーダンス利得と50 MHzの帯域幅を持つSiフリースペース光検出器です。800 nmで4 pW/√Hzのノイズ等価パワースペクトル密度と最大8 V DCの出力電圧を持つPDX10S-SIは、高いダイナミックレンジを必要とするアプリケーションに最適です。
仕様（一部を抜粋）
| PDX10S-5-DC-SI | |
|---|---|
| Detector | |
| Detector type | Si PIN photodiode |
| Photodiode active diameter | 800 µm |
| Wavelength range | 320 nm to 1000 nm |
| Optical input power | 0 mW to 3 mW |
| Photodiode peak responsivity 800 nm |
0.55 A/W |
4-quadrant photodetector（型番：PD4Q）
PD4Qは、100 kV/Aのトランスインピーダンスゲインと250 kHzの帯域幅を持つ4象限光検出器です。
PD4Qは3つの電圧を出力します： X=(A+D)-(B+C)、Y=(A+B)-(C+D)、SUM=(A+B+C+D)/4。
低ノイズと高ダイナミックレンジにより、PD4Qは10 kHzの帯域幅で20nm以下の分解能でレーザービーム位置を測定することができます。
PD4Qは3つの電圧を出力します： X=(A+D)-(B+C)、Y=(A+B)-(C+D)、SUM=(A+B+C+D)/4。
低ノイズと高ダイナミックレンジにより、PD4Qは10 kHzの帯域幅で20nm以下の分解能でレーザービーム位置を測定することができます。
仕様（一部を抜粋）
| PD4Q-10k | PD4Q-100k | |
|---|---|---|
| Detector | ||
| Wavelength range | 400 nm to 1050 nm | 400 nm to 1050 nm |
| Active area per quadrant | 12.3 mm² | 12.3 mm² |
| Photodiode peak responsivity 900 nm |
0.64 A/W | 0.64 A/W |
| Maximum photocurrent per quadrant | 1 mA | 100 µA |
High-gain balanced photodetector（型番：PD10B）
PD10Bは、80 kV/Aトランスインピーダンスゲイン、8 MHz帯域幅のバランス型光検出器です。1 MHzでのノイズ等価電力がわずか0.8 pW/√HzのPD10Bは、より高いゲインを必要とする方にとって、PD100Bバランス光検出器の完璧な代替品です。
仕様（一部を抜粋）
| PD10B-3-DC | PD10B-80-DC | |
|---|---|---|
| Detector | ||
| Detector type | InGaAs photodiodes | InGaAs photodiodes |
| Wavelength range | 900 nm to 1700 nm | 900 nm to 1700 nm |
| Optical input power | 0 mW to 1.5 mW | 0 mW to 1.5 mW |
| Photodiode connector | FC | FC |
| Photodiode active diameter | 300 µm | 300 µm |
| Photodiode peak responsivity | 0.9 A/W | 0.9 A/W |
Free-space logarithmic photodetector（型番：PDX10R）
PDX10Rは、自由空間光パワー測定用の対数光検出器です。2つのアナログ出力log(A)とlog(B)に加え、調整可能なオフセットと2つのゲイン設定(x1とx10)を持つ対数比log(A/B)を提供します。PDX10Rは、分光セットアップにおける直接吸収測定のための完全アナログソリューションを提供します。
ファイバー結合フォトダイオードについては、Koheron PD10R 対数フォトダイオードをご参照ください。
ファイバー結合フォトダイオードについては、Koheron PD10R 対数フォトダイオードをご参照ください。
仕様（一部を抜粋）
| PDX10R-D-INGAAS | PDX10R-D-SI | |
|---|---|---|
| Detector | ||
| Detector type | Dual InGaAs PIN photodiodes | Dual Si PIN photodiodes |
| Active diameter | 1 mm | 800 µm |
| Wavelength range | 900 nm to 1700 nm | 320 nm to 1000 nm |
| Optical input power | 1 nW to 5 mW | 500 pW to 4 mW |
| Photodiode peak responsivity | 1.1 A/W at 1550 nm | 0.55 A/W at 800 nm |
High sensitivity photodetector（型番：PD01）
PD01は、10 kHzで500 fW/√Hzの雑音等価電力（NEP）を持つInGaAsトランスインピーダンス増幅型光検出器です。最大50 μWの光パワーを受け入れ、3 dBの帯域幅は400 kHzである。AC結合出力と調整可能なゲインにより、アナログ／デジタル・コンバーターとのインターフェイスが容易です。
仕様（一部を抜粋）
| PD01-AC-400 | PD01-DC-400 | |
|---|---|---|
| Detector | ||
| Detector type | InGaAs photodiode | InGaAs photodiode |
| Photodiode active diameter | 300 µm | 300 µm |
| Photodiode connector | FC | FC |
| Wavelength range | 900 nm to 1700 nm | 900 nm to 1700 nm |
| Peak wavelength | 1550 nm | 1550 nm |
| Optical input power | 0 µW to 50 µW | 0 µW to 50 µW |
| Photodiode peak responsivity | 0.9 A/W | 0.9 A/W |

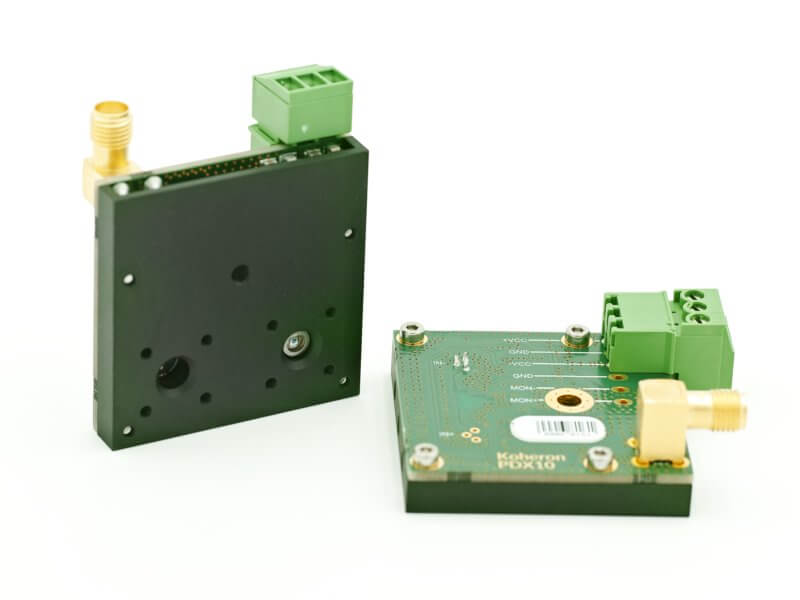

InGaAs free-space photodetector（型番：PDX10S-INGAAS）
Koheron PDX10S-INGAASは、5kV/Aのトランスインピーダンスゲインと50MHzの帯域幅を備えたInGaAs自由空間光検出器です。1550nmにおける雑音等価パワースペクトル密度2pW/√Hz、最大8VのDC出力電圧を備えたPDX10S-INGAASは、高ダイナミックレンジを必要とするアプリケーションに最適です。0.8MHzの帯域幅を備えた1MV/Aバージョンもご用意しています。
仕様（一部を抜粋）
| PDX10S-1M-DC-INGAAS | PDX10S-5-DC-INGAAS | PDX10S-5-DC-LWINGAAS | |
|---|---|---|---|
| Detector | |||
| Detector type | InGaAs PIN photodiode | InGaAs PIN photodiode | InGaAs PIN long wavelength photodiode |
| Photodiode active diameter | 300 µm | 300 µm | 300 µm |
| Wavelength range | 900 nm to 1700 nm | 900 nm to 1700 nm | 1000 nm to 2100 nm |
| Optical input power | 0 µW to 7.5 µW | 0 mW to 1.5 mW | 0 mW to 1.5 mW |
| Photodiode peak responsivity | 1.1 A/W (at 1550 nm) | 1.1 A/W (at 1550 nm) | 1.2 A/W (at 1900 nm) |
