半導体光増幅器の主要性能指標

半導体光増幅器の有効性を評価するには、5つの重要なパラメータを評価する必要があります。

1. 利得 (Gs): 信号の増幅率を表します。
2. 利得帯域幅: 半導体光増幅器が有効に増幅できる波長範囲を定義します。
3. 飽和出力パワー (PSAT): 半導体光増幅器において、利得圧縮が生じる直前に得られる最大出力パワーです。
4. 雑音指数 (NF): 増幅器によって付加される雑音の度合いを定量化します。
5. 偏波依存利得 (PDG): 入射光の偏波状態によって半導体光増幅器の利得がどのように変化するかを測定します。

半導体光増幅器（SOA）は、その広い帯域幅と高い飽和出力特性により、多岐にわたる光波長帯、ネットワーク構成、および用途において極めて重要な役割を担っています。理想的な半導体光増幅器とは、最大利得、広い光帯域幅、優れた線形性を実現する極めて高い飽和出力、低い雑音指数、そして無視できる程度の偏波依存性を備えたものです。しかし、内部の物理的プロセスに起因する制約があるため、真に理想的な半導体光増幅器の実現は依然として目指すべき目標にとどまっています。それでもなお、その広い帯域幅と高い飽和出力という特性により、半導体光増幅器は様々な波長帯、ネットワーク、用途において不可欠な役割を果たし続けています。

半導体光増幅器デバイス（インライン型）

IPSAD0801 (880 nm)

特徴

• 広い光帯域幅
• 高利得
• 低利得リップル
• MQWまたはバルク構造

アプリケーション

• インライン増幅器
• 損失補償

データーシートPDF

デバイス仕様

InPhenix：半導体光増幅器ソリューションのパイオニア

InPhenixは半導体光増幅器（SOA）技術の最前線に立ち、光通信の厳しい要求を満たす高度なソリューションを提供しています。当社の1310nm帯半導体光増幅器は、Oバンド用光増幅器の最高峰として特別に設計された製品です。さらに、Oバンド以外にも、Eバンド、Sバンド、Cバンド、Lバンド、およびUバンドの各波長帯に対応する、信頼性の高い半導体光増幅器のラインナップを取り揃えています。

InPhenix Oバンド半導体光増幅器の利点

• 飽和出力：10dBを超え、堅牢な信号処理能力を確保。
• 小信号利得：Oバンド全域（1270～1340nm）で10dBを超え、強力な増幅を実現。
• リップル：1dB未満で、優れた信号品位を維持。
• 小型・低コスト：容易な組み込みと、費用対効果の高い導入が可能。

O帯半導体光増幅器の代表的な用途

• 100GBASE-LR4トランシーバーの試験・測定：高速トランシーバーの性能検証に不可欠。
• 受動部品の試験：光部品の特性評価において極めて重要。
• 分岐／タップ損失の補償：分散型ネットワークにおける信号劣化を低減。
• 伝送距離の延長（リンクバジェットの拡大）：ブースターやプリアンプとして機能し、伝送距離を延長。

半導体光増幅器は、適切な動作条件下で入力光信号を増幅できる光電子デバイスです。基本的な半導体光増幅器の概略図を、以下の図1に示します。

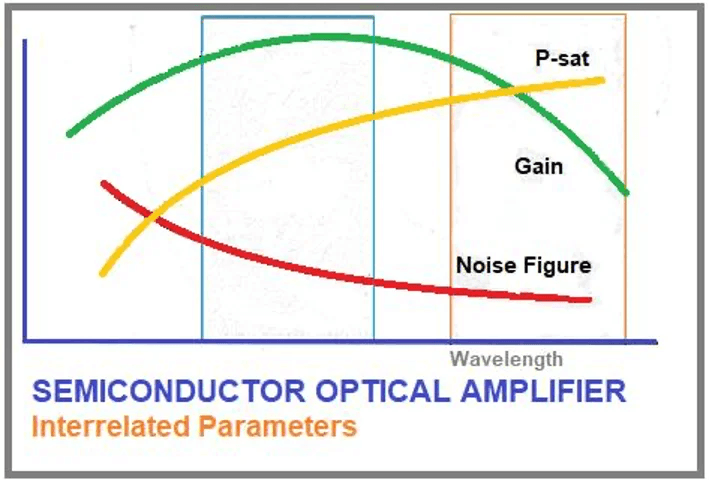

図2 – 半導体光増幅器の相互に関連するパラメータ

半導体光増幅器の動作原理

半導体光増幅器（SOA）は、特定の動作条件下で入力光信号を増幅できる光電子デバイスとして機能します。その基本的な動作は、活性領域内での光子放出の誘起に基づいています。

半導体光増幅器に外部から電流を注入すると、順方向バイアスが印加されたpn接合の活性領域内で電子が励起されます。光子（フォトン）がこの活性領域を通過する際、励起された電子は過剰なエネルギーを放出し、元の光子と同一の波長を持つ新たな光子を生成します。この「誘導放出」と呼ばれるプロセスが、光増幅の原理となっています。半導体光増幅器の内部には精密に設計された埋め込み型導波路が設けられており、これによって伝搬する信号光を活性領域に閉じ込めることで、効率的な相互作用を実現し、信号光が得る光利得を最大化しています。

InPhenixは、CFP/CFP2トランシーバーへの組み込みに最適な小型6ピン・ミニ・バタフライ・パッケージから、ドライバーを内蔵しパッシブ部品によるカスタマイズも可能なデスクトップ型ユニットに至るまで、多種多様な形状（フォームファクタ）で半導体光増幅器（SOA）を提供しています。こうした幅広い製品ラインナップにより、InPhenixのSOAソリューションは多様なアプリケーションのニーズに対応し、利得、帯域幅、偏波依存性といった各特性において優れた性能を安定して発揮します。InPhenixの半導体光増幅器は、極めて高い信頼性を実現するためにTelcordia GR-468-CORE規格に準拠した厳格な試験を経ており、すべてのRoHS指令にも適合しています。

InPhenix社製半導体光増幅器の増幅特性の詳細

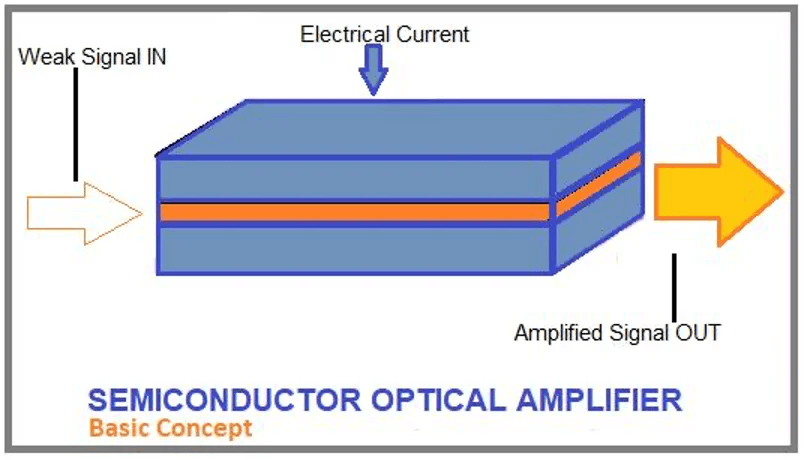

図1 – 半導体光増幅器の簡略図

InPhenix社の半導体光増幅器は、その汎用性と多機能性により、光ネットワーク・アーキテクチャにおける基幹コンポーネントとして高く評価されています。当社の半導体光増幅器の性能を決定づける主なパラメータは以下の通りです。

• 小信号利得 (Gs): 入力パワー -25 dBmにおいて最大 22 dBを達成し、強力な信号増幅を実現します。
• 利得帯域幅: 3 dB帯域幅で最大 80 nmに達し、広範囲の波長にわたる増幅が可能です。
• 飽和出力パワー (Psat): 最大 17 dBmに達し、利得圧縮が生じる前でも高い出力レベルを維持します。
• 雑音指数 (NF): 通常 7～8 dBの範囲にあり、雑音の増加が適切に抑えられていることを示します。
• 偏波依存利得 (PDG): 偏波感度に関する用途ごとの要件に応じて、1 dB未満または最大 10 dBの範囲で維持されます。

特定の用途において最適な性能を発揮するには、半導体光増幅器（SOA）は、その用途に最も適した高い利得を実現する必要があります。また、幅広い波長帯域の信号を増幅できるよう、広い光帯域幅を備えていることも強く求められます。利得飽和に起因する好ましくない歪みを抑えるためには、極めて高い飽和出力電力を有し、優れた直線性（リニアリティ）を確保しつつ、歪みを最小限に抑えてダイナミックレンジを最大化できることが理想的です。さらに、出力における自然放出光（ASE）の強度を最小限に抑えるためには、極めて低い雑音指数（理論上の物理的限界は3dB）を示す必要があります。最後に、TE（横電界）偏波とTM（横磁界）偏波の間の利得差を最小限に抑えるため、偏波依存性が極めて低いことも不可欠な要件です。しかしながら、内部の物理的プロセスが複雑に相互作用しているため、これらすべてを完璧に満たす理想的な半導体光増幅器を実現することは困難です。

半導体光増幅器（SOA）の各種パラメータは本質的に相互に関連しており、システム全体のSOA設計の一部を構成しています。特定のパラメータにおいて最高の性能を達成しようとすると、多くの場合、他の仕様との間でトレードオフが生じたり、あるいはスペクトル動作領域の精密な管理が求められたりすることになります。

半導体光増幅器の分類

顧客のシステム内での用途に応じて、半導体光増幅器は主に4つのカテゴリーに分類できます。

• インライン型半導体光増幅器：高ゲイン、中程度の飽和電力（Psat）、低雑音指数（NF）、低位相差（PDG）を特徴とし、通常は偏光に依存しないため、シームレスな統合が可能です。
• ブースター型半導体光増幅器：高飽和電力（Psat）と低ゲインを特徴とし、多くの場合、偏光に依存します。
• スイッチ型半導体光増幅器：高い消光比と高速な立ち上がり/立ち下がり時間を最適化しており、光スイッチング用途に不可欠です。
• プリアンプ型半導体光増幅器：伝送距離の延長に最適で、低雑音指数（NF）と高ゲインにより微弱信号の回復に適しています。

偏波依存利得（PDG）は、半導体光増幅器の偏波特性を決定づける重要な要素です。PDGが1.5 dB未満であれば偏波無依存型（P-I）の半導体光増幅器であることを示し、一方でPDGが最大10 dBに達する場合は偏波依存型（P-D）の半導体光増幅器であることを意味します。

半導体光増幅器技術の幅広い応用

従来の用途

光通信システムにおいて、光信号の増幅は半導体光増幅器（SOA）の基本的かつ広範な用途となっています。半導体光増幅器は極めて多機能なコンポーネントであり、通信分野において多様な増幅やルーティングの機能を担うことができます。現在、市販の半導体光増幅器は広く採用されており、コア、メトロ、そしてアクセスネットワークといった各階層の高度な光システムにおいて、費用対効果の高い光増幅ソリューションを提供しています。半導体光増幅器はあらゆる光通信ネットワークに導入可能であり、伝送路上の様々な地点で信号を再生・増幅します。光増幅機能により、ブースターアンプ（ポスト・アンプ）やインラインアンプとして効果的に機能します。

通信セクター

通信業界は、サービス指向アーキテクチャ（SOA）におけるルーティングやスイッチングの機能が高く評価されている半導体光増幅器の主要な需要家です。さらに、半導体光増幅器は、長距離光ファイバー通信において信号出力を増幅する上で不可欠な存在です。こうした背景から、通信事業者は本社とデータセンター間を10km以上にわたって結ぶ光ファイバー回線を利用しており、標準的な光源から発信される信号を増幅するために半導体光増幅器を使用する必要があります。

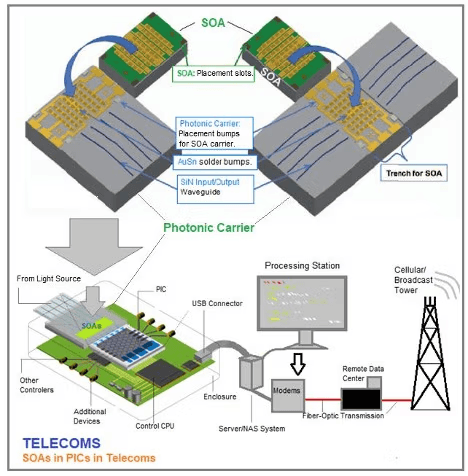

図3 – フォトニックキャリア上の半導体光増幅器（上）は、フォトニック集積回路（PIC）（左下）に使用できます。

高度な機能アプリケーション

半導体光増幅器は、単なる信号増幅にとどまらず、将来の光透過型ネットワークにおいて不可欠であり続けるであろう複雑な機能も実現可能です。光波長変換などの用途に代表されるこれらの全光機能は、高速光通信ネットワークの展開における大きな障壁である「電子的なボトルネック」を克服する上で極めて重要です。半導体光増幅器がこうした機能を発揮できるのは、ひとえにその素子が本来備えている非線形性に起因しています。この非線形性は、主に増幅器への入力信号によって誘起されるキャリア密度の変化から生じます。半導体光増幅器において一般的に利用される主な非線形現象には、相互利得変調（XGM）、相互位相変調（XPM）、自己位相変調（SPM）、および四光波混合（FWM）の4つがあります。

センシング用途

センシング業界は、半導体光増幅器（SOA）が数多くの用途で活用されている重要な分野の一つです。センサーシステムにおける半導体光増幅器の重要な用途として、ファイバー・ブラッグ・グレーティング（FBG）用インターロゲーター（計測装置）への組み込みが挙げられます。この構成では、SLDまたはDFBが入力光源として使用されます。半導体光増幅器は光信号を増幅してFBGへと送出しますが、その際、光信号の進行方向を制御するためにサーキュレータが介在することが一般的です。温度や歪みの変化によって光信号の波長やタイミングが変動すると、それがPD（フォトダイオード）やセンサーによって検出され、潜在的な不具合に関する警告が発せられます。

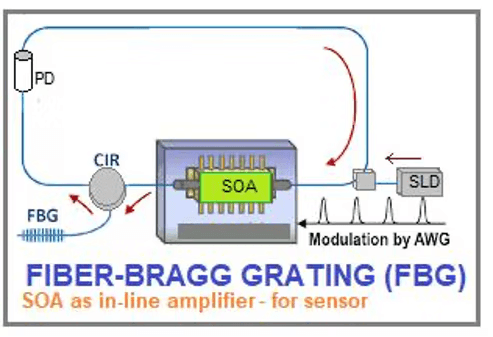

図4 – 半導体光増幅器をインライン増幅器として用いたファイバ・ブラッグ・グレーティング

センシング分野における半導体光増幅器（SOA）のもう一つの重要な用途として、LiDAR（光検出・測距）システムが挙げられます。LiDAR装置は、ドップラー測距専用の小型なものから、包括的なマッピングが可能なアレイ構成のものまで、様々な形態で設計・構築されます。LiDARの応用例の一つに、FMCW（周波数変調連続波）を用いて物体の動きに伴うドップラー効果を検出する方式があり、これは自動運転車やドローンにとって極めて重要です。さらに、FMCW LiDARは地図作成や検査業務にも活用されています。一般的にDFBレーザーなどと組み合わせて狭帯域システムで使用される半導体光増幅器は、高出力（20mW超）を実現できるため、長距離の検出が可能になります。

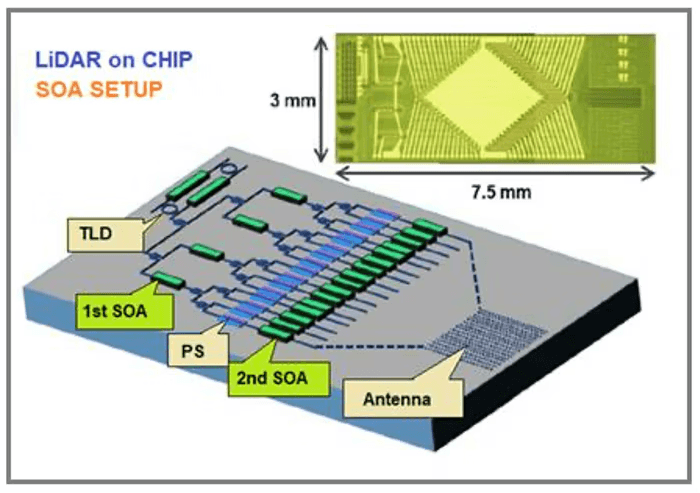

図5 – 半導体光増幅器を内蔵したLiDARチップ。これらのチップをアレイ状に配置することで、広範囲のスキャンが可能になります。

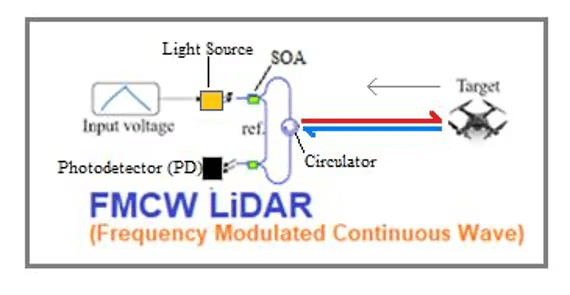

図6 – 周波数変調連続波（FMCW）LiDAR。緑色は半導体光増幅器。

CWDM（粗密波長分割多重）の統合

小型であること、優れた集積性、そして量産プロセスによる大幅なコスト低減の可能性といった特性は、将来の高度な光ネットワークにおいて、半導体光増幅器（SOA）の役割を今後さらに強固なものにしていくでしょう。疎波長分割多重（CWDM）は、メトロおよび企業向けネットワーク層において、接続の柔軟性向上とスループット増大を実現するための経済的な手段となります。CWDMシステムの容量拡大や伝送距離の延長（100km超）には、全光帯域（126nm～162nm）にわたって動作可能な低コストの光増幅器が不可欠です。半導体光増幅器は、こうした進化する用途の要求に効果的に応えうる、現時点で唯一の実現可能な技術となっています。

WDM-PON（波長分割多重パッシブ光ネットワーク）の導入

通信分野における半導体光増幅器（SOA）の役割は拡大しており、その活用先の一つとしてWDM-PON（波長分割多重方式パッシブ光ネットワーク）への導入が挙げられます。ケーブルテレビ事業者は、局舎から加入者宅まで光ファイバー回線を敷設する際、データのスイッチングやルーティングを行うためにノード（分配拠点）を設置することが一般的です。こうした構成により、多数の加入者に対して効率的にデータを配信することが可能になります。WDM-PONにおける半導体光増幅器の利用は、現時点では初期段階の適用例と言えますが、今後はその利用が大幅に拡大すると見込まれています。

これら以外にも、半導体光増幅器（SOA）には魅力的な用途が数多く存在します。具体的には、強度変調や位相変調、光信号処理のためのSOA論理回路、光時分割多重（OTDM）ネットワーク向けのSOAアド・ドロップ・マルチプレクサ、高周波パルス（10GHz超）を容易に生成できるSOAパルス発生器、光受信機や3R再生器に不可欠なSOAクロック再生回路、伝送距離を制限する波長分散を補償するSOA分散補償器、そして光信号を検出するSOA検出器などが挙げられます。さらに、SOAは光信号のゲート（開閉）動作、すなわち信号の増幅または吸収を行うためにも利用可能です。低いバイアス電流時におけるSOAの遮断特性は極めて有用であり、50 dBを超えるオフチャネル・アイソレーション（非選択チャネルの遮断性能）を実現し、再構成可能アド・ドロップ・マルチプレクサ（ROADM）のようなチャネル・ルーティング機能の構築を可能にします。

半導体光増幅器を採用する利点

半導体光増幅器は、光ネットワークの設計者や運用者にとって、いくつかの魅力的な利点をもたらします。

• 波長非依存性：半導体光増幅器（SOA）は、その動作帯域内において、入射光信号の波長に比較的依存しない光利得を提供するため、運用上の柔軟性が高いという利点があります。
• 電気励起：電流注入を光増幅の励起（ポンプ）源として利用するため、複雑かつ往々にして大型化しがちな光励起方式を必要としません。
• 小型集積化：小型であるため、単一の平面基板上で様々な導波路型フォトニックデバイスと容易に集積化でき、システムの小型化と高効率化を実現します。
• 確立された技術：ダイオードレーザと同様の成熟した製造技術を活用しているため、高い信頼性とコスト効率が確保されています。
• 広帯域動作：1300nm帯や1550nm帯といった重要な通信波長帯域で動作可能であり、多くの場合、最大100nmに及ぶ広い帯域幅を有しています。
• 受信機での前置増幅：光受信機側の前置増幅器（プリアンプ）として機能するように構成・集積化することができ、微弱な信号を増幅することが可能です。
• 論理ゲート機能：WDM（波長分割多重）光ネットワークにおいて、半導体光増幅器を簡易的な論理ゲートとして利用でき、高度な信号処理を実現します。

半導体光増幅器技術の限界

半導体光増幅器には数多くの利点がある一方で、いくつかの制約も存在します。

• 出力パワーの制約：半導体光増幅器（SOA）の出力光パワーは、通常、最大でも数十ミリワット（mW）程度です。光ファイバ通信リンクにおけるシングルチャネル動作にはこれで十分な場合が多いものの、WDM（波長分割多重）システムではチャネルあたり数mWのパワーが必要となることがあり、複数のSOAを使用したり、別の増幅方式を採用したりする必要が生じる可能性があります。
• 結合損失の低減：半導体光増幅器の集積チップへの光ファイバの入出力に伴う結合では、必然的に信号損失が生じやすくなります。そのため、SOAは活性領域の入出力端面で生じるこの損失を補償するために、追加の光利得を確保する必要があります。
• 偏波依存性：半導体光増幅器は一般に入力光信号の偏波に対して高い感度を示すため、用途によっては設計上の課題となることがあります。
• ノイズの発生：光ファイバ増幅器と比較して、活性媒質内でより高いレベルのノイズが発生する傾向があり、これが信号対雑音比（S/N比）に影響を及ぼします。
• WDMシステムにおけるクロストーク：WDMシステムのように複数の光チャネルを増幅する用途では、半導体光増幅器は深刻なクロストークを引き起こす可能性があるため、慎重な管理が求められます。
