パッケージ型変調器

HyperLightのパッケージ化された電気光学変調器は、業界をリードする同社のTFLN Chiplet™プラットフォームを活用し、標準的な光およびRF入出力インターフェースを備えた、高品質かつ小型の商用グレード・パッケージにおいて145 GHzを超える動作帯域幅を実現します。極めて低いVπ（半波長電圧）、最小限の挿入損失、優れた光出力耐性を備え、かつ精密に校正されたこれらの変調器は、極めて高い性能が求められる試験・計測および通信用途において、高精度かつ高効率な電気光学変換を可能にします。

110 GHz 強度変調器

主な特徴

実績ある量産レベルの110 GHz EOM
>125 GHz有効帯域幅
業界最小クラスの半波長電圧（Vπ）
1.4 Vの低Vπモデルも用意
コンパクトなフットプリント
高い消光比
安定したDCバイアス動作
高い光およびRF耐入力
信頼性の高い動作
1.0 mm RFコネクタ（Wバンド）、FC/APCコネクタ付きPMファイバ
C/Lバンド、Oバンド、1 µm帯*に対応
バイアスコントローラも利用可能
極低温対応モデルも用意

* 開発中

対象アプリケーション

レーンあたり448 Gbpsの試験
240 GBaudの試験
超広帯域光電変換
試験・計測用リファレンストランスミッタ
RoF（Radio-over-Fiber）および衛星リンク
センシングおよび計測
モード同期およびレーザー周波数安定化

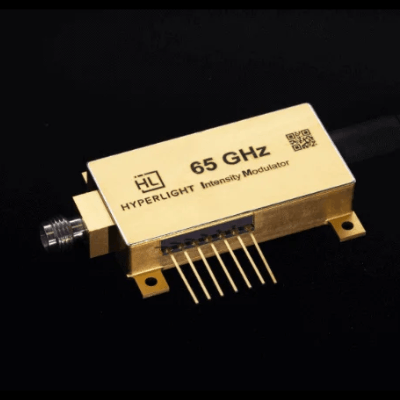

65 GHz 強度変調器

主な特徴

>70 GHz動作帯域幅
1.4 V半波電圧
V型（1.85 mm）コネクタ
コンパクトな設置面積
高い消光比
安定したDCバイアス
高い光およびRF電力処理能力
コスト重視の用途向けに、プレミアム構成と標準構成を用意
C/Lバンド、Oバンド、1 µm*
バイアスコントローラーが利用可能です

* 開発中

対象アプリケーション

レーンあたり200 Gbpsの試験
150 GBaudの試験

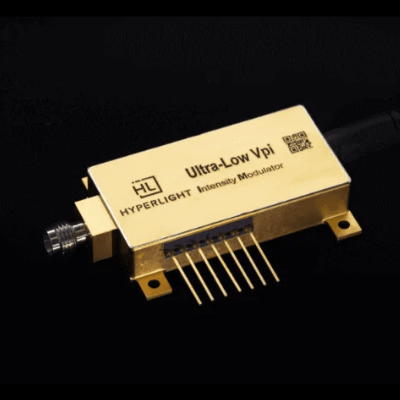

超低Vπ強度変調器

主な特徴

>40 GHz帯域幅
0.7 Vの半波長電圧
コンパクトなフットプリント
高消光比
安定したDCバイアス
高い光およびRF許容電力
バランス検出用デュアル出力

対象アプリケーション

RoF（Radio-over-Fiber）および衛星リンク
無線
5G/6G

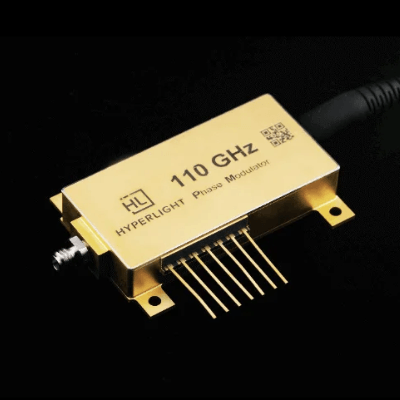

110 GHz 位相変調器

主な特徴

>110 GHz帯域幅
記録的な低Vpi
Wタイプ（1.0 mm）コネクタ
高い光およびRF許容電力

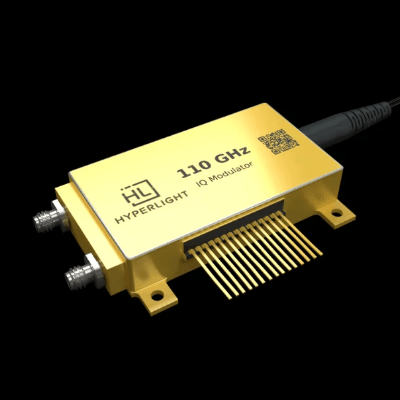

110 GHz IQ変調器

主な特徴

単一偏波IQ変調器
>125 GHz帯域幅
240 GBaudの信号伝送に対応
W型（1.0 mm）コネクタ2個を実装した完全パッケージ仕様
IQバイアスコントローラ利用可能
C/L帯およびO帯に対応

対象アプリケーション

240 GBaud試験
110 GHz単側波帯変調

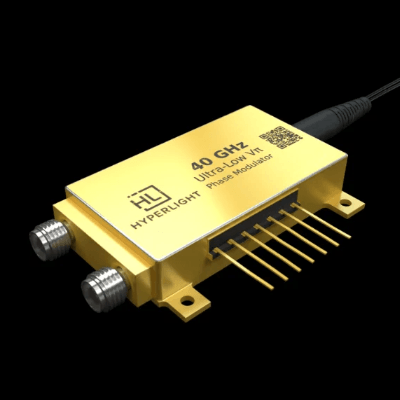

40 GHz 超低Vπ位相変調器

主な特徴

極めて低い半波長電圧
5Wの高RF電力に対応する外部終端
>40 GHz 電気光学（EO）帯域幅
高い光出力耐性
EOコム生成向けの簡素化された一体型変調器ソリューション

対象アプリケーション

電気光学コム生成
量子測定
マイクロ波フォトニクス

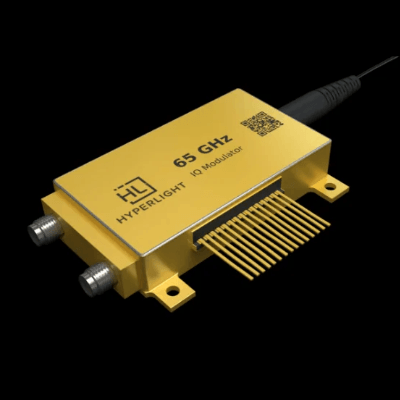

65 GHz IQ変調器

主な特徴

単一偏波IQ変調器
>70 GHz帯域幅
140 GBaudの信号伝送に対応
V型（1.85 mm）コネクタを2つ備えた完全パッケージ化（ゴールドボックス）仕様
65 GHzまで対応するIQバイアスコントローラが利用可能
C/L帯およびO帯をカバー

対象アプリケーション

140 GBaud試験
70 GHz単側波帯変調

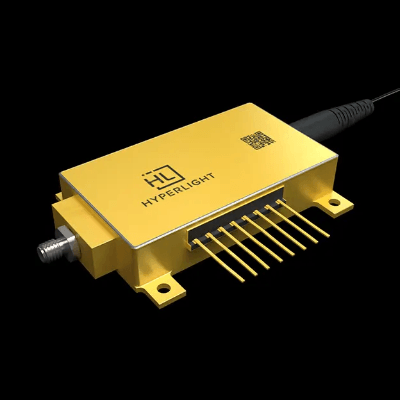

145 GHz 強度変調器

主な特徴

>145 GHz帯域幅
0.8 mmコネクタ
高消光比
安定したDCバイアス
高光・RFパワー耐性

対象アプリケーション

260 GBaud試験

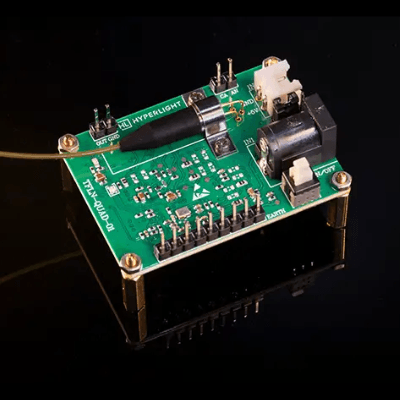

IM/IQ自動バイアス制御（ABC）

主な特徴

TFLN（薄膜ニオブ酸リチウム）上の熱光学位相シフター向けに設計
フォトダイオード（PD）を内蔵したコンパクトなPCB
強度変調器およびIQ変調器に対応
柔軟なロックポイント設定が可能
- IM ABCモード：Quadrature (+/−)、Null/Peak
- IQ ABCモード：Null、Null、Quad
ディザー制御による高精度なロック
高い安定性

対象アプリケーション

TFLN変調器バイアス制御
NRZ/RZ変調
アナログRFoFリンク
