O/E Converter : SPS-2_10KV/W および SPS-2_100KV/W
(Max Core = 1mm, Max NA = 0.5, 10KV/W or 100KV/W, DC to 100MHz or 15MHz)
- 10 KV/W, 100 KV/Wの高感度O/E変換
- 抜群の集光能力
- Max Core = 1.0 mm、Max NA = 0.5
- DC to 100 MHzまたは15 MHz
- 103mm x 44mm x 21mm、130グラム
SPS-2は独自設計の光学系を搭載する事により、コア径1mm、NA=0.5のPOFからの出射光を漏らさずとらえる抜群の集光能力を持つ高感度O/Eコンバーターです。
変換周波数帯域はSPDシリーズよりも小さいですが、独自設計のFET入力型トランスインピーダンスアンプの搭載により、変換感度を一桁以上高くしました。
ここではSPS-2_10KV/WとSPS-2_100KV/Wの2機種を掲載していますが、更に感度の高い製品ついてもご相談可能です。（帯域は狭まります。）
| 項目 / 機種名 | SPS-2_10KV/W | SPS-2_100KV/W |
|---|---|---|
| 基準波長 | 850 nm | 850 nm |
| 受光波長範囲 | 400 to 1000 nm | 400 to 1000 nm |
| 最大受光径 | φ1.0 mm | φ1.0 mm |
| 受光NA範囲 | 0.5以下 | 0.5以下 |
| 光入力コネクタ | FCリセプタクル | FCリセプタクル |
| 受光素子 | Si PIN PD | Si PIN PD |
| 素子受光径 | φ0.8 mm | φ0.8 mm |
| 変換感度 | 10,000 V/W | 100,000 V/W |
| 出力飽和光入力パワー | -8.2 dBm | -18.2 dBm |
| 変換周波数帯域 | DC to 100 MHz | DC to 15 MHz |
| 出力ノイズレベル | 1.0mVrms以下 | 1.0mVrms以下 |
| 等価雑音光パワー | -40 dBm以下 | -50 dBm以下 |
| 電気出力コネクタ | BNCプラグ | BNCプラグ |
| 出力インピーダンス | 50Ω | 50Ω |
| 出力オフセット電圧 | 0.5 mV以下 | 0.5 mV以下 |
| 電源コネクタ | LEMO 0S-4P | LEMO 0S-4P |
| 電源電圧 | DC±15 V | DC±15 V |
| 電源電流 | +80 mA/-50 mA | +80 mA/-50 mA |
| 外形寸法 | 103 x 44 x 21 mm | 103 x 44 x 21 mm |
| 重量 | 約130 g | 約130 g |
| 使用温度範囲 | ＋5℃～＋35℃ | ＋5℃～＋35℃ |
* 変換感度、出力飽和パワー、等価雑音光パワーは、基準波長における値を示します。
* 光入力コネクタ、電気出力コネクタは標準品を示します。他のタイプのコネクタはオプションでご用意致します。
集光範囲図
■SPS-2の集光範囲
- 最大受光直径：1.0 mm
- 最大受光NA：0.5
- PD受光径：0.8 mm
- 光学系倍率：0.8倍

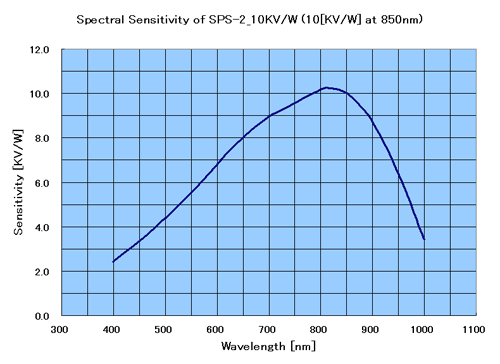

分光感度特性（計算値）

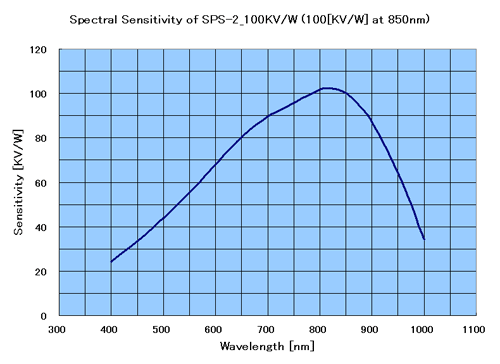

基準波長：850nm
最大感度波長：約770nm
■主要波長での感度
| 変換感度 | 波長 |
|---|---|
| 2,400 V/W | 400 nm |
| 4,400 V/W | 500 nm |
| 6,800 V/W | 600 nm |
| 9,000 V/W | 700 nm |
| 10,200 V/W | 800 nm |
| 8,700 V/W | 900 nm |
基準波長：850nm
最大感度波長：約770nm
■主要波長での感度
| 変換感度 | 波長 |
|---|---|
| 24,300 V/W | 400 nm |
| 43,900 V/W | 500 nm |
| 68,000 V/W | 600 nm |
| 89,500 V/W | 700 nm |
| 101,800 V/W | 800 nm |
| 87,300 V/W | 900 nm |
ステップレスポンスと周波数特性（参考例）
SPS-2_10KV/W

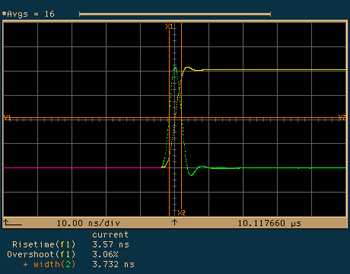

Step Response of SPS-2_10KV/W
Rise time: 3.57ns, Overshoot : 3.06%

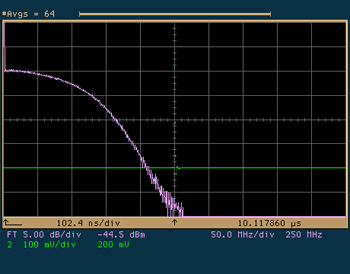

Frequency Characteristics of SPS-2_10KV/W
-3dB (Electrical) Frequency : Approx.100MHz
