O/E Converter : SPS-1_10KV/W および SPS-1_100KV/W
(Max Core = 0.8mm, Max NA = 0.2, 10KV/W or 100KV/W, DC to 100MHz or 15MHz)
- 10KV/W, 100KV/Wの高感度O/E変換
- 抜群の集光能力
- DC to 100MHzまたは15 MHz
- 93mm x 44mm x 21mm、130グラム
SPS-1は受光素子にボールレンズ付きPDを使用した、高感度タイプの低価格O/Eコンバーターです。
変換周波数帯域はSPDシリーズよりも小さいですが、独自設計のFET入力型トランスインピーダンスアンプの搭載により、変換感度を一桁以上高くしました。
ここではSPD-1_10KV/WとSPD-1_100KV/Wの2機種を掲載していますが、更に感度の高い製品ついてもご相談可能です。（帯域は狭まります。）
| 項目 / 機種名 | SPS-1_10KV/W | SPS-1_100KV/W |
|---|---|---|
| 基準波長 | 850 nm | 850 nm |
| 受光波長範囲 | 320 to 1000 nm | 320 to 1000 nm |
| 最大受光径 | φ0.8 mm | φ0.8 mm |
| 受光NA範囲 | 0.2以下 | 0.2以下 |
| 光入力コネクタ | FCリセプタクル | FCリセプタクル |
| 受光素子 | Si PIN PD | Si PIN PD |
| 素子受光径 | φ0.4 mm | φ0.4 mm |
| 変換感度 | 10,000 V/W | 100,000 V/W |
| 出力飽和光入力パワー | -8.2 dBm | -18.2 dBm |
| 変換周波数帯域 | DC to 100 MHz | DC to 15 MHz |
| 出力ノイズレベル | 1.0 mVrms以下 | 1.0 mVrms以下 |
| 等価雑音光パワー | -40 dBm以下 | -50 dBm以下 |
| 電気出力コネクタ | BNCプラグ | BNCプラグ |
| 出力インピーダンス | 50Ω | 50Ω |
| 出力オフセット電圧 | 0.5 mV以下 | 0.5 mV以下 |
| 電源コネクタ | LEMO 0S-4P | LEMO 0S-4P |
| 電源電圧 | DC±15 V | DC±15 V |
| 電源電流 | +80 mA/-50 mA | +80 mA/-50 mA |
| 外形寸法 | 93 x 44 x 21 mm | 93 x 44 x 21 mm |
| 使用温度範囲 | ＋5℃～＋35℃ | ＋5℃～＋35℃ |
* 変換感度、出力飽和パワー、等価雑音光パワーは、基準波長における値を示します。
* 光入力コネクタ、電気出力コネクタは標準品を示します。他のタイプのコネクタはオプションでご用意致します。

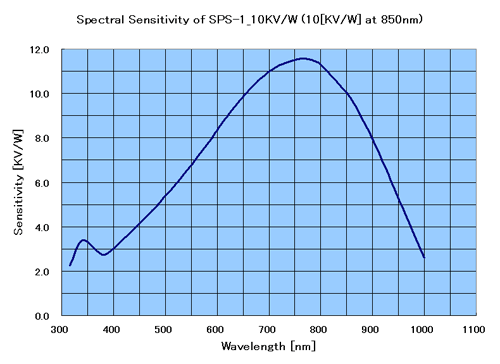

分光感度特性（計算値）
基準波長：850 nm
最大感度波長：約770 nm
■主要波長での感度
| 変換感度 | 波長 |
|---|---|
| 3,000 V/W | 400 nm |
| 5,400 V/W | 500 nm |
| 8,300 V/W | 600 nm |
| 11,000 V/W | 700 nm |
| 11,300 V/W | 800 nm |
| 8,000 V/W | 900 nm |
基準波長：850 nm
最大感度波長：約770 nm
■主要波長での感度
| 変換感度 | 波長 |
|---|---|
| 29,800 V/W | 400 nm |
| 53,900 V/W | 500 nm |
| 83,400 V/W | 600 nm |
| 109,800 V/W | 700 nm |
| 113,300 V/W | 800 nm |
| 79,500 V/W | 900 nm |
ステップレスポンスと周波数特性（参考例）
SPS-1_100KV/W

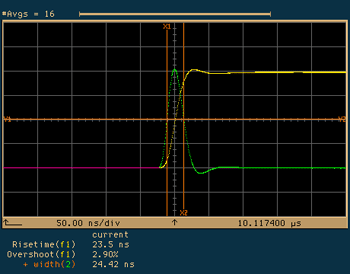

Step Response of SPS-1_100KV/W
Rise time: 23.5ns, Overshoot : 2.90%

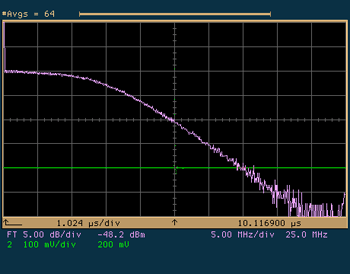

Frequency Characteristics of SPS-1_100KV/W
-3dB (Electrical) Frequency : Approx.15MHz
