O/E Converter : SPD-4
(Max Core = 0.5mm, Max NA = 0.25, 300V/W@850nm, DC to 3GHz)
特長
- 多波長用
- 周波数特性の波長依存性のないSPD-3をさらに広帯域化
- GI-POF対応。NA=0.25、コア径500 μmの出射光を漏らさず捕獲
- DCから3.0 GHzの広帯域
- 103mm x 44mm x 21mm、130グラム
SPD-4は周波数特性の波長依存性のないSPD-3を更に広帯域化したO/Eコンバーターです。
658 nmや405 nmなど、複数の波長を出射する光ピックアップの光波形観測に最適です。
また、高周波重畳波形の観測を可能にしました。
SPD-4の仕様
| 項目 / 機種名 | SPD-4 |
|---|---|
| 基準波長 | 850 nm |
| 受光波長範囲 | 400 to 950 nm |
| 最大受光径 | φ0.5 mm |
| 受光NA範囲 | 0.25以下 |
| 光入力コネクタ | FCリセプタクル |
| 受光素子 | Si PIN PD |
| 素子受光径 | φ0.2 mm |
| 変換感度 | 300 V/W |
| 出力飽和光入力パワー | +1 dBm |
| 変換周波数帯域 | DC to 3.0 GHz |
| 出力ノイズレベル | 1.8 mVrms以下 |
| 等価雑音光パワー | -22.4 dBm以下 |
| 電気出力コネクタ | BNCプラグ |
| 出力インピーダンス | 50Ω |
| 出力オフセット電圧 | 0.5 mV以下 |
| 電源コネクタ | LEMO 0S-4P |
| 電源電圧 | DC±15 V |
| 電源電流 | +150 mA/-50 mA |
| 外形寸法 | 103 x 44 x 21 mm |
| 重量 | 約130 g |
| 使用温度範囲 | ＋5℃～＋35℃ |
* 変換感度、出力飽和パワー、等価雑音光パワーは、基準波長における値を示します。
* 光入力コネクタ、電気出力コネクタは標準品を示します。他のタイプのコネクタはオプションでご用意致します。
集光範囲図
■SPD-4の集光範囲
- 最大受光直径：0.5 mm
- 最大受光NA：0.25
- PD受光径：0.2 mm
- 光学系倍率：0.4倍

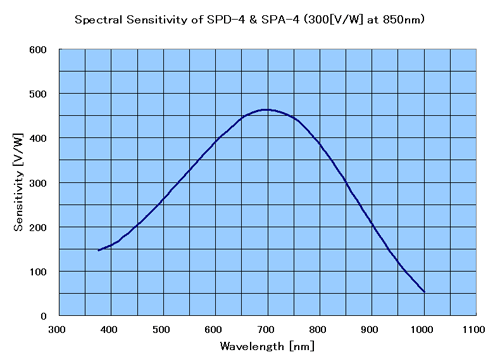

分光感度特性（計算値）
SPD-4
基準波長：850nm
最大感度波長：約700nm
■主要波長での感度
| 変換感度 | 波長 |
|---|---|
| 158V/W | 400nm |
| 263V/W | 500nm |
| 391V/W | 600nm |
| 463V/W | 700nm |
| 383V/W | 800nm |
| 205V/W | 900nm |
ステップレスポンスと周波数特性（参考例）
SPD-4

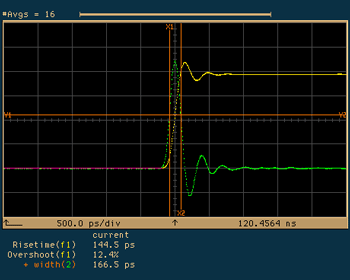

Step Response of SPD-4
Rise time: 144ps, Overshoot : 12.4%

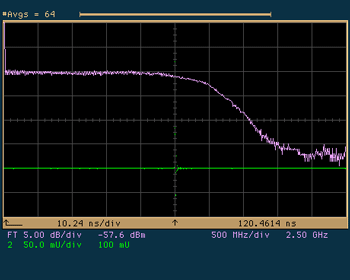

Frequency Characteristics of SPD-4
-3dB (Electrical) Frequency : Approx. 3.0GHz
