株式会社グラビトン – SPD-2_650nm & SPD-2_850nm

特長

• 高速POF用
• 短波長用、Si PIN PD PDを使用
• NA=0.25、コア径1 mmのファイバーからの出射光をほぼ100%とらえます
• 1000V/Wの高感度O/E変換
• DCから1.2GHzの広帯域
• 103mm x 44mm x 21mm、130グラム

SPD-2は独自設計の光学系を搭載する事により、コア径1mmのファイバーからの出射光を漏らさずとらえる大きな受光視野を持つO/Eコンバーターです。
NAの比較的小さな高速伝送用のプラスチックファイバー光の観測に最適です。
基準波長を658 nmとしたSPD-2_650nmと、基準波長を850 nmとしたSPD-2_850nmの２機種を用意しました。
（SPD-2_650nmとSPD-2_850nmとでは、PDの周波数特性補償値が異なります。ご注意ください。）

■SPD-2の集光範囲

• 最大受光直径：1.0 mm
• 最大受光NA：0.25
• PD受光径：0.4 mm
• 光学系倍率：0.4倍

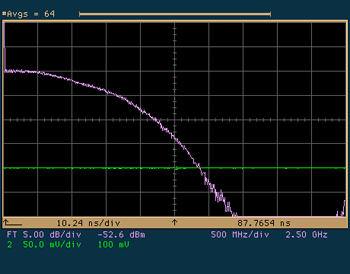

SPD-2_650nm

基準波長：658 nm
最大感度波長：約770 nm

■主要波長での感度

変換感度	波長
296 V/W	400 nm
535 V/W	500 nm
829 V/W	600 nm
1090 V/W	700 nm
1152 V/W	800 nm
790 V/W	900 nm

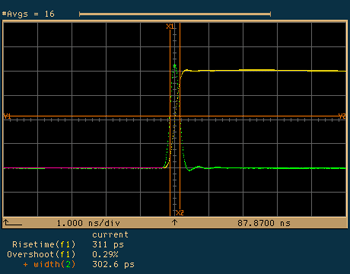

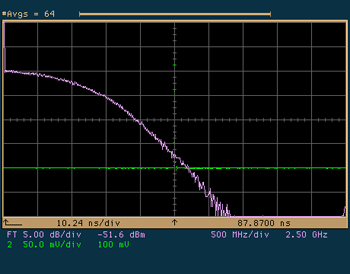

SPD-2_850nm

基準波長：850nm
最大感度波長：約770nm

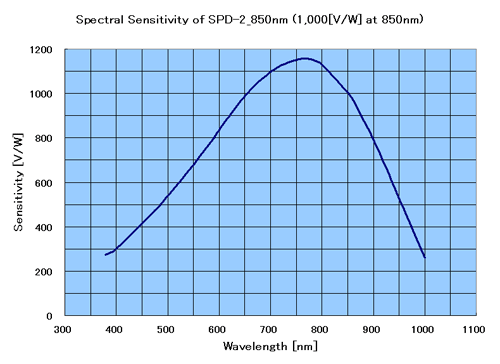

■主要波長での感度

変換感度	波長
298 V/W	400 nm
539 V/W	500 nm
834 V/W	600 nm
1098 V/W	700 nm
1133 V/W	800 nm
795 V/W	900 nm
