O/E Converter : SPD-1_650nm および SPD-1_850nm
(Max Core = 0.8mm, Max NA = 0.2, 500V/W@658nm or 850nm, DC to 1.2GHz)
- 低価格
- 短波長用、Si PIN PD PDを使用
- 500V/Wの高感度O/E変換
- ±0.5mV以内の低オフセット
- DC to 1.2GHzの広帯域
- 93mm x 44mm x 21mm、110グラムと小型軽量
SPD-1は受光素子にボールレンズ付きPDを使用した、低価格O/Eコンバーターです。
基準波長を658nmとしたSPD-1_650nmと、基準波長を850nmとしたSPD-1_850nmの２機種をご用意しました。
（SPD-1_650nmとSPD-1_850nmとでは、PDの周波数特性補償値が異なります。ご注意ください。）
| 項目 / 機種名 | SPD-1_650nm | SPD-1_850nm |
|---|---|---|
| 基準波長 | 658 nm | 850 nm |
| 受光波長範囲 | 320 to 1000 nm | 320 to 1000 nm |
| 最大受光径 | φ0.8 mm | φ0.8 mm |
| 受光NA範囲 | 0.2以下 | 0.2以下 |
| 光入力コネクタ | FCリセプタクル | FCリセプタクル |
| 受光素子 | Si PIN PD | Si PIN PD |
| 素子受光径 | φ0.4 mm | φ0.4 mm |
| 変換感度 | 500 V/W | 500 V/W |
| 出力飽和光入力パワー | -1 dBm | -1 dBm |
| 変換周波数帯域 | DC to 1.2 GHz | DC to 1.2 GHz |
| 出力ノイズレベル | 1.3 mVrms以下 | 1.3 mVrms以下 |
| 等価雑音光パワー | -26.0 dBm以下 | -26.0 dBm以下 |
| 電気出力コネクタ | BNCプラグ | BNCプラグ |
| 出力インピーダンス | 50Ω | 50Ω |
| 出力オフセット電圧 | 0.5 mV以下 | 0.5 mV以下 |
| 電源コネクタ | LEMO 0S-4P | LEMO 0S-4P |
| 電源電圧 | DC±15 V | DC±15 V |
| 電源電流 | +150 mA/-50 mA | +150 mA/-50 mA |
| 外形寸法 | 93 x 44 x 21 mm | 93 x 44 x 21 mm |
| 使用温度範囲 | ＋5℃～＋35℃ | ＋5℃～＋35℃ |
* 変換感度、出力飽和パワー、等価雑音光パワーは、基準波長における値を示します。
* 光入力コネクタ、電気出力コネクタは標準品を示します。他のタイプのコネクタはオプションでご用意致します。

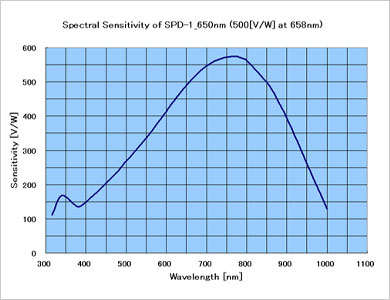

分光感度特性（計算値）
基準波長：658 nm
最大感度波長：約770 nm
■主要波長での感度
| 変換感度 | 波長 |
|---|---|
| 148 V/W | 400 nm |
| 267 V/W | 500 nm |
| 414 V/W | 600 nm |
| 545 V/W | 700 nm |
| 562 V/W | 800 nm |
| 395 V/W | 900 nm |

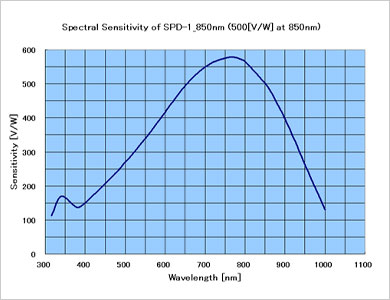

基準波長：850 nm
最大感度波長：約770 nm
■主要波長での感度
| 変換感度 | 波長 |
|---|---|
| 149 V/W | 400nm |
| 269 V/W | 500nm |
| 417 V/W | 600nm |
| 549 V/W | 700nm |
| 566 V/W | 800nm |
| 398V/W | 900nm |
ステップレスポンスと周波数特性（参考例）
SPD-1_650nm

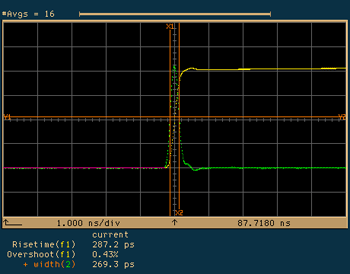

Step Response of SPD-1_650nm
Rise time: 287.2ps, Overshoot : 0.43%

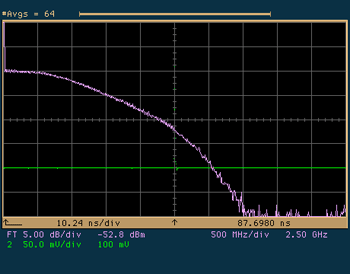

Frequency Characteristics of SPD-1_650nm
-3dB (Electrical) Frequency : Approx. 1.2GHz
SPD-1_850nm

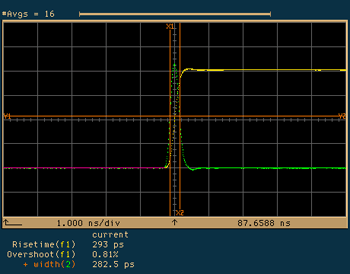

Step Response of SPD-1_850nm
Rise time: 293ps, Overshoot : 0.81%

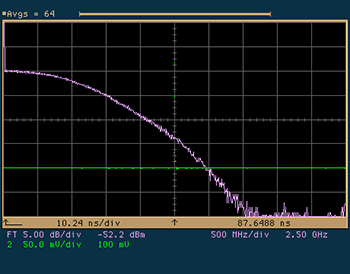

Frequency Characteristics of SPD-1_850nm
-3dB (Electrical) Frequency : Approx. 1.2GHz
