O/E Converter : SPA-4
(Max Core = 0.25mm, Max NA = 0.5, 300V/W@850nm, DC to 3GHz)
特長
- 多波長用
- 周波数特性の波長依存性のないSPA-3をさらに広帯域化
- HPCF対応。NA=0.5、コア径250 μmの出射光を漏らさず捕獲
- DCから3.0 GHzの広帯域
- 103mm x 44mm x 21mm、130グラム
SPA-4は周波数特性の波長依存性のないSPA-3を更に広帯域化したO/Eコンバーターです。
380 nmから950 nmの波長帯において、複数の波長を出射する光ピックアップや光通信機器の光波形観測に最適です。
0.5までの大きな受光NA範囲を持ち、コアNAの比較的大きな高速通信用HPCF (Hard Polymer Clad Fiber) を用いた通信機器の評価にも対応します。
SPA-4の仕様
| 項目 / 機種名 | SPA-4 |
|---|---|
| 基準波長 | 850 nm |
| 受光波長範囲 | 400 to 950 nm |
| 最大受光径 | φ0.25 mm |
| 受光NA範囲 | 0.5以下 |
| 光入力コネクタ | FCリセプタクル |
| 受光素子 | Si PIN PD |
| 素子受光径 | φ0.2 mm |
| 変換感度 | 300 V/W |
| 出力飽和光入力パワー | +1 dBm |
| 変換周波数帯域 | DC to 3.0 GHz |
| 出力ノイズレベル | 1.8 mVrms以下 |
| 等価雑音光パワー | -22.4 dBm以下 |
| 電気出力コネクタ | BNCプラグ |
| 出力インピーダンス | 50Ω |
| 出力オフセット電圧 | 0.5 mV以下 |
| 電源コネクタ | LEMO 0S-4P |
| 電源電圧 | DC±15 V |
| 電源電流 | +150 mA/-50 mA |
| 外形寸法 | 103 x 44 x 21 mm |
| 重量 | 約130 g |
| 使用温度範囲 | ＋5℃～＋35℃ |
* 変換感度、出力飽和パワー、等価雑音光パワーは、基準波長における値を示します。
* 光入力コネクタ、電気出力コネクタは標準品を示します。他のタイプのコネクタはオプションでご用意致します。
集光範囲図
■SPA-4の集光範囲
- 最大受光直径：0.25 mm
- 最大受光NA：0.5
- PD受光径：0.2 mm
- 光学系倍率：0.8倍

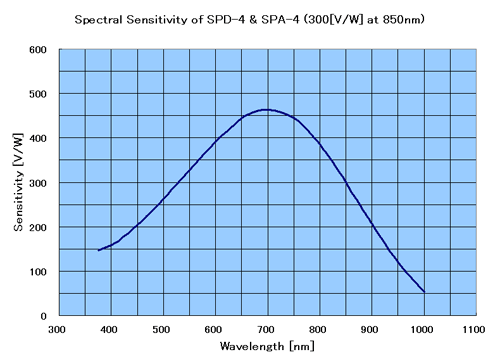

分光感度特性（計算値）
SPA-4
基準波長：850 nm
最大感度波長：約700 nm
■主要波長での感度
| 変換感度 | 波長 |
|---|---|
| 158 V/W | 400 nm |
| 263 V/W | 500 nm |
| 391 V/W | 600 nm |
| 463 V/W | 700 nm |
| 383 V/W | 800 nm |
| 205 V/W | 900 nm |
ステップレスポンスと周波数特性（参考例）
SPA-4

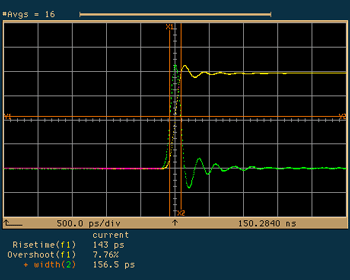

Step Response of SPA-4
Rise time: 143ps, Overshoot : 7.76%

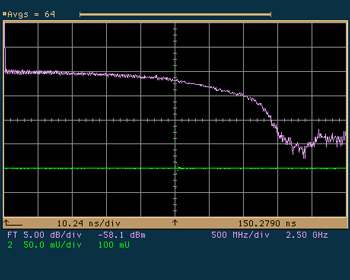

Frequency Characteristics of SPA-4
-3dB (Electrical) Frequency : Approx. 3.0GHz
