O/E Converter : SPA-2_650nm
(Max Core = 1mm, Max NA = 0.5, 1,000V/W@658nm, DC to 1GHz)
特長
- 抜群の集光性能
- NA=0.5、コア径1 mmのPOFからの出射光を漏らさず捕らえます。
- 1,000 V/Wの高感度O/E変換
- DCから1.0 GHzの広帯域
- 103mm x 44mm x 21mm、130グラム
- DC+12 VからDC+18 Vに対応した単電源動作
SPA-2_650nmは最大受光NA=0.5、最大受光コア径=1.0 mmの抜群の集光性能と、1 GHzまでの広帯域特性を両立させたO/Eコンバーターです。
一般のプラスチックファイバー光の観測はもちろん、MOST機器、IDB-1394機器の検査に最適です。
SPA-2_650nmの仕様
| 項目 / 機種名 | SPA-2_650nm |
|---|---|
| 基準波長 | 658 nm |
| 受光波長範囲 | 400 to 1000 nm |
| 最大受光径 | φ1.0 mm |
| 受光NA範囲 | 0.5以下 |
| 光入力コネクタ | FCリセプタクル |
| 受光素子 | Si PIN PD |
| 素子受光径 | φ0.8 mm |
| 変換感度 | 1,000 V/W |
| 出力飽和光入力パワー | -4 dBm |
| 変換周波数帯域 | DC to 1 GHz |
| 出力ノイズレベル | 2.0 mVrms以下 |
| 等価雑音光パワー | -27.3 dBm以下 |
| 電気出力コネクタ | BNCプラグ |
| 出力インピーダンス | 50Ω |
| 出力オフセット電圧 | 0.5 mV以下 |
| 電源コネクタ | LEMO 0S-4P |
| 電源電圧 | DC+15 V |
| 電源電流 | +150 mA |
| 外形寸法 | 103 x 44 x 21 mm |
| 重量 | 約130 g |
| 使用温度範囲 | ＋5℃～＋35℃ |
* 変換感度、出力飽和パワー、等価雑音光パワーは、基準波長における値を示します。
* 光入力コネクタ、電気出力コネクタは標準品を示します。他のタイプのコネクタはオプションでご用意致します。
集光範囲図
■SPA-2の集光範囲
- 最大受光直径：1.0mm
- 最大受光NA：0.5
- PD受光径：0.8mm
- 光学系倍率：0.8倍

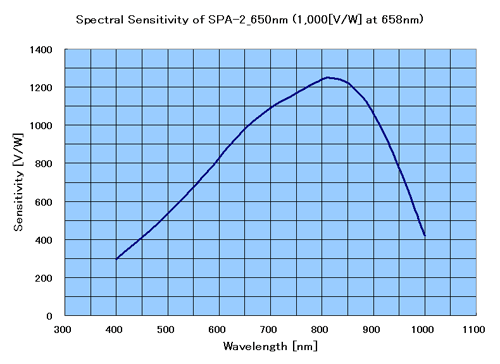

分光感度特性（計算値）
SPA-2_650nm
基準波長：658nm
最大感度波長：約770nm
■主要波長での感度
| 変換感度 | 波長 |
|---|---|
| 296 V/W | 400 nm |
| 535 V/W | 500 nm |
| 829 V/W | 600 nm |
| 1090 V/W | 700 nm |
| 1240 V/W | 800 nm |
| 1063 V/W | 900 nm |
ステップレスポンスと周波数特性（参考例）
SPA-2_650nm

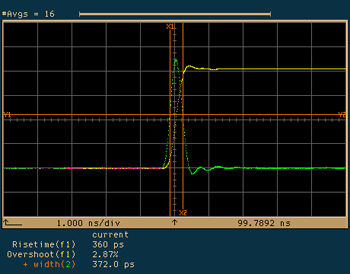

Step Response of SPA-2_650nm
Rise time: 360ps, Overshoot : 2.87%

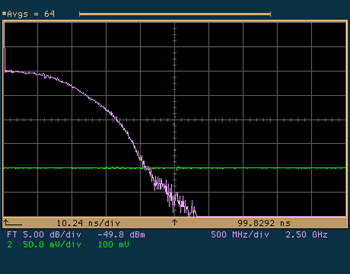

Frequency Characteristics of SPA-2_650nm
-3dB (Electrical) Frequency : Approx. 1.0GHz
