O/E Converter : LPS-1_20KV/W
(Max Core = 0.08mm, Max NA = 0.2, 20KV/W@1310nm, DC to 100MHz)
特長
- 低価格
- 高感度長波長用、InGaAs PDを使用
- 20,000V/Wの高感度O/E変換
- 帯域、DCから100 MHz
- 93mm x 44mm x 21mm、110グラム
LPS-1_20KV/Wはボールレンズ付きのInGaAs PIN PDを使用した高感度タイプの長波長用のO/Eコンバーターです。
独自設計のFET入力型トランスインピーダンスアンプの採用により、LPD-1よりも変換周波数帯域は小さいですが、変換感度を一桁以上大きくしました。
ファイバーを用いたひずみ検出や振動検出など、各種ファイバーセンサーへの応用に最適です。
更に感度の高い製品ついてもご相談可能です。（帯域は狭まります。）
LPS-1_20KV/Wの仕様
| 項目 / 機種名 | LPS-1_20KV/W |
|---|---|
| 基準波長 | 1310 nm |
| 受光波長範囲 | 900 to 1650 nm |
| 最大受光径 | φ0.08 mm |
| 受光NA範囲 | 0.2 以下 |
| 光入力コネクタ | FCリセプタクル |
| 受光素子 | InGaAs PIN PD |
| 素子受光径 | φ0.08 mm |
| 変換感度 | 20,000 V/W |
| 出力飽和光入力パワー | -11.2 dBm |
| 変換周波数帯域 | DC to 100 MHz |
| 出力ノイズレベル | 1.0 mVrms 以下 |
| 等価雑音光パワー | -43 dBm 以下 |
| 電気出力コネクタ | BNC plug |
| 出力インピーダンス | 50 ohms |
| 出力オフセット電圧 | 0.5 mV 以下 |
| 電源コネクタ | LEMO 0S-4P |
| 電源電圧 | DC±15 V |
| 電源電流 | +150 mA/-50 mA |
| 外形寸法 | 93 x 44 x 21 |
| 重量 | 約 110 g |
| 使用温度範囲 | ＋5℃～＋35℃ |
* 変換感度、出力飽和パワー、等価雑音光パワーは、基準波長における値を示します。
* 光入力コネクタ、電気出力コネクタは標準品を示します。他のタイプのコネクタはオプションでご用意致します。

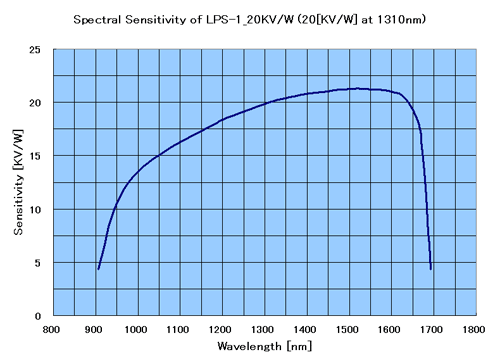

分光感度特性（計算値）
LPS-1_20KV/W
基準波長：1310 nm
最大感度波長：約1,540 nm
■主要波長での感度
| 変換感度 | 波長 |
|---|---|
| 4,300 V/W | 900 nm |
| 13,500 V/W | 1,000 nm |
| 18,300 V/W | 1,200 nm |
| 20,800 V/W | 1,400 nm |
| 21,300 V/W | 1,500 nm |
| 21,000 V/W | 1,600 nm |
ステップレスポンスと周波数特性（参考例）
LPS-1_20KV/W

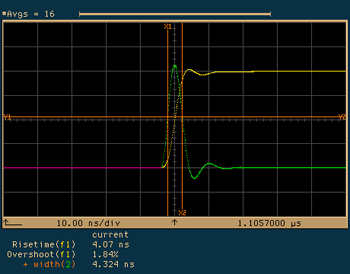

LPS-1_20KV/Wのステップレスポンス
Risetime = 4.07ns, Overshoot = 1.84%

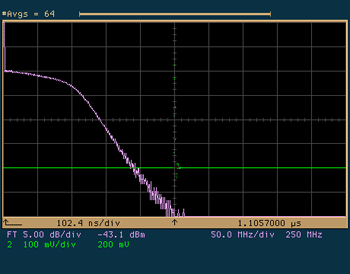

LPS-1_20KV/Wの周波数特性
-3dB (Electrical) Frequency : Approx. 100MHz
