O/E Converter : LPD-2
(Max Core = 0.5mm, Max NA = 0.25, 1,000V/W@1310nm, DC to 1.5GHz)
特長
- 長波長用、InGaAs PDを使用
- Max Core = 0.5 mmの受光視野
- 1,000 V/Wの高感度O/E変換
- DCから1.5 GHzの広帯域
- 103mm x 44mm x 21mm、130グラム
LPD-2はLPD-1のO/E変換系に独自設計の光学系を追加し、Max Core = 0.5 mm、Max NA = 0.25の集光能力を持たせた長波長用のO/Eコンバーターです。
多成分系ガラスファイバーや大口径ファイバーを用いた1310 nmや1550 nm帯の通信機器の検査に最適です。
LPD-2の仕様
| 項目 / 機種名 | LPD-2 |
|---|---|
| 基準波長 | 1310 nm |
| 受光波長範囲 | 900 to 1650 nm |
| 最大受光径 | φ0.5 mm |
| 受光NA範囲 | 0.25 以下 |
| 光入力コネクタ | FCリセプタクル |
| 受光素子 | InGaAs PIN PD |
| 素子受光径 | φ0.2 mm |
| 変換感度 | 1,000 V/W |
| 出力飽和光入力パワー | -4 dBm |
| 変換周波数帯域 | DC to 1.5 GHz |
| 出力ノイズレベル | 1.8 mVrms 以下 |
| 等価雑音光パワー | -29.9 dBm 以下 |
| 電気出力コネクタ | BNC plug |
| 出力インピーダンス | 50 ohms |
| 出力オフセット電圧 | 0.5 mV 以下 |
| 電源コネクタ | LEMO 0S-4P |
| 電源電圧 | DC±15 V |
| 電源電流 | +150 mA/-50 mA |
| 外形寸法 | 103 x 44 x 21 |
| 重量 | 約 130 g |
| 使用温度範囲 | ＋5℃～＋35℃ |
* 変換感度、出力飽和パワー、等価雑音光パワーは、基準波長における値を示します。
* 光入力コネクタ、電気出力コネクタは標準品を示します。他のタイプのコネクタはオプションでご用意致します。
集光範囲図
■LPD-2の集光範囲
- 最大受光直径：0.5 mm
- 最大受光NA：0.25
- PD受光径：0.2 mm
- 光学系倍率：0.4倍

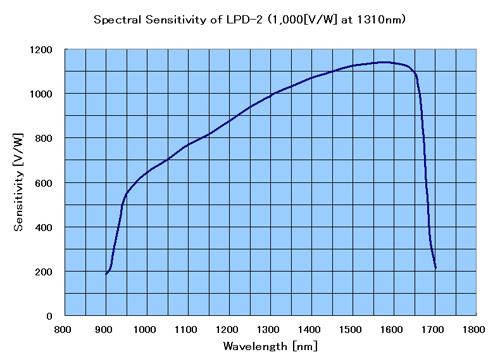

分光感度特性（計算値）
LPD-2
基準波長：1310 nm
最大感度波長：約1,570 nm
■主要波長での感度
| 変換感度 | 波長 |
|---|---|
| 185 V/W | 900 nm |
| 644 V/W | 1,000 nm |
| 768 V/W | 1,100 nm |
| 878 V/W | 1,200 nm |
| 1,071 V/W | 1,400 nm |
| 1,127 V/W | 1,500 nm |
| 1,137 V/W | 1,600 nm |
ステップレスポンスと周波数特性（参考例）
LPD-2

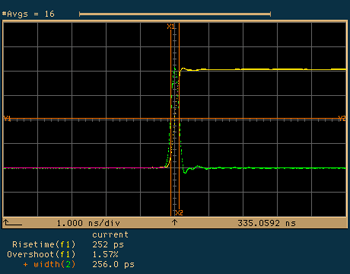

LPD-2のステップレスポンス
Rise time: 252ps, Overshoot : 1.57%

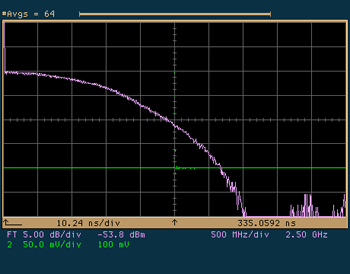

LPD-2の周波数特性
-3dB (Electrical) Frequency : Approx. 1.5GHz
