O/E Converter : LPD-1
(Max Core = 0.08mm, Max NA = 0.2, 500V/W@1310nm, DC to 1.5GHz)
特長
- 低価格
- 長波長用、InGaAs PDを使用
- 500V/Wの高感度O/E変換
- DCから1.5GHzの広帯域
- 93mm x 44mm x 21mm、110グラム
LPD-1はボールレンズ付きInGaAs PIN PDを使用した低価格の長波長用O/Eコンバーターです。
シングルモードファイバーはもちろん、コア径62.5μmの多成分系ガラスファイバーを用いた1310nmや1550nm帯の通信機器の検査に最適です。
LPD-1の仕様
| 項目 / 機種名 | LPD-1 |
|---|---|
| 基準波長 | 1310 nm |
| 受光波長範囲 | 900 to 1650 nm |
| 最大受光径 | φ0.08 mm |
| 受光NA範囲 | 0.2 以下 |
| 光入力コネクタ | FCリセプタクル |
| 受光素子 | InGaAs PIN PD |
| 素子受光径 | φ0.08 mm |
| 変換感度 | 500 V/W |
| 出力飽和光入力パワー | -1 dBm |
| 変換周波数帯域 | DC to 1.5 GHz |
| 出力ノイズレベル | 0.8 mVrms 以下 |
| 等価雑音光パワー | -27.9 dBm 以下 |
| 電気出力コネクタ | BNC plug |
| 出力インピーダンス | 50 ohms |
| 出力オフセット電圧 | 0.5 mV 以下 |
| 電源コネクタ | LEMO 0S-4P |
| 電源電圧 | DC±15 V |
| 電源電流 | +150 mA/-50 mA |
| 外形寸法 | 93 x 44 x 21 |
| 重量 | 約 110 g |
| 使用温度範囲 | ＋5℃～＋35℃ |
* 変換感度、出力飽和パワー、等価雑音光パワーは、基準波長における値を示します。
* 光入力コネクタ、電気出力コネクタは標準品を示します。他のタイプのコネクタはオプションでご用意致します。

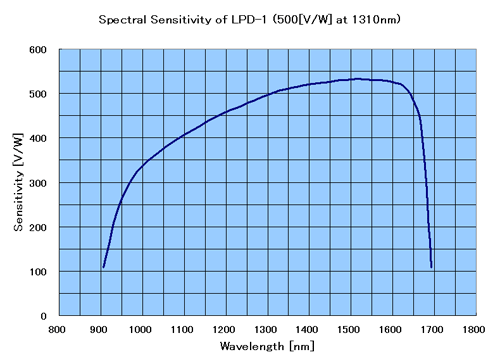

分光感度特性（計算値）
LPD-1
基準波長：1310 nm
最大感度波長：約1,540 nm
■主要波長での感度
| 変換感度 | 波長 |
|---|---|
| 188 V/W | 900 nm |
| 337 V/W | 1,000 nm |
| 458 V/W | 1,200 nm |
| 520 V/W | 1,400 nm |
| 531 V/W | 1,500 nm |
| 526 V/W | 1,600 nm |
ステップレスポンスと周波数特性（参考例）
LPD-1

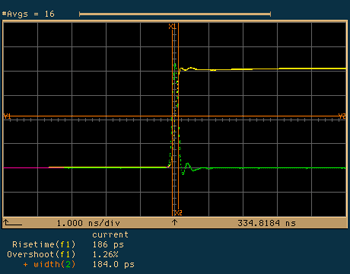

LPD-1のステップレスポンス
Rise time: 186ps, Overshoot : 1.26%

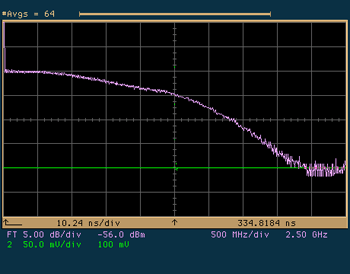

LPD-1の周波数特性
-3dB (Electrical) Frequency : Approx. 1.8GHz
