FTIR液体セル

液体、粉末、または毛細管サンプルをFTIR分析用の用途など。Firebird Opticsは、様々な分解可能なサンドイッチセル構成に加え、永久密閉型セルもご用意しています。

IR分解式セルアセンブリ（光路長：0.05～1 mm）

この分解可能なセルアセンブリは、液体サンプル、キャピラリーフィルム、およびマルの分析に最適です。このセルは、2枚のIR透過窓の間に鉛製のスペーサーを挟み込むことで、完全に気密性があり、耐薬品性に​​優れたチャンバーを形成しています。ルアーロック式の注入ポートが付属しているため、サンプルを簡単に注入できます。

このアセンブリは固定式ではなく、窓は一体化されていません。サンプルは出し入れ可能で、スペーサーを追加または取り外すことで光路長を調整できます。

使用するスペーサーの種類によって、このセルは0.05 mm、0.1 mm、0.2 mm、0.5 mm、1 mmのライトパスに対応できます。

セルアセンブリ
Firebird Opticsの角形分解組立品を使用する場合、液体とムール／毛細管膜のいずれを扱うかによって手順が異なります。

• 液体サンプル用セル
  液体サンプルを使用する場合は、片側に穴が開いていない窓、もう片側に穴が開いている窓を備えたセルを組み立てる必要があります。
• マリングまたはキャピラリーフィルム用セル
  マリングまたはキャピラリーフィルムサンプルを使用する場合は、穴が開いていない窓が1枚または2枚必要になります。

FTIRガスセル

短路長セルは高濃度ガスサンプルの測定に有用です。Firebird Opticsのガスセルは100 ppm以上の濃度サンプルに使用可能です。これらのセルは気密構造で、1×10⁻⁸ Torrを超える極限圧力環境向けに設計されています。

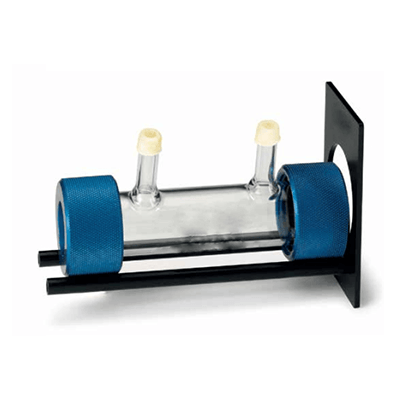

チューブ付きEX型ガラス製ボディFTIRガスセル（光路長：50～100 mm）

Type EXガラス製FTIRガスセルは、重量濃度1%以上の成分を含むガスサンプルの分析に適しています。パイレックスガラス製の本体と入出力チューブを備え、加圧下での使用が可能で、Firebird製の25x4mm IRウィンドウと組み合わせて使用​​できます。

このセルは、ガラス/石英製の分光分析用サンプルが実用的でない中程度の圧力および温度条件下でのアプリケーションに使用できます。このセルの光学ガラス製およびUV石英製バージョンにご興味のある方は、FireflySci社のType 34をご覧ください。彼らの製品は素晴らしいです。

このアセンブリには、Firebird Optics社の高品質光学ウィンドウを取り付けることができ、市販のあらゆるFTIR分光光度計に簡単に装着できます。

設計
Firebirdのガラス製FTIRガスセルは、内径を大きくすることでFTIR検出器へのエネルギー供給量を増やし、高いスループットを実現します。ガスサンプルの流入とシール用のストレートボアガラス製入口/出口チューブ、およびセル内部の溶液を密封するためのキャップも付属しています。

光路長50 mmおよび100 mmで提供され、3×2インチバックプレートを内蔵しているため、全てのFTIR分光計への取り付けが可能です。

• 常圧仕様です。高圧仕様が必要な場合は、FirebirdのGC-10SSタイプをご検討ください。
• 入口/出口チューブ寸法：外径：8 mm、内径：5 mm

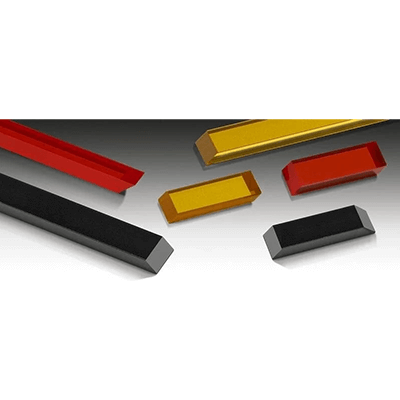

ATR結晶とプリズム

減衰全反射（ATR）プリズムは、赤外線ビームがサンプルに接触した際に、全反射されたビームに生じる変化を測定することで機能します。ATR法では、全反射における光のサンプルへの浸透深度は、プリズムとサンプルの屈折率、波長、入射角に依存します。ATRは、固体、ゲル、ペースト、液体サンプルに最適です。

利点：ATR結晶を使用すると、サンプル調製時間が最小限で済み、洗浄が容易で、測定時間も短縮できます。さらに、サンプルがATRプリズムを腐食させることもありません。

欠点：ATRはバルクサンプルの分析には適しておらず、相互汚染を防ぐためにサンプリングごとに結晶を洗浄する必要があります。また、ATRは表面測定のみを行うため、不均一なサンプルには適していません。

最も一般的に使用される材料はZnSe、Ge、KRS-5で、最も一般的な形状は台形、プリズムロッド、平行四辺形です。

ATR内部反射平行四辺形

赤外線分光法用の研磨済み光透過ウィンドウ。

ATRアクセサリ

減衰全反射（ATR）アクセサリー（サンプルホルダーとも呼ばれます）は、ATR分光分析装置において不可欠な構成要素です。これらのホルダーは、分析中にサンプルをATR結晶またはプリズムに確実に接触させて保持するように設計されています。ATR分光分析において正確で再現性の高い測定を行うには、ATRサンプルホルダーの適切な設計と材料選定が非常に重要です。Firebird Optics社は、様々なオプションをご用意しており、カスタマイズにも対応しています。

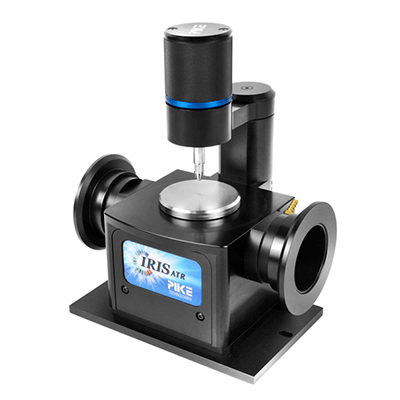

IRISシングル反射ダイヤモンドATR

IRISアクセサリーは、あらゆるラボに最適なダイヤモンドATRアクセサリです。IRサンプリングを容易にするように設計されており、粉末、ゲル、液体、固体など、幅広い種類のサンプルから高品質なスペクトルを取得できます。研究開発、品質管理、サンプル同定に最適です。ほとんどのサンプルのデータ収集は1分以内に完了します。

IRISの説明
IRISアクセサリは、あらゆるラボに最適なダイヤモンドATRです。IRサンプリングを容易にするように設計されています。粉末、ゲル、液体、固体など、幅広いサンプルを網羅し、高品質なスペクトルが得られます。研究、品質保証/品質管理、サンプル識別に最適です。ほとんどのサンプルのデータ収集は1分以内で完了します。

• 高性能ダイヤモンドATR
• 高エネルギースループットを実現する精密光学系と設計
• 高屈折率サンプル用のオプションのGe ATR結晶
• 追加のサンプリングツール – フロースルーアタッチメントと液体リテーナー
• ほとんどのFTIR機器と互換性があります

IRISアクセサリは、あらゆるラボに最適なダイヤモンドATRです。IRサンプリングを容易にするように設計されています。粉末、ゲル、液体、固体など、幅広いサンプルを網羅し、高品質なスペクトルが得られます。研究、品質保証/品質管理、サンプル識別に最適です。ほとんどのサンプルのデータ収集は1分以内で完了します。

IRISの根幹を成すのは、高精度の光学系です。IRISの電動ミラーは、最適な性能を実現するために、ダイヤモンド旋盤加工技術を用いて設計・加工されています。すべてのミラーは、最高の反射率を実現するために金コーティングされています。

直径1.8 mmのダイヤモンドATR結晶は、ほぼあらゆるサンプルに対して最適なサンプリング面を提供します。極めて高い硬度を備え、pH値1～14のサンプルの測定に適しています。ステンレススチール製の取り付けプレートにダイヤモンドATR素子を固定する独自のPTFEシールは、PTFEの不活性特性を活かし、IRISの幅広い有機および苛性サンプルの分析における汎用性をさらに高めています。市販のATRアクセサリの多くはエポキシシールを使用していますが、一部の有機溶媒に連続的に曝露されると溶解する可能性があります。

IRISダイヤモンドATRプレートは、すべてのダイヤモンドに固有のダイヤモンドフォノンバンドを通過するエネルギーを最大化するために小さな結晶を使用し、底面にはATR結晶の微視的な動きを防ぐ強力な金属ブレースを備えています。これら2つの機能により、ダイヤモンドフォノンバンドがサンプルスペクトル内で適切に分離され、最高品質のデータが得られます。PIKE Technologiesは2種類のダイヤモンドプレートを提供しています。IRISダイヤモンドATRを使用して取得した反射防止トルエンスペクトル。

コーティングなしのダイヤモンドプレートもご用意しており、中赤外および遠赤外スペクトル領域での測定が可能です。また、IRISは柔軟性を最大限に高めるため、高屈折率サンプルの測定用にGe ATRプレートも搭載可能です。Ge ATR結晶プレートの使用が有効なサンプルとしては、カーボンブラックを充填したサンプルや、酸化物、アルミナ、チタニア、鉱物などの無機材料が挙げられます。IRISのGe素子は、4000～450 cm^-1という広い透過率範囲を備えています。

KBrペレットダイス

粉末試料の場合、一般的な方法はKBr錠剤法です。試料は実験室用乳鉢と乳棒で粉末状に粉砕し、KBr粉末と1:100の比率で混合した後、錠剤成形用金型に充填します。ここからが面白いところで、油圧プレスを用いて約8トンの圧力をかけることで、粉末を透明な錠剤に成形します。次の段階では、水分を除去するために脱気を行い、最後に乾燥させます。錠剤が完成したら、標準的なFTIR分光光度計のホルダーに装着できる錠剤ホルダーにセットします。

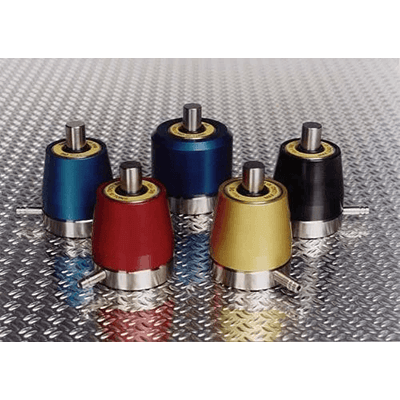

真空吸引式KBrペレットダイス

KBシリーズのサイズ範囲内であれば、直径3、5、6、7、8、10、13、16 mmのディスクを製造するのに適した金型が標準品として入手可能です。標準サイズ以外のサイズについては、リクエスト対応です。

仕様
KBrディスク法：この広く用いられている方法は、試料を乾燥したKBrまたはKCl粉末と混合し、粉砕した後、真空下で金型内で圧縮して透明なディスクを作製するものです。KBrとKClは紫外域から赤外域まで透明であるため、この方法を用いることで、紫外域、可視域、および赤外域における測定が可能です。

• KBシリーズのすべての金型はステンレス工具鋼で完全に作製されており、各部品は精密加工されています。
• ペレットは光学的に平坦で鏡面研磨されています。
• タングステンカーバイド製のペレットおよび構成部品は特注で供給可能です。
• 金型には黒色アルマイト処理されたスリーブが付属しています。

最大荷重制限

• 3 mm die- 0.5 tons
• 5 mm die- 2 tons
• 6 mm die- 2 tons
• 7 mm die- 3 tons
• 8 mm die- 5 tons
• 10 mm die- 7 tons
• 13 mm die- 10 tons
• 16 mm die- 15 tons

光ファイバープロセスフローセル

プロセスフローセルとは、化学プロセスや製造工程で使用されるフローセルの一種です。通常、流体がポンプで送られたり流れたりするチャネルまたはチャンバーを備えており、このフローセル内で起こる化学反応やプロセスを監視、測定、制御することができます。これらのセルは、化学合成、分析、精製など、様々な産業および科学分野で広く使用されています。

Firebird Opticsは、0.05 mmから500 mmまでの様々なサイズのフローセルを取り揃えており、豊富な種類の素材とシール材をご用意しています。

固定光路長吸光度測定用クロスフローセル（光路長：1～20 mm）

Firebird Opticsの固定光路吸収クロースフローセルは、当社の主力製品である調整可能な光路プロセスフローセルに比べ、よりコスト効率に優れた代替品です。

¼”、½”、1”の構成で提供される本フローセルは、スウェージロックユニオンクロスチューブ継手とUV/VIS/NIR用コリメートレンズ一対で構成されています。過酷な産業環境での使用に適しています。

SMA-905コネクタを介して、あらゆる光度分析装置に接続可能です。

仕様

• 光路長：1～20 mm
• 波長範囲：（200～2,500 nm）（材質によって異なります）
• ファイバーコネクタ：SMA-905
• 最高使用温度：80℃（176°F）
• 最高使用圧力：145 psi（10 bar）

光ファイバープローブの処理

プロセス計測および現場計測用の光ファイバープローブ各種。

光ファイバープローブは、様々なセンシングおよび計測用途に使用される、小型で汎用性の高い光学デバイスです。これらのプローブは光ファイバーを用いて光を送信・受信することで、困難な環境下でも高精度かつ非侵襲的な計測を可能にします。光ファイバープローブの主な機能は、対象領域に光を照射し、そこから得られる信号を収集して分析することです。

光ファイバープローブの設計は、用途によって異なります。単純な点計測には単一の光ファイバーを用いたプローブが使用されますが、複雑なセンシングには複数のファイバーを組み込んだプローブが用いられます。光ファイバープローブの一般的な用途には、温度センシング、ひずみモニタリング、化学分析、生物医学診断などがあります。

光ファイバープローブの利点は、電磁干渉を受けにくいこと、過酷な環境に耐えられること、そして光を長距離にわたって大きな損失なく伝送できることです。これらの特性により、光ファイバープローブは、電気通信、航空宇宙、医療、環境モニタリングといった様々な産業分野で貴重なツールとなっています。

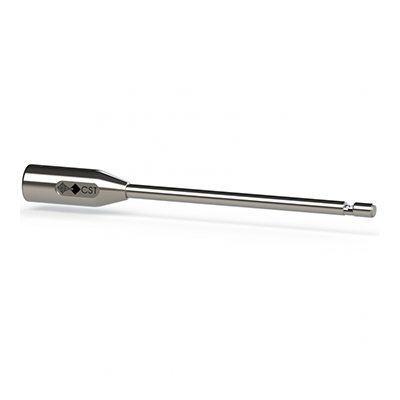

減衰全反射（ATR）光ファイバープローブ

12 mm ATRプローブは、吸収率の高いサンプル（3,000～5,000 AU/cm）での使用に適しています。サンプルに直接挿入して、希釈やキュベットを使用することなくスペクトル特性を測定できます。主に純粋なインク、染料、原油サンプルなどに使用されます。

仕様

• プローブ径：12 mm
• プローブ長：225 nm
• 有効光路長：0.0013 mm
• 波長範囲：内部光学系によって規定
• ファイバーコネクタ：SMA-905
• 使用温度範囲：-5℃～204℃
• 最大圧力：2000 psi（137 bar）
• 推奨ファイバーケーブルコア径：600 μm

光ファイバー光度計

Firebird Opticsは、プロセスフローセルおよび光ファイバープローブと組み合わせて使用​​することを目的とした、光ファイバー接続を備えたUV/VIS/NIRフォトメーターの製品ラインを取り扱っています。

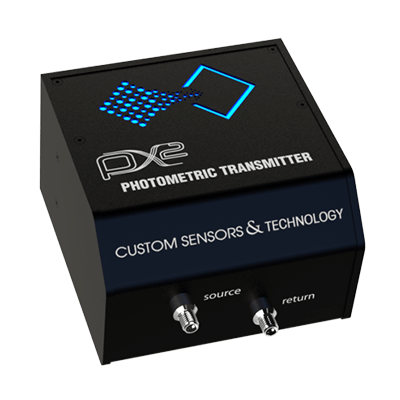

PX2光ファイバーフォトメーター

PX2フォトメーターは、高い感度と使いやすさを両立するように設計されています。PX2は、複数の測定方法、光源、検出器、および様々なデジタルおよびアナログ通信オプションに対応しており、多数の単波長または二波長アプリケーションをサポートします。インジケーターLEDは、ユニットの動作状態の変化をユーザーに知らせます。オプションのソフトウェアパッケージを使用すると、ユーザーは特定のサンプルに合わせてキャリブレーションを行うことができます。

PX2は、一般用途（GP）、C1D1、またはC1D2の電気機器設置区域区分に対応したパッケージで提供可能です。

仕様

• アナログループ抵抗：500 ohms @ 24 VDC
• デジタル出力：USB-B, RS-485 (Modbus)
• 消費電力：8.5 watts (max.)
• 電源要件：24 VDC nominal (12-48 VDC)
• 筐体材質：陽極酸化アルミニウム
• UV-Vis動作温度：41-122 F (5-55 C)
• NIR動作温度： -90 F (-20-32 C)
• サイズ：4” x 4” x 2.5”
• 重量：1.5 lbs.
