ES614シリーズESDエア放電ワークステーション
ES614シリーズESDシミュレーター放電ワークステーションは、放電試験および校正におけるESDシミュレーターの接近速度と移動経路を制御するために開発されたデジタル制御リニアガイドウェイシステムを搭載しています。この装置は、接近速度と移動経路に関して放電試験の一貫性を大幅に向上させることができます。また、温度、相対湿度、圧力センサーなどの高精度環境センサーを統合し、ESD試験に関連する環境パラメータを記録します。
特徴
- 数値制御式ESDエア放電加速速度
- 高精度湿度・温度・圧力センサー内蔵
- LabVIEW制御のテスト・レポートソフトウェア
- 角度調整可能（オプション）
- スプリング式エア放電チップ
- 各種ESDシミュレーターに対応したカスタマイズが可能
アプリケーション
- ESDシミュレーターの空気放電接近速度制御
- リモートコントロールによる自動ESDシミュレーター空気放電
- ESDシミュレーター空気放電波形校正
仕様
| ES614-500 ESDエア放電式モーションコントローラ | |
|---|---|
| 最大ESDガン重量 | 1.5 kg ( ES613-G20 is 0.8 kg) |
| 最大移動距離 | 500 mm |
| 移動速度制御 | 5 – 500 mm/s (± 5%) |
| 移動分解能 | 0.037 mm step |
| PC制御ポート | USB |
| フロントパネル制御 | 1回転ノブによる速度調整、プッシュボタンによる始動 |
| コントローラ寸法 | 36 X 34 X 16 cm |
| コントローラ重量 | About 5 kg (11 lb) |
| 内蔵温度センサー | |
| 全精度範囲 | From -0 to 65 °C |
| 絶対精度 | ± 1 °C |
| RMSノイズ | 0.005 °C |
| 内蔵湿度センサー | |
| 応答時間（τ63%） | 1s |
| 湿度範囲 | From 0 to 100 % |
| 湿度精度 | ± 3 % 相対湿度 |
| 湿度ヒステリシス | < 2 % 相対湿度 |
| 内蔵圧力センサー | |
| 動作範囲 | From 300 to 1100 hPa |
| RMSノイズ | 0.2 Pa (equiv. to 1.7 cm) |
| 感度誤差 | ± 0.25 % (equiv. to 1 m at 400 m 高さの変化) |
| 温度係数 | ±11.5 Pa/K (equiv. to ±12.6 cm at 1°C 温度変化) |
ES614 ESDエア放電ワークステーション
| ES614-L01 ES614 ESDエア放電ワークステーション タイプL01 | |
|---|---|
| ワークステーション寸法 | 104 X 38 X 60 cm |
| ワークステーション重量 | About 23 Kg (50 lb) |
| ガイドレールと放電角度 | 垂直方向のみ |
| 構造図 |  |
| 注記 | ベンチとES613 ESDシミュレータはES614-L01には含まれていません。 |

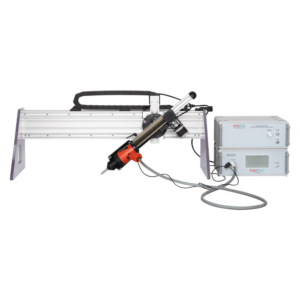

| ES614-L02 ES614 ESDエア放電ワークステーション タイプL02 | |
| ワークステーション寸法 | 104 X 38 X 60 cm |
| ワークステーション重量 | About 23 Kg (50 lb) |
| ガイドレールと放電角度 | 角度は手動で調整可能、調整範囲:左側に垂直:∠30、 右側に垂直:∠75. |
| 構造図 |  |
| 注記 | ES614-L02にはベンチとES613 ESDシミュレータは含まれていません。 |

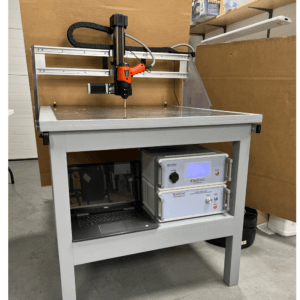

| ES614-L11 ES614 ESDエア放電ワークステーション タイプL11 | |
| ワークステーション寸法 | 100 X 94X 140 cm |
| ワークステーション重量 | About 68 Kg (150 lb) |
| ガイドレールと放電角度 | 垂直方向のみ |
| 構造図 |  |
| 注記 | ベンチ設置型、スライダー2個付き。 ES613 ESDシミュレーターは付属していません。 |
注文情報
| Line | Part # or Option # | 説明 | ステータス |
|---|---|---|---|
| 1 | ES614-500 | ES614 ESDエア放電モーションコントローラー（最大500mm/s） | Active |
| 2 | ES614-WSA | ES614 ESDエア放電ワークステーション タイプA | Obsoleted |
| 3 | ES614-L01 | ES614 ESDエア放電ワークステーション タイプL01 | Active |
| 4 | ES614-L02 | ES614 ESDエア放電ワークステーション タイプL02 | Active |
| 5 | ES614-L11 | ES614 ESDエア放電ワークステーション タイプL11 | Active |
| 6 | ES614-LS | LabVIEW RTEおよび準拠ES614ソフトウェアを搭載したノートパソコン | Active |
| 7 | ES613-SAT | ES613 ESDシミュレータ用スプリング式エア放電ガンチップ | Active |
| 8 | ES613-SCT | ES613 ESDシミュレータ用スプリング式接触放電ガンチップ | Active |
ご要望に応じて、特注のESDガンホルダーとスプリング式チップをご用意できます。
