EPM-VF2 外部vf-TLPパルスモジュール
EPM-VF2外部vf-TLPパルスモジュールは、ESDEMC ESDテストソリューション（ES612、ES622、ES640、ES650など）を統合することで、高速かつクリーンな20～30 psの立ち上がり時間のvf-TLPパルスを生成できます。vf-TLP、CC-TLP、および超高速立ち上がり時間を必要とするその他のアプリケーションに使用できます。
特徴
- コンパクトな外部VF-TLPパルス発生器
- 外部トリガー入出力に対応
- 立ち上がり時間とパルス幅のカスタマイズが可能
アプリケーション
- CC-TLPアプリケーション
- 一般的なVf-TLPアプリケーション
- コンポーネントESDパルス信頼性試験
仕様
| パラメータ | EPM-VF2 | 単位 |
|---|---|---|
| 出力インピーダンス | 50 +-2 | Ohm |
| HV充電電圧 | ± 1 ~ 2000 | V |
| 固有TLP立ち上がり時間（10～90%） | 30 | ps |
| オープン負荷安定立ち上がり時間出力電圧（最大） | 1200 | V |
| デフォルトパルス幅 | 500 | ps |
| パルス繰り返し周波数（最大） | 10 | Hz |

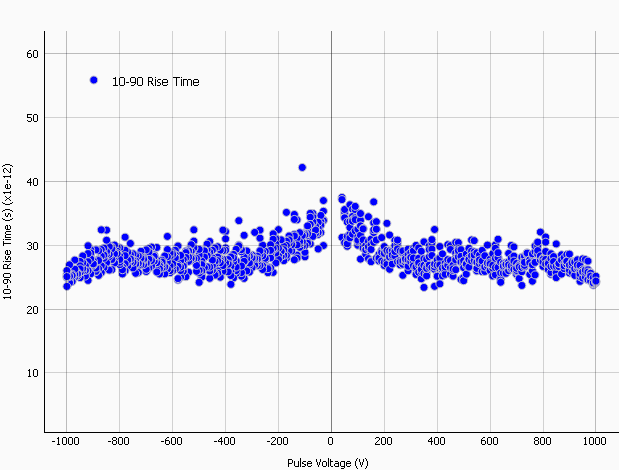

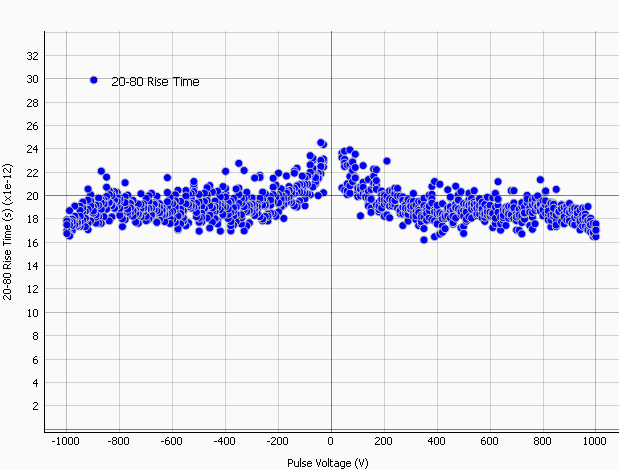

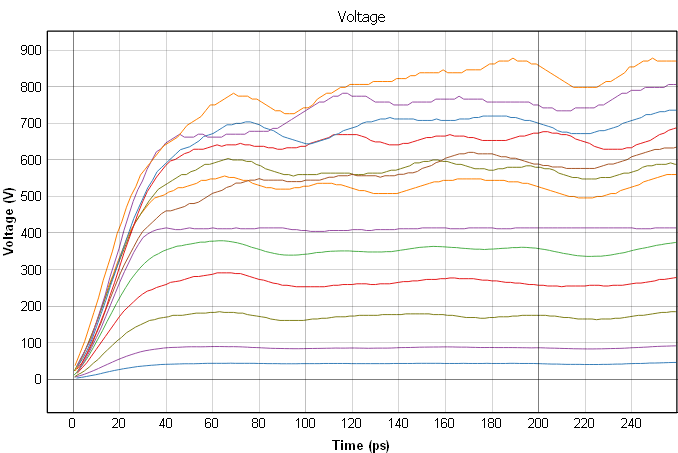

以下は、広いパルスレベル範囲とレベルごとに複数のパルスを含む立ち上がり時間安定性データのプロットです。
| 充電電圧[V] | パルス幅 [s] | 50Ω出力電圧[V] | 10～90%立ち上がり時間[s] | 20-80% 立ち上がり時間 [s] | 立ち上がり時間の安定性 |
|---|---|---|---|---|---|
| 100 | 514.31 ps | 42.64 | 31.301 ps | 20.606 ps | |
| 200 | 509.64 ps | 86.39 | 28.717 ps | 19.645 ps | |
| 400 | 508.24 ps | 173.2 | 27.811 ps | 18.704 ps | |
| 600 | 510.94 ps | 263.2 | 27.788 ps | 19.16 ps | |
| 800 | 508.6 ps | 343.9 | 30.179 ps | 20.628 ps | |
| 1000 | 508.41 ps | 436.9 | 26.629 ps | 18.201 ps | |
| 1200 | 518.07 ps | 518.3 | 27.796 ps | 18.717 ps | |
| 1400 | 518.57 ps | 597.7 | 31.524 ps | 20.33 ps | 減少傾向、不安定 |
| 1600 | 522.75 ps | 692.9 | 40.306 ps | 25.222 ps | 減少傾向、不安定 |
| 1800 | 523.24 ps | 756.6 | 79.581 ps | 24.547 ps | 減少傾向、不安定 |
| 2000 | 531.05 ps | 835.4 | 57.469 ps | 37.491 ps | 減少傾向、不安定 |
注文情報
| Line | Part # or Option # | 説明 |
|---|---|---|
| 1.1 | EPM-VF2-500 | 外部vf-TLPパルスモジュール、パルス幅500ps |
