Dowslakeネットワーク管理
ネットワーク管理システムは、障害管理、構成管理、管理機能、パフォーマンス管理、およびセキュリティ管理機能を提供する必要があります。このような要件に基づき、Dowslakeは顧客のニーズとネットワークの複雑さに応じて、複数のオプションを提供しています。

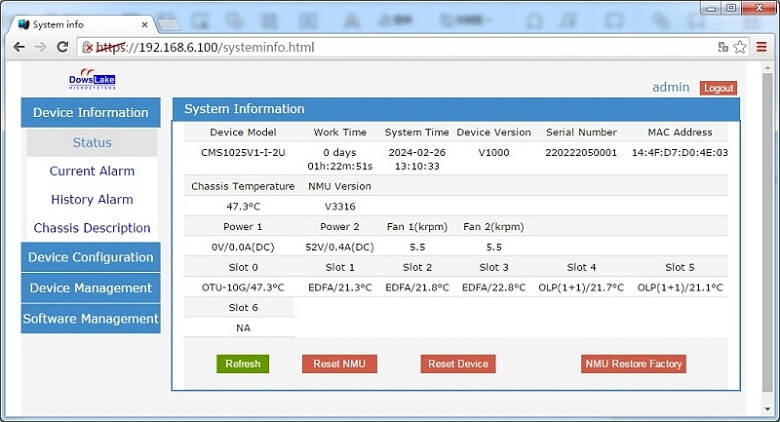

Dowslake CMS1025V製品には、個々の機器を制御するためのWeb GUI（グラフィカルユーザーインターフェース）が付属しています。Webブラウザさえあれば、ユーザーはCMS1025Vシリーズのシャーシにログインし、CMS1025Vシリーズの機器の設定や監視を行うことができます。以下に、Dowslake CMS1025VのWeb GUIインターフェースの例を示します。GUIを使用すると、マウスをワンクリックするだけで、機器の状態を確認したり、パラメータを設定したり、アラームを監視したりすることができます。
Dowslake CMS1025V機器には、例外なくSNMPが搭載されています。シンプルネットワーク管理プロトコル（SNMP）は、インターネット技術タスクフォース（IETF）によって定義されたプロトコルです。Dowslake機器など、このプロトコルをサポートするネットワーク機器を使用すると、管理ステーションはネットワークの状態を監視したり、ネットワーク設定を変更したり、ネットワークイベントを受信したりすることができます。
SNMPネットワーク管理システムは以下で構成されます。
- 1 台以上の管理対象ノード（Dowslake CMS1025V シリーズ シャーシなど）。各ノードは 1 台以上の SNMP エージェントを実行します。エージェントは、管理対象ノードに関する情報を管理情報ベース (MIB) と呼ばれるデータベースに保持します。
- 1 台以上のネットワーク管理ステーション。HP OpenView などのネットワーク管理ソフトウェア (NMS) を実行し、ネットワーク情報を表示します。
- ネットワーク管理プロトコル。管理対象ノードと管理ステーションがネットワーク上で相互に通信する方法を定義します。
管理情報を格納するデータベースとして、MIBはしばしばツリー構造で表され、ツリーのノードはデータベースとそのテーブル、行、フィールドを定義します。すべてのMIBの集合はツリー構造で構成され、ツリー上の各ノードは単一のMIBを表します。SNMP MIBの階層構造は、RFC 1155およびRFC 1213で定義されています。
MIBは大きく2つのカテゴリに分類されます。
- 標準MIB：標準MIBはIETFによって定義されています。標準MIBの例としては、SNMPで使用するトラップを定義するための規約であるRFC 1215が挙げられます。
- プライベートMIB：非標準の独自MIBは、Dowslake Microsystemsなどの企業によって定義されます。IETFは企業に固有のOID番号を割り当て、企業はその番号の下で自社製品専用のOIDを定義できます。Dowslake機器用のすべてのMIBは、このOIDの下で定義されています。Dowslake CMS1025V SNMPエージェントには、当社のプライベートMIBが含まれています。
各製品のSNMPおよびMIBの詳細については、ユーザーマニュアルを参照してください。

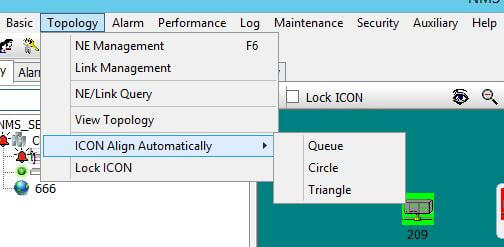

NMS GUIは、Dowslake社の次世代ネットワーク管理ツールです。トポロジーに基づいたネットワーク要素管理機能を提供し、管理者はネットワークに接続されている各ネットワーク要素に関するすべての情報を一元管理できます。
CMS1025Vネットワーク管理ソフトウェア（NMS GUI）は、クライアント/サーバー型のインフラストラクチャに基づいています。すべてのサーバーコンポーネントは、Windowsサーバーオペレーティングシステムを搭載したサーバーにインストールされます。クライアントソフトウェアはWindows PC上で動作します。サーバーとクライアントは、独自の通信プロトコルを使用してデータを交換します。

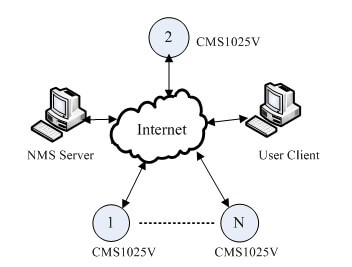

下記のトポロジーに示すように、NMSサーバー、ユーザークライアント、およびすべてのCMS1025Vシャーシはインターネット（イーサネット）で接続され、NMSサーバーとすべてのCMS1025VはDowslake独自のプロトコルで通信します。ユーザークライアントはNMSサーバーにログインし、GUIインターフェースでこれらのCMS1025Vすべてを管理できます。詳細については、ユーザーマニュアルを参照してください。

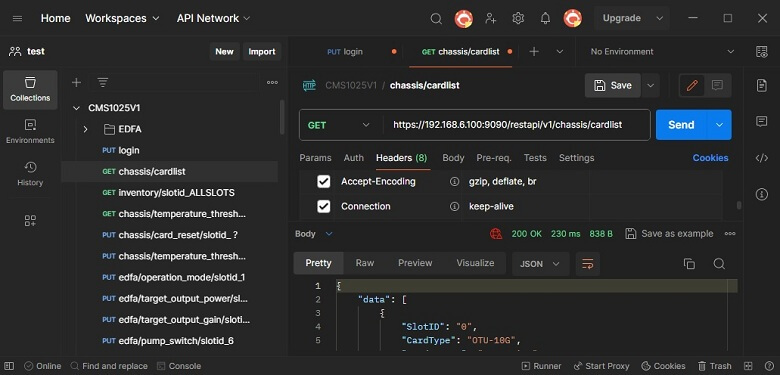

Dowslake CMS1025VはオプションでREST（Representational State Transfer）APIをサポートしており、ユーザーはREST APIコマンドを通じて機器の設定や機器情報の取得を行うことができます。また、WebSocketインターフェースを介して機器のアラームをリアルタイムで監視することも可能です。REST APIを使用することで、ユーザーはDowslake CMS1025Vシリーズ製品を管理する独自のソフトウェアを容易に開発できます。
