透過型増幅、EDFAモジュール
プロトコル透過型光増幅
- POP1025(M)シリーズ WDM EDFA
- POP1021シリーズ MSA EDFA
- POP1040シリーズ 超小型EDFA
- ASE-BBSブロードバンドソースモジュール
- MS1025 ネットワーク管理対応アンプ
プロトコル透過型光増幅器は、光ファイバー通信における最も重要な技術革新の一つです。エルビウム添加光ファイバーが発明される以前は、光伝送は数十キロメートルを超えると、信号を再生するための光電変換リピーターが必要でした。
現在、エルビウム添加光ファイバー（EDFA）を用いた光増幅器は、海底ケーブル、都市間通信、さらには都市圏ネットワークにおいて、損失を補償し長距離伝送を可能にするために広く利用されています。EDFAがなければ、今日の高効率な高密度波長分割多重（DWDM）ネットワークは実現しなかったでしょう。
Dowslakeチームは、光増幅器技術において最も経験豊富なチームの一つです。以下は、当チームが達成した主な発明の一部です。
- DWDM技術がまだ黎明期にあった1997年に、初のDWDM EDFAを開発しました。
- 自動ゲインおよび電力制御のための電子回路、ソフトウェア、光学系を統合した、初のスマートEDFAを1997年に開発しました。
- メトロポリタンネットワークの動的なアド/ドロップ特性によって生じるゲインの傾きを補償するための可変減衰器を統合した、初のダイナミックEDFAを1998年に開発しました。
- DWDMスペクトルを1550nmから1610nmまで拡張した、初のLバンドEDFAおよび初のLバンドEDFA製品を1999年に開発しました。
- EDFAパッケージをクレジットカードサイズに小型化した、初の小型スマートEDFAを2001年に開発しました。
- 2003年に初めてポケットサイズのCバンドとLバンドが登場し、薄型スマートEDFAが普及したことで、EDFA技術は長距離通信から地下鉄アクセスへと移行することが可能になった。
用途に応じて、EDFAは以下の伝送リンク向けに設計できます。
- 単一波長伝送（イーサネット、SDH、またはファイバーチャネルトラフィック）
この種のネットワークでは、EDFA設計が一般的に最もシンプルで、最高の検出感度を実現するために最大限の電力バジェットを確保することに重点が置かれます。 - DWDM多波長伝送
DWDMリンクでは、通常、1本の光ファイバーに8、16、32、または40の波長チャネルが存在します。EDFAは、高出力・低ノイズであるだけでなく、すべての波長チャネルを均等に増幅できるよう、ゲイン特性が平坦化されている必要があります。 - 光チャネルの追加・削除を伴う動的ネットワーク
ネットワークで光チャネルの追加・削除が発生する場合は、残存チャネルへの影響を最小限に抑えるため、VOA（可変出力調整）機能を内蔵したEDFA（拡張デジタル光ファイバー増幅器）の使用を検討してください。そうしないと、大きなゲインの不一致が発生する可能性があります。
Dowslakeは、スマート光増幅器機能の提供を専門としています。以下は、最も一般的な制御パラメータです。
- ゲイン設定 – アプリケーションごとにユーザーが設定可能なゲイン。WDMアプリケーションで最も一般的なパラメータです。
- 電源設定 – ユーザーが設定可能な電源、特にシングルチャンネルアプリケーション向け
- 自動シャットダウン設定 – ユーザーは、EDFAが保護目的でレーザーをオフにするしきい値を指定できます。
- さまざまなアラームしきい値を設定する

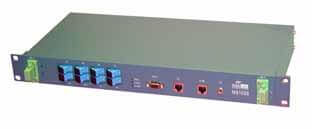

お客様は、完全なネットワーク管理機能を備えた Dowslake 光アンプを注文できるようになりました。MS1025シリーズ製品は、従来のスタンドアロン 1Uシャーシアンプで、1つのシャーシに1つのEDFA (POP1025) を搭載し、SNMP および CLI (コンソールまたは RJ45) 管理インターフェースをサポートしています。CMS1025Vシリーズ製品は、光伝送システム用のプラットフォームで、10/100 Gbpsトランスポンダ、OLP、および WDM カードを搭載した EDFAカードが C/DWDM 光伝送システムとして機能します。CMS1025Vプラットフォームを使用すると、EDFAをGUI、SNMP、およびREST APIを介して管理できます。
