Wuhan Chuxing Optical Fiber Application Technology（CXFIBER）について
Wuhan Chuxing Optical Fiber Application Technology（CXFIBER）は、2001年に中国・武漢で設立された光ファイバー技術メーカーです。
光ファイバーの精密加工技術を基盤に、各種光ファイバー製品や光ファイバーセンシング向けの製品・ソリューションを提供しています。
通信製品

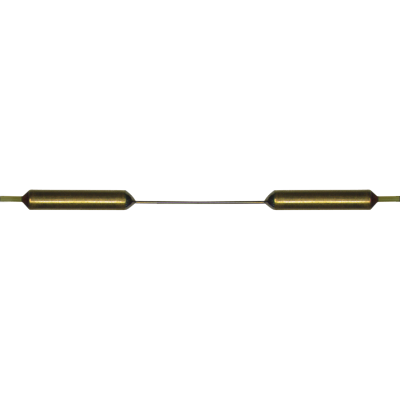

ハーメチックシール光ファイバーアセンブリ
能動デバイス、受動デバイス、特殊デバイス、光ファイバーセンサーとの結合、および部品の溶接・ハーメチック封止に使用します。
特長
- 優れた密着性
- 優れた引張強度とはんだ付け性
- 低損失
- 高信頼性のハーメチック封止
仕様
| 項目 | 仕様 |
|---|---|
| リークレート | <5×10e-9Paxm/S |
| メタライズ長 | 5～100 mm |
| 引張試験 | >10 N（Chuxing社の溶接プロセスに基づく） |
| 動作温度 | -40～+85℃ |
| 二次溶接温度 | <250℃ |

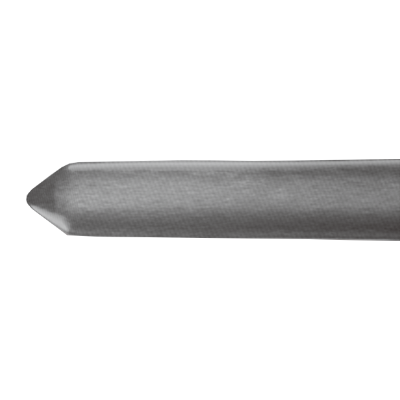

長焦点レンズドファイバー
低NAかつ長い作動距離を持つレーザーとの結合に使用します。
主にSOA（半導体光増幅器）に使用され、光ファイバーと導波路間の結合における課題を解決します。
長焦点レンズドファイバーは、GIファイバーを融着し、Chuxing社製の専用装置で研磨することで球面レンズを形成しています。GIファイバーによって光スポットを一度拡大した後、レンズで集光することで、長い作動距離と高い結合効率を実現します。
特長
- 融着端にGIファイバーを採用
- 球面レンズ
- 長い作動距離
仕様
| 項目 | 仕様 |
|---|---|
| ファイバータイプ | SM/MM またはカスタマイズ |
| 角度 | 30°～120°、±5° またはカスタマイズ ±1 μm |
| 曲率半径 | 15～22 μm またはカスタマイズ ±1 mm |
| 被覆除去長 | カスタムサイズ ±0.5 mm |
| MFD（モードフィールド径） | 3 ±0.5 μm または >2.5 μm |
| 作動距離 | 20 μm以上 |
| 融着長 | カスタマイズ ±25 μm |

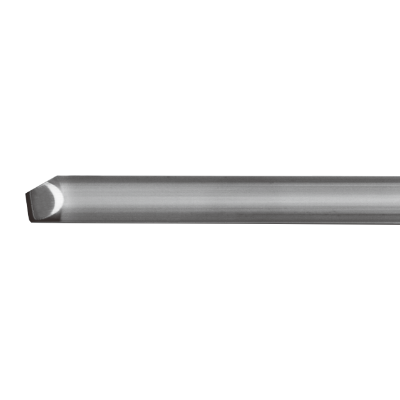

斜角ウェッジレンズドファイバー
斜角ウェッジレンズドファイバーは、Chuxing社製の専用装置を使用してファイバー端面をウェッジ状に研磨し、特殊加工によって円筒レンズ形状を形成した製品です。ポンプレーザーとの光結合に使用されます。
特長
従来のウェッジレンズでは、反射光を低減するためにARコーティングが必要です。一方、斜角ウェッジレンズは、レンズとレーザー間で生じる戻り光を抑制し、レーザーの寿命への影響を低減します。
また、反射光によって生じる信号ノイズも抑制します。従来方式と比較して、ARコーティングに起因する信頼性上の課題やコストの低減が可能です。
仕様
| 項目 | 仕様 |
|---|---|
| ファイバータイプ | SM / MM / PM またはカスタマイズ |
| 角度 | 50°～120°、±2° またはカスタマイズ |
| 曲率半径 | 4.5～15 μm またはカスタマイズ ±1 μm |
| 被覆除去長 | カスタマイズ ±0.5 mm |
| オフセット | ≤1.5° |
| ARコーティング | 780、830、840、980、1310、1480、1550 nm |
斜め研磨ファイバー（35°～50°）
高速受光器、およびレーザーと光ファイバー側面との結合に使用します。
特長
35°～50°の斜角加工により、光の伝搬経路を変更したり、大きな角度で全反射させたりすることができます。
仕様
| 項目 | 仕様 |
|---|---|
| ファイバータイプ | ファイバータイプ：SM / MM / PM、またはカスタマイズ |
| 角度 | 角度：8° ±1°（標準）、45° ±1°（標準）、またはカスタマイズ ±1° |
| 被覆除去長 | カスタマイズ ±0.5 mm |
| 面取り | 6～26 μm |

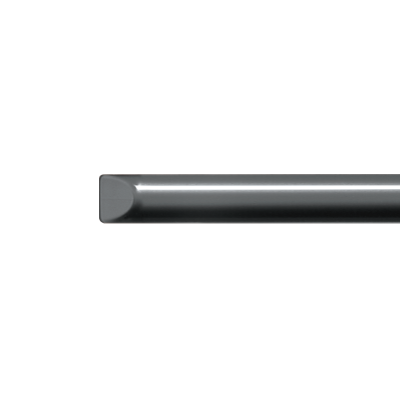

ウェッジレンズドファイバー
細長い光スポットを持つレーザーとの光結合に使用します。円筒レンズ形状によりレーザーチップとの良好なモードマッチングを実現し、高い結合効率が得られます。
特長
- 円筒レンズ
- 低損失
- 高い結合効率
- 高精度
仕様
| 項目 | 仕様 |
|---|---|
| ファイバータイプ | SM / MM / PM またはカスタマイズ |
| 角度 | 50°～120° ±2° またはカスタマイズ |
| 曲率半径 | 4.5～15 μm（標準）またはカスタマイズ ±1 μm |
| 被覆除去長 | カスタマイズ ±0.5 mm |
| 偏軸 | ≤1.5° |
| ARコーティング | 780、830、840、980、1310、1480、1550 nm |

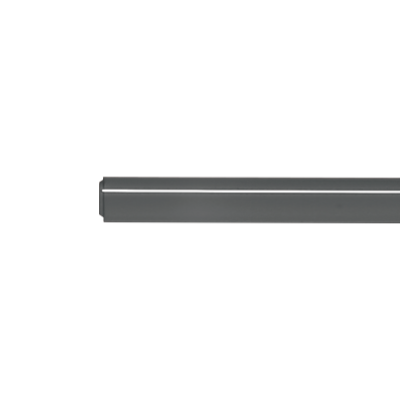

フラット研磨ファイバー
レーザーと光ファイバーの結合、および光ファイバーと受光器の結合に使用します。切断端面の光ファイバーと比較して、優れた光学性能を実現します。
特長
- 切断端面と比較して優れた光学性能
- 端面の面取りにより組み立てが容易
仕様
| 項目 | 仕様 |
|---|---|
| ファイバータイプ | SM / MM / PM またはカスタマイズ |
| 角度 | 90° ±1°（標準） |
| 被覆除去長 | カスタマイズ ±0.5 mm |
| 面取り | 5～15 μm |
| ARコーティング | 780、830、840、980、1310、1480、1550 nm、反射率 最大0.3% |

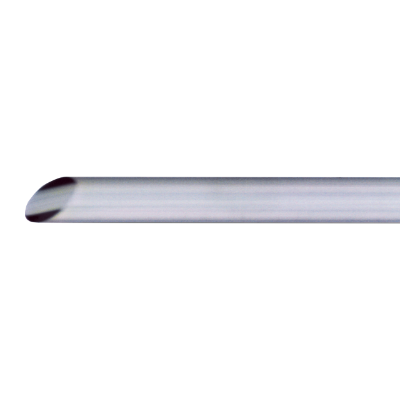

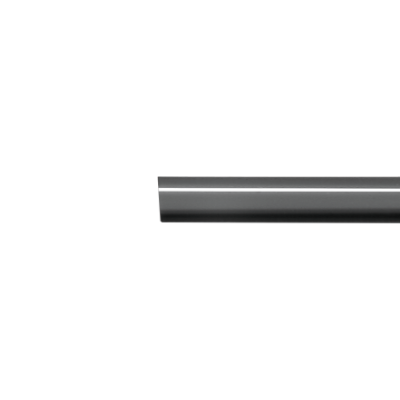

斜め研磨ファイバー（6°～10°）
高速受光器、およびレーザーと光ファイバー側面との結合に使用します。
特長
6°～10°の斜角加工により、端面からの反射光がレーザーへ戻るのを抑制します。
仕様
| 項目 | 仕様 |
|---|---|
| ファイバータイプ | SM / MM / PM またはカスタマイズ |
| 角度 | 8° ±1°（標準）、45° ±1°（標準）、またはカスタマイズ ±1° |
| 被覆除去長 | カスタマイズ ±0.5 mm |
| 面取り | 6～26 μm |

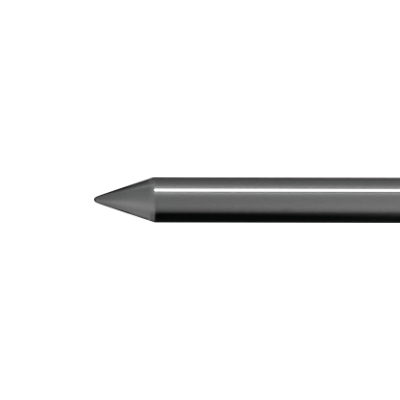

テーパーレンズドファイバー
各種レーザーとの光結合に使用します。
テーパーレンズドファイバーは、Chuxing社製の高精度研磨装置によりファイバー端面をテーパー状に研磨し、さらに特殊加工によって先端に球面マイクロレンズを形成しています。これにより、光ファイバーの開口数（NA）を拡大し、高い結合効率を実現します。
特長
- 球面レンズ
- 低損失
- 高い結合効率
- 高精度
仕様
| 項目 | 仕様 |
|---|---|
| ファイバータイプ | SM / MM / PM またはカスタマイズ |
| テーパー角度 | 50°～55°（標準）、70°～80°（標準）、110°～120°（標準）、またはカスタマイズ（30°～120°）±1° |
| 曲率半径 | 7～8 μm（標準）、またはカスタマイズ ±0.5 μm |
| 被覆除去長 | カスタマイズ ±0.5 mm |
| ARコーティング | 780、830、840、980、1310、1480、1550 nm |

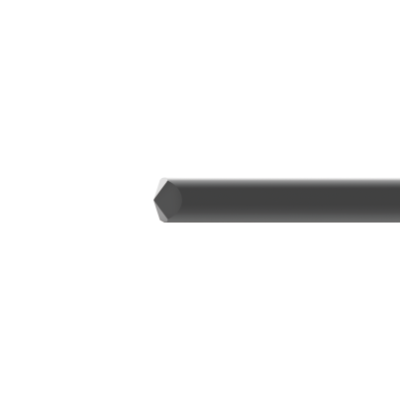

バイコニカルレンズドファイバー
1310 nm、1480 nm、1550 nm帯のレーザーの組み立て、およびレーザーや導波路デバイスとの光結合に使用します。
特長
- 高い結合効率
- X方向・Y方向の二重曲率
仕様
| 項目 | 仕様 |
|---|---|
| ファイバータイプ | SMF / MMF / PMF / 特殊ファイバー |
| 曲率半径 R | X方向：3 ≤ R ≤ 20、Y方向：3 ≤ R ≤ 20 |
| 被覆除去長 Ls | 5 ≤ Ls ≤ 30 |
| ウェッジ角 θ | 50～140 |
メタライズドファイバー（部分メタライズ）
能動・受動光デバイスの気密封止、およびFBG（ファイバーブラッググレーティング）センサーの溶接に使用します。
特長
- 低コストの化学金メッキプロセス
- 優れた密着性とはんだ付け性
- メタライズ区間の高精度制御
仕様
| 項目 | 仕様 |
|---|---|
| ファイバータイプ | SM / MM / PM またはカスタマイズ |
| 被覆除去長 | カスタマイズ ±0.5 mm |
| メッキ厚 | 3～4 μm（標準） |
| 引張強度 | >10 N（Chuxing社の溶接プロセスによる固定を前提） |
| 動作温度 | -40～+85℃ |
| 推奨溶接温度 | 300℃、10秒未満 |
| 推奨はんだ | 80% Au / 20% Sn またはその他 |

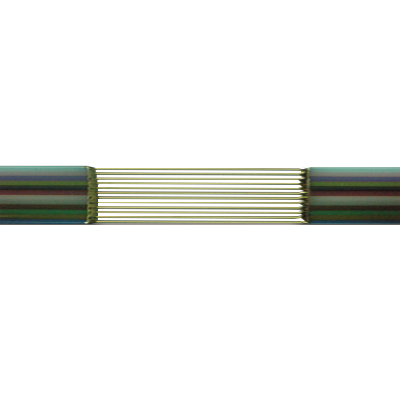

メタライズドリボンファイバー
能動・受動光デバイスの気密封止、およびFBG（ファイバーブラッググレーティング）センサーの溶接に使用します。
特長
- 低コストの化学金メッキプロセス
- 優れた密着性とはんだ付け性
- メタライズ区間の高精度制御
仕様
| 項目 | 仕様 |
|---|---|
| ファイバータイプ | リボンファイバー、カスタムファイバー |
| メタライズ長 | 5～30 mm、またはカスタマイズ ±0.5 mm |
| メッキ厚 | 3～4 μm（標準） |
| 金層厚 | 0.1 ±0.03 μm |
| 引張強度 | ≥9.8 N（Chuxing社の溶接プロセスによる固定を前提） |
| 動作温度 | -40～+85℃ |
| 推奨溶接温度 | 280～300℃、10秒未満 |

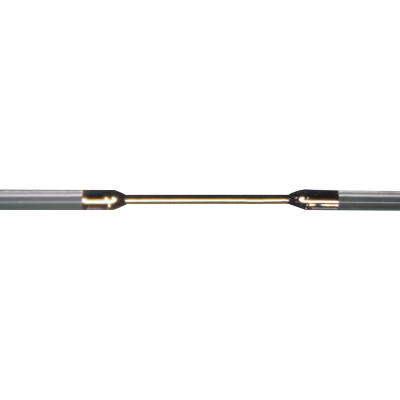

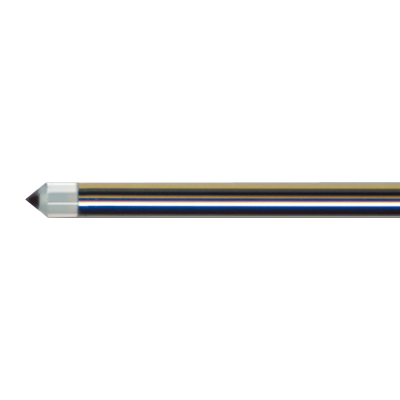

メタライズドレンズドファイバー（テーパー、ウェッジ、アングルウェッジ、平面、斜面）
光ファイバーの先端部を必要な長さだけ被覆除去し、クラッド表面にニッケル（Ni）および金（Au）をメッキすることで、ファイバーの一部をメタライズしています。良好なはんだ付け性を備え、280℃で30秒の溶接に対応します。また、優れた密着性と高い引張強度を備えています。
特長
- 低コストの化学金メッキプロセス
- 完全メタライズによる気密封止
- 高い信頼性
- 優れた引張強度と溶接性
- 優れた密着性と低損失
仕様
| 項目 | 仕様 |
|---|---|
| ファイバータイプ | 直径 ≤200 μm |
| A 裸ファイバー長 | 0.2～0.4 mm（標準）、またはカスタマイズ ±0.1 mm |
| B メタライズ長 | カスタマイズ ±0.5 mm |
| C 裸ファイバー長 | 0 mm（標準）、またはカスタマイズ ±0.5 mm |
| D 被覆除去長 | 4～55 mm |
| メタライズ層厚 | 3～4 μm（標準） |
| 金層厚 | 0.1 ±0.03 μm |
| 引張強度 | ≥9.8 N（Chuxing社の溶接プロセスによる固定を前提） |
| 動作温度 | -40～+85℃ |
| 推奨溶接温度 | 280～300℃、10秒未満 |
| 推奨はんだ | AuSn20 またはその他 |
| ARコーティング | 780、830、840、980、1310、1480、1550 nm、最大反射率 0.3% |

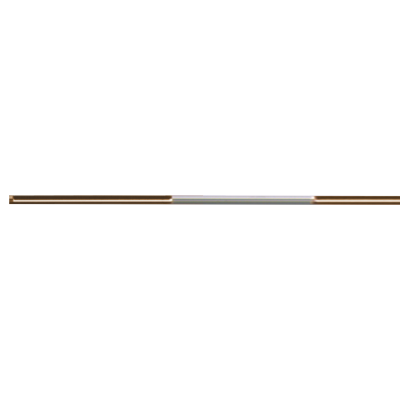

メタライズドファイバー（中間部メタライズ）
能動・受動光デバイスの気密封止、およびFBG（ファイバーブラッググレーティング）センサーの溶接に使用します。
特長
- 低コストの化学金メッキプロセス
- 優れた密着性とはんだ付け性
- メタライズ区間の高精度制御
仕様
| 項目 | 仕様 |
|---|---|
| ファイバータイプ | SM / MM / PM またはカスタマイズ |
| 被覆除去長 | カスタマイズ ±0.5 mm |
| メタライズ層厚 | 3～4 μm（標準） |
| 引張強度 | ＞10 N（Chuxing社の溶接プロセスによる固定を前提） |
| 動作温度 | -40～+85 ℃ |
| 推奨溶接温度 | 300 ℃、10秒未満 |
| 推奨はんだ | 80% Au / 20% Sn またはその他 |
