Cascade Laser Corporationについて
レーザー結晶、光学部品、レーザーランプなど、多彩なレーザー関連部品を提供する米国メーカー。
レーザーパワーメーターや保護メガネ、IRビューワーなど、各種レーザーアクセサリーも幅広く取り扱っています。
ラインナップ
Qスイッチ
- Qスイッチ 24 MHz、4 mm、せん断波、バーブ継手
- Qスイッチ 24 MHz、4 mm、せん断波、ねじ込み継手
- Qスイッチ 27 MHz、4 mm、せん断波、6 mm直角型プッシュイン継手、メートルねじ取付
- Qスイッチ 27 MHz レトロフィットキット、4 mm、せん断波、6 mm直角型プッシュイン継手、メートルねじ取付（取付金具付き）
- Qスイッチ 40 MHz、ESI 355 nm ランプ励起レーザー用
- Qスイッチ 68 MHz、Quantronixレーザー用、BNCコネクタ
- Qスイッチ 68 MHz、Quantronixレーザー用、SMCコネクタ
- Qスイッチ用過熱保護ケーブル、長さ25フィート
Qスイッチ

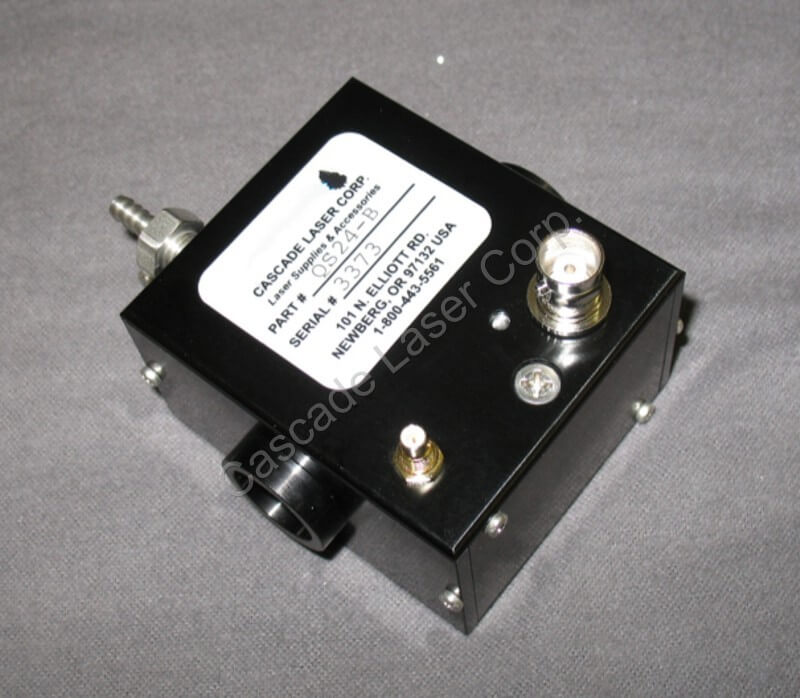

Qスイッチ 24 MHz、4 mm、せん断波、バーブ継手
スペック表
| 項目 | 仕様 |
|---|---|
| 相互作用材料 | 溶融石英 |
| 波長 | 1047～1064 nm |
| 反射防止コーティング | < 0.2% / 面 |
| 損傷しきい値 | > 1 GW/cm² |
| 透過率（シングルパス） | > 99.6% |
| 対応周波数 | 24 MHz |
| VSWR（電圧定在波比） | < 1.2:1（入力インピーダンス 50 Ω） |
| 対応有効開口径 | 3 mm、4 mm、5 mm、6.5 mm |
| クリアアパーチャ | 6.5 mm |
| ウィンドウ径 | 15 mm |
| 取付オプション | 6-32またはM3タップ穴、深さ4 mm |
| 音響モード | せん断波または圧縮波（縦波） |
| 立上り時間／立下り時間 | 173 ns/mm（せん断波） |
| RF電力定格 | 15～100 W CW |
| RF入力コネクタ | BNCメス（SMCオスも選択可能） |
| 水流量 | 最低0.2 L/min |
| 最高水温 | ＋40℃（推奨：22～32℃）。結露防止のため、室温より数℃高く設定 |
| 水冷コネクタ | バーブ継手 |
| サーマルカットオフ接続 | SMCオス |
| ハウジング／フローチャンバー材質 | アルミニウム |

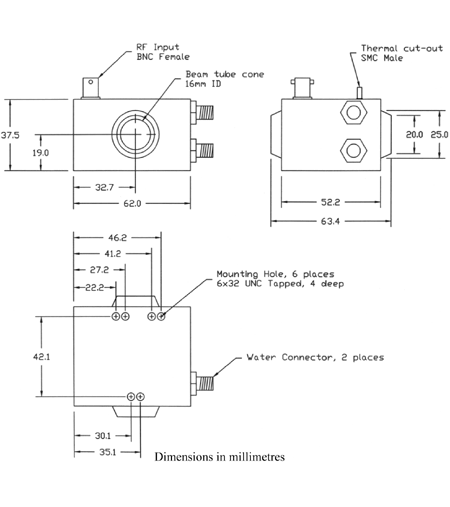

機械仕様

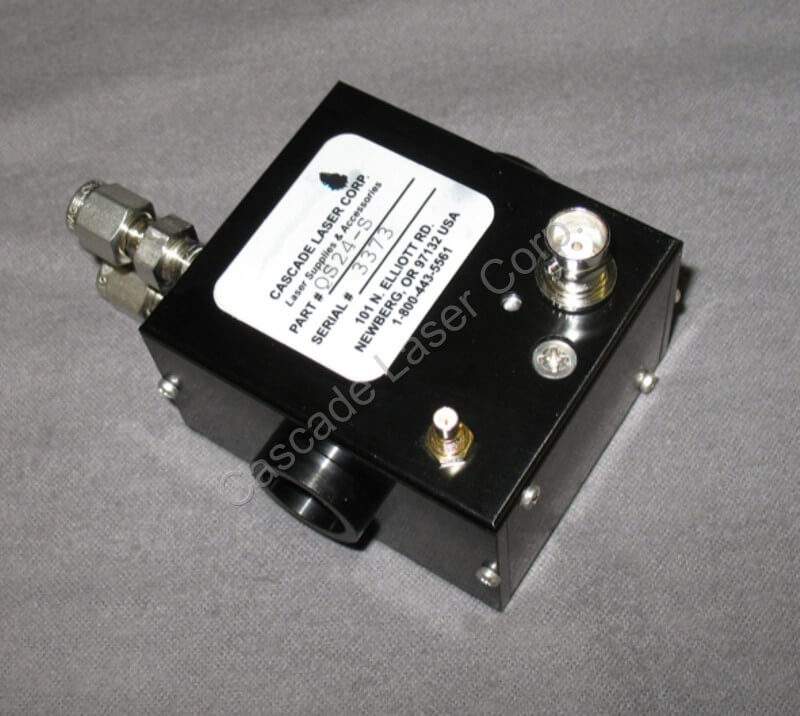

Qスイッチ 24 MHz、4 mm、せん断波、ねじ込み継手
スペック表
| 項目 | 仕様 |
|---|---|
| 相互作用材料 | 溶融石英 |
| 波長 | 1047～1064 nm |
| 反射防止コーティング | < 0.2% / 面 |
| 損傷しきい値 | > 1 GW/cm² |
| 透過率（シングルパス） | > 99.6% |
| 対応周波数 | 24 MHz |
| VSWR（電圧定在波比） | < 1.2:1（入力インピーダンス 50 Ω） |
| 対応有効開口径 | 3 mm、4 mm、5 mm、6.5 mm |
| クリアアパーチャ | 6.5 mm |
| ウィンドウ径 | 15 mm |
| 取付オプション | 6-32またはM3タップ穴、深さ4 mm |
| 音響モード | せん断波または圧縮波（縦波） |
| 立上り時間／立下り時間 | 173 ns/mm（せん断波） |
| RF電力定格 | 15～100 W CW |
| RF入力コネクタ | BNCメス（SMCオスも選択可能） |
| 水流量 | 最低0.2 L/min |
| 最高水温 | ＋40℃（推奨：22～32℃）。結露防止のため、室温より数℃高く設定 |
| 水冷コネクタ | ねじ込み圧縮継手 |
| サーマルカットオフ接続 | SMCオス |
| ハウジング／フローチャンバー材質 | アルミニウム |
機械仕様

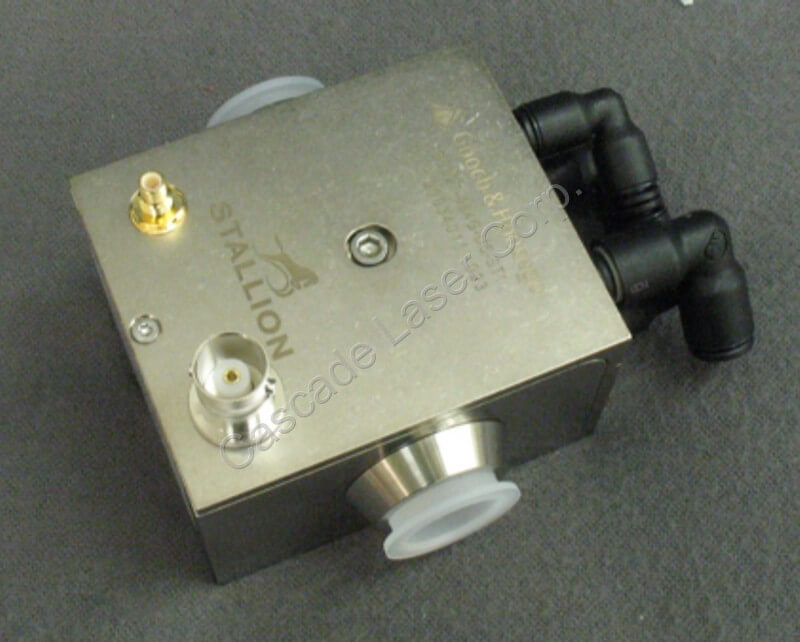

Qスイッチ 27 MHz、4 mm、せん断波、6 mm直角型プッシュイン継手、メートルねじ取付
スペック表
| 項目 | 仕様 |
|---|---|
| 相互作用材料 | 溶融石英 |
| 波長 | 1047～1064 nm |
| 反射防止コーティング | < 0.2% / 面 |
| 損傷しきい値 | > 1 GW/cm² |
| 透過率（シングルパス） | > 99.6% |
| 対応周波数 | 27.12 MHz |
| VSWR（電圧定在波比） | < 1.2:1（入力インピーダンス 50 Ω） |
| 対応有効開口径 | 3 mm、4 mm、5 mm、6.5 mm |
| クリアアパーチャ | 6.5 mm |
| ウィンドウ径 | 15 mm |
| 取付オプション | 6-32またはM3タップ穴、深さ4 mm |
| 音響モード | せん断波または圧縮波（縦波） |
| 立上り時間／立下り時間 | 173 ns/mm（せん断波） |
| RF電力定格 | 15～100 W CW |
| RF入力コネクタ | BNCメス（SMCオスも選択可能） |
| 水流量 | 最低0.2 L/min |
| 最高水温 | ＋40℃（推奨：22～32℃）。結露防止のため、室温より数℃高く設定 |
| 水冷コネクタ | 6 mm直角型プッシュイン継手 |
| サーマルカットオフ接続 | SMCオス |
| ハウジング／フローチャンバー材質 | アルミニウム |

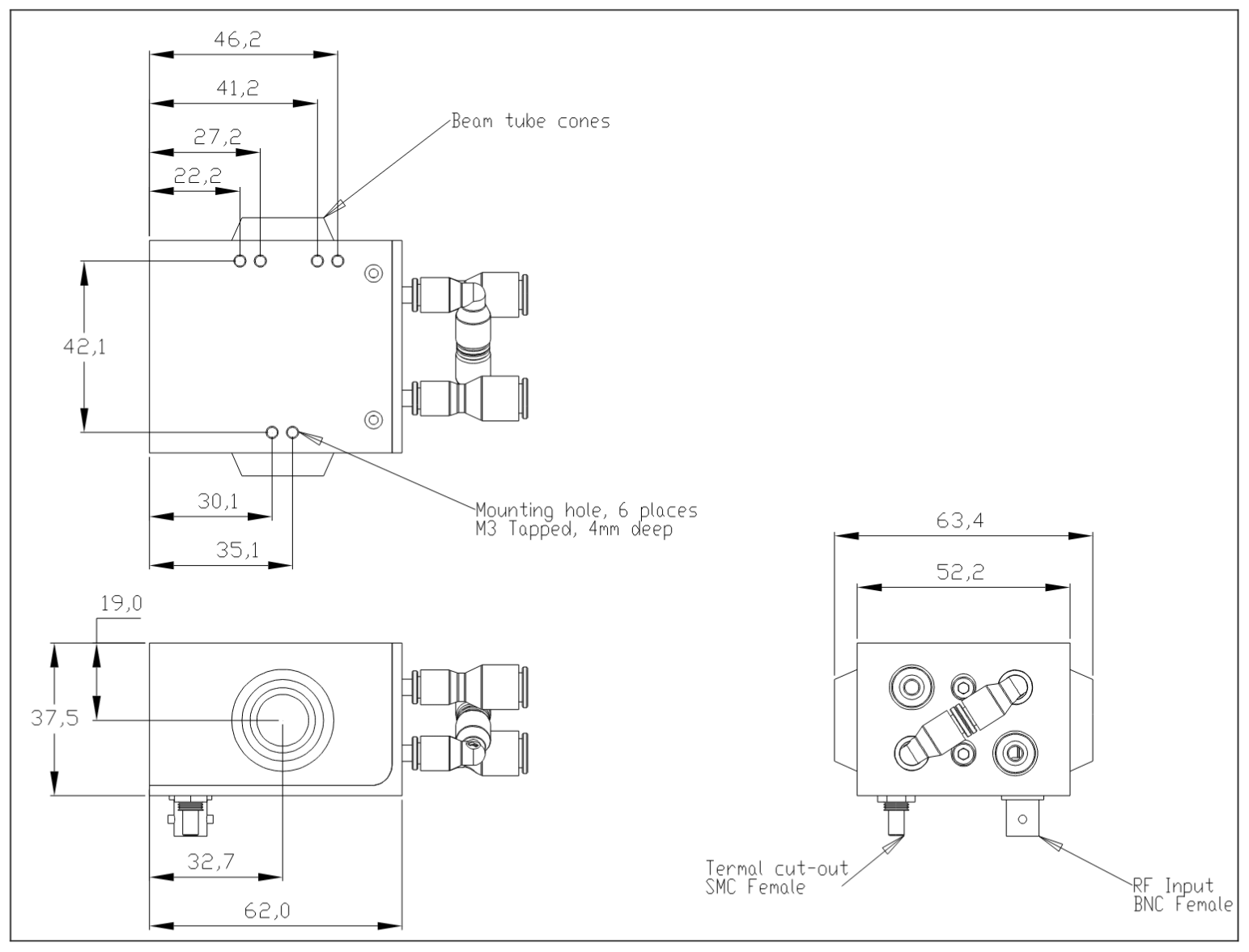

機械仕様

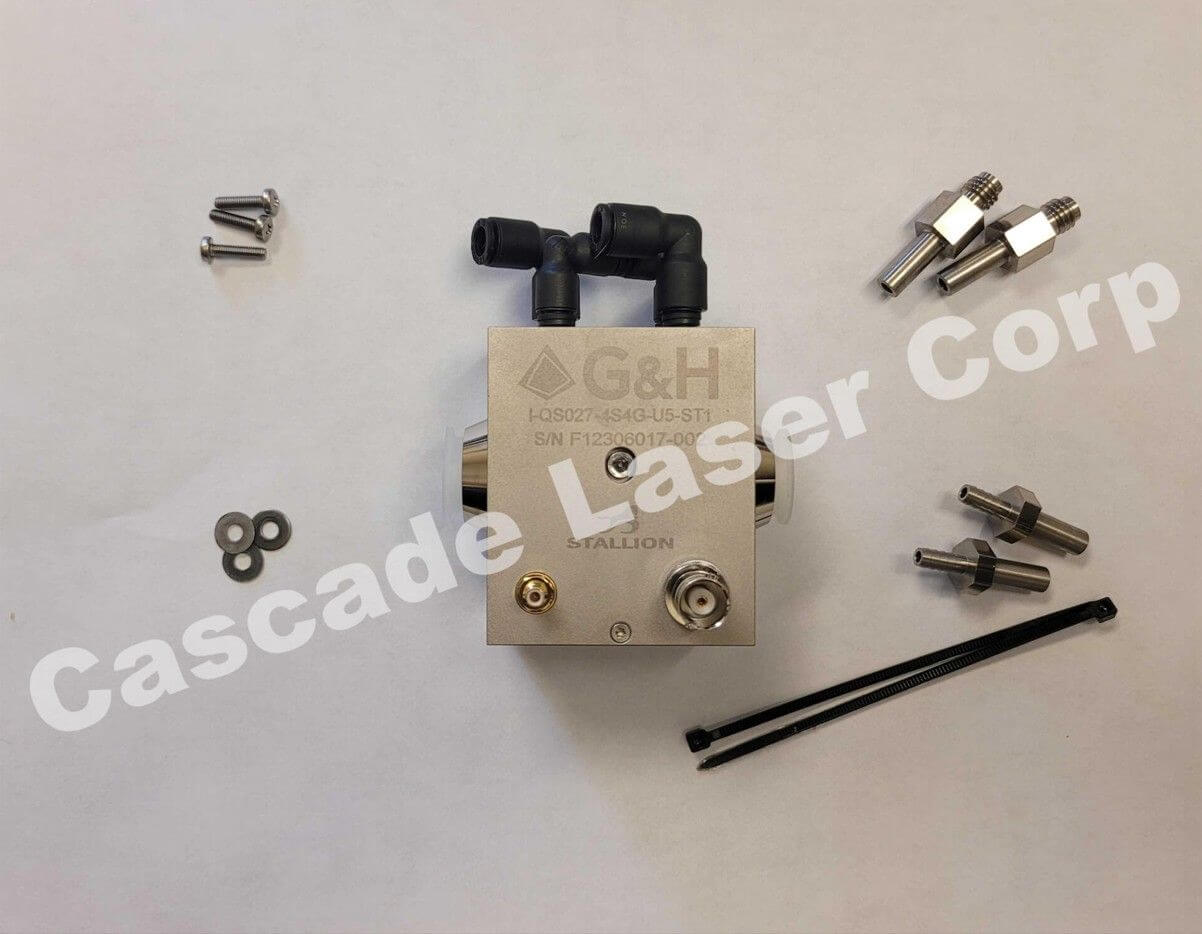

Qスイッチ 27 MHz レトロフィットキット、4 mm、せん断波、6 mm直角型プッシュイン継手、メートルねじ取付（取付金具付き）
本キットは、Gooch & Housegoをはじめとするメーカーが製造した一般的な27 MHz Qスイッチの交換・レトロフィット用に設計されています。
6 mmクイックコネクト水冷継手を備えた27 MHz Qスイッチに加え、Lee Laser、Control Laser、US Laser、Laser Applications、Rofin Sinarなど、多くのメーカーやOEMで使用されているねじ込み継手およびバーブ継手に対応するアダプターが付属しています。
スペック表
| 項目 | 仕様 |
|---|---|
| 相互作用材料 | 溶融石英 |
| 波長 | 1047～1064 nm |
| 反射防止コーティング | < 0.2% / 面 |
| 損傷しきい値 | > 1 GW/cm² |
| 透過率（シングルパス） | > 99.6% |
| 対応周波数 | 27.12 MHz |
| VSWR（電圧定在波比） | < 1.2:1（入力インピーダンス 50 Ω） |
| 対応有効開口径 | 3 mm、4 mm、5 mm、6.5 mm |
| クリアアパーチャ | 6.5 mm |
| ウィンドウ径 | 15 mm |
| 取付オプション | 6-32またはM3タップ穴、深さ4 mm |
| 音響モード | せん断波または圧縮波（縦波） |
| 立上り時間／立下り時間 | 173 ns/mm（せん断波） |
| RF電力定格 | 15～100 W CW |
| RF入力コネクタ | BNCメス（SMCオスも選択可能） |
| 水流量 | 最低0.2 L/min |
| 最高水温 | ＋40℃（推奨：22～32℃）。結露防止のため、室温より数℃高く設定 |
| 水冷コネクタ | 6 mm直角型プッシュイン継手 |
| サーマルカットオフ接続 | SMCオス |
| ハウジング／フローチャンバー材質 | アルミニウム |
機械仕様

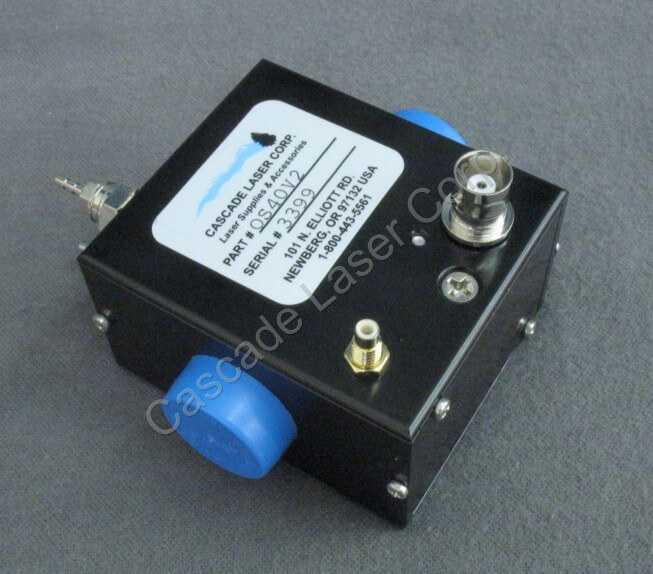

Qスイッチ 40 MHz、ESI 355 nm ランプ励起レーザー用
ESI製355 nmランプ励起レーザーに使用される、40 MHz Qスイッチです。

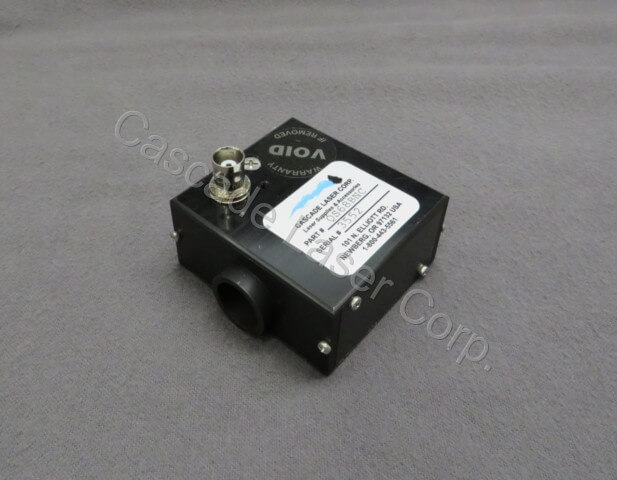

Qスイッチ 68 MHz、Quantronixレーザー用、BNCコネクタ
Quantronix製レーザー用の68 MHz Qスイッチ（BNCコネクタ）です。Quantronixレーザーのモデル114、116、117、118、416などに対応します。
対応型番：0103-00858、3011206

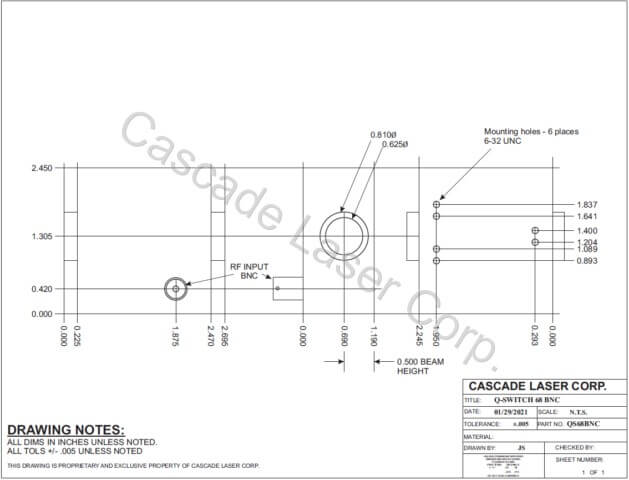

機械仕様
Qスイッチ 68 MHz、Quantronixレーザー用、SMCコネクタ
Quantronix製レーザー用の68 MHz Qスイッチ（SMCコネクタ）です。Quantronixレーザーのモデル114、116、117、118、416などに対応します。
対応型番：0103-00858、3005-53-000、3011206
機械仕様

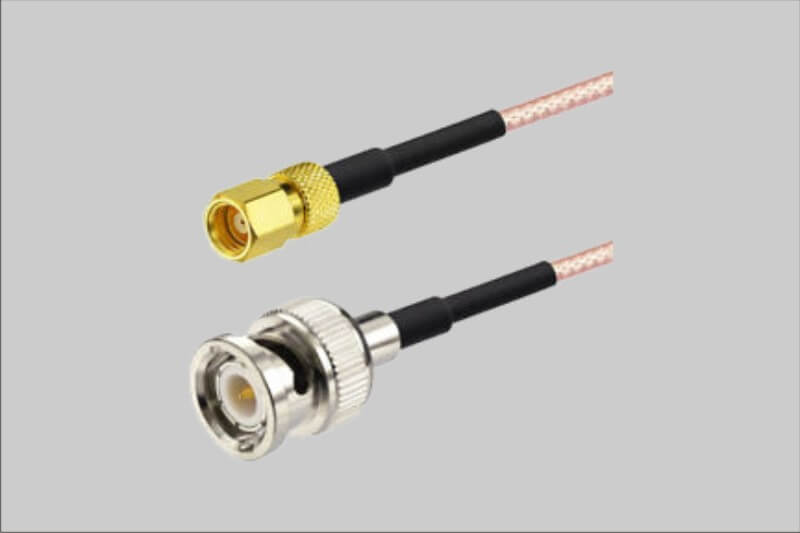

Qスイッチ用過熱保護ケーブル、長さ25フィート
長さ25フィート、50 ΩのQスイッチ用過熱保護ケーブルです。
Qスイッチの過熱保護コネクタとRFドライバを接続するためのケーブルで、Control Laser、Lee Laser、Laser Applications、Electroxをはじめとする多くのメーカーのレーザーに使用されています。
