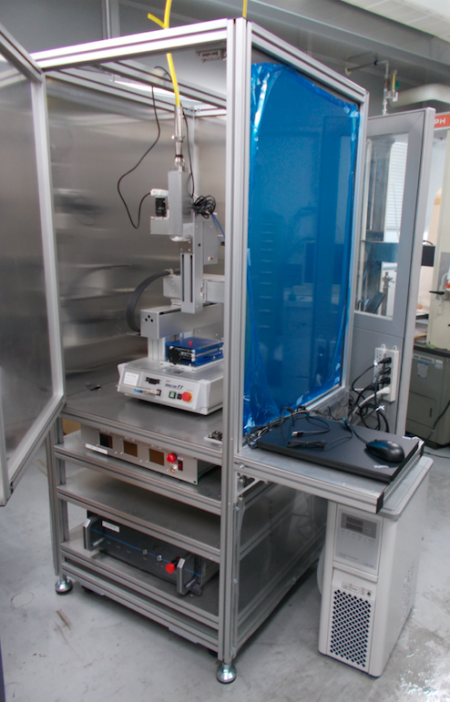

NIRレーザー加工装置 500W

NIRレーザー加工装置

NIRレーザ加工装置

用途

PMS処理（金属表面にプラスチックとの接合を目的とした隆起微細構造の形成）
金属３Dプリンター用

加工画像

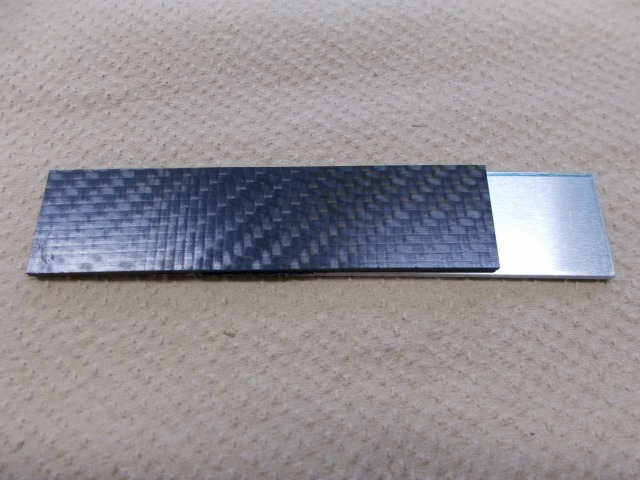

CFRTP(PA66)とアルミの接合

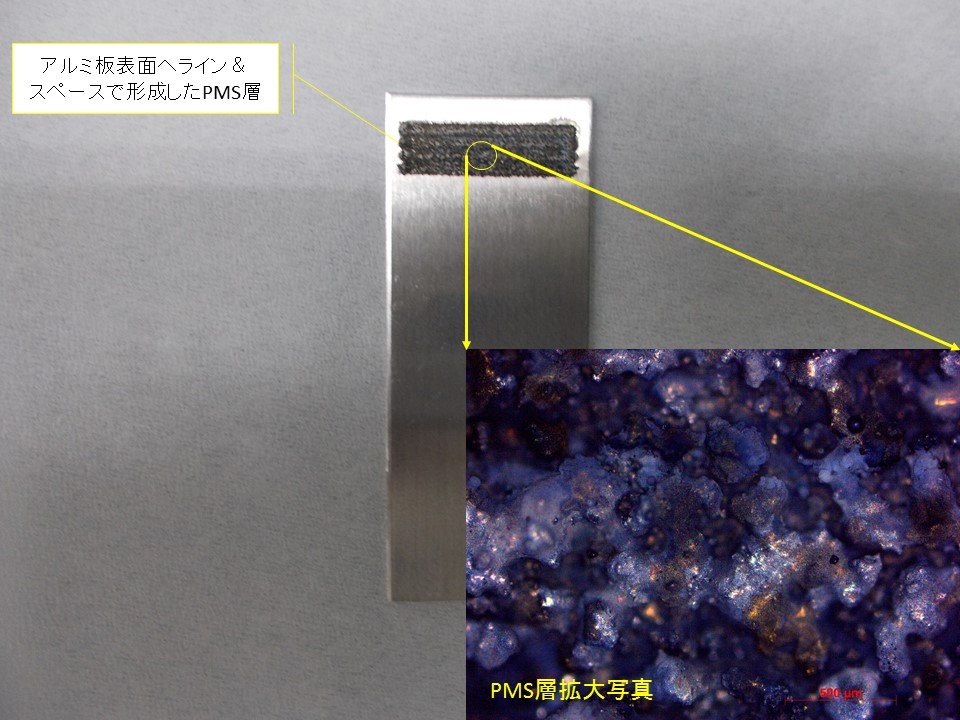

アルミ表面のPMS層

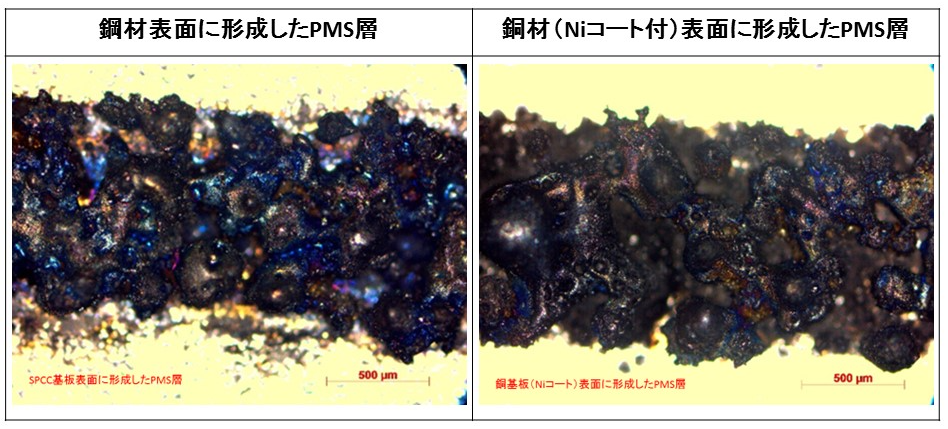

鋼材表面のPMS層

製品仕様

光源

項目	仕様	備考
タイプ	ファイバーレーザ
波長	1070nm
出力	>500W＠ファイバー端
動作方法	CW及びモジュレーション

加工ヘッド

項目	仕様	備考
スポット径	約φ1mm
焦点距離	約200㎜
加工面観察	CMOSカメラ	加工面同軸観察
分光計測機能	SMAファイバー伝送方式	分光器接続可能

ステージ

項目	仕様	備考
ロボット	XYZ3軸直行ロボット
X軸ストローク	200mm
Y軸ストローク	150mm
Z軸ストローク	100mm
X軸速度	1~600mm/s（無負荷時）
Y軸速度	1~540mm/s（無負荷時）
Z軸速度	1~400mm/s（無負荷時）	最大可搬重量（6㎏）
制御方法	PC制御	制御ソフトによる

ユーティリティ

項目	仕様	備考
電源	AC200V 30A / AC100V 20A
冷却水	循環冷却水装置	精製水利用

制御装置

レーザー及びステージ連動
メイン画面タッチパネル式
レーザ発振モード設定
CW、パルス切替（Duty設定）
レーザ出力設定
インターロック機能
各種インターロック連動

筐体

レーザクラス４対応
鋼板パネル
ドアインターロック
機能付き
レーザ発振停止
