ステージコントローラユニット

ステージコントローラーユニットはレーザーマーカーのオプションです。

レーザー光を固定したまま、ワークをXYZ+θステージで動かすことでレーザー加工を行います。これにより、ガルバノミラーでレーザーを走査する方式とは異なり、レンズを通してレーザーを照射します。

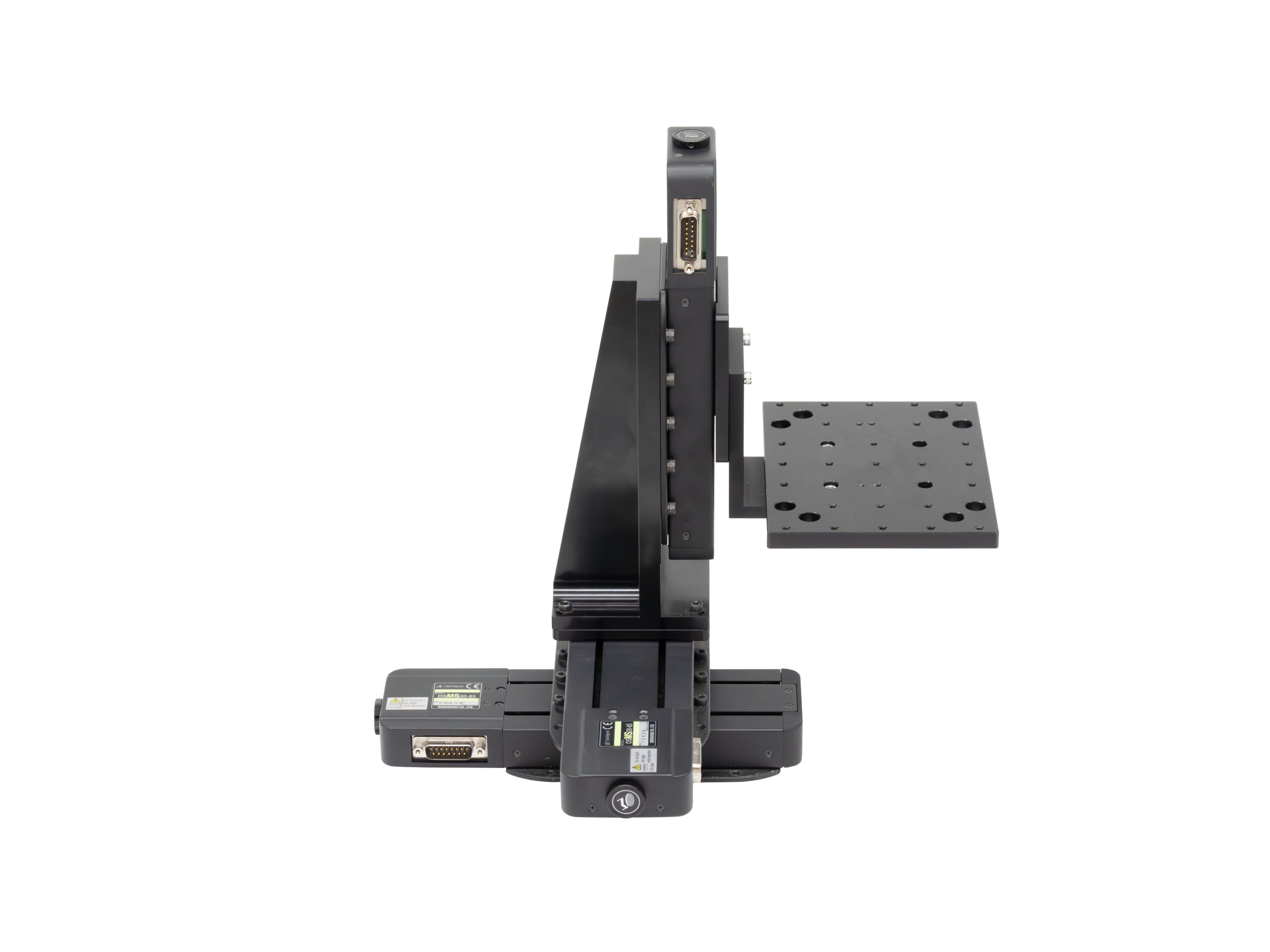

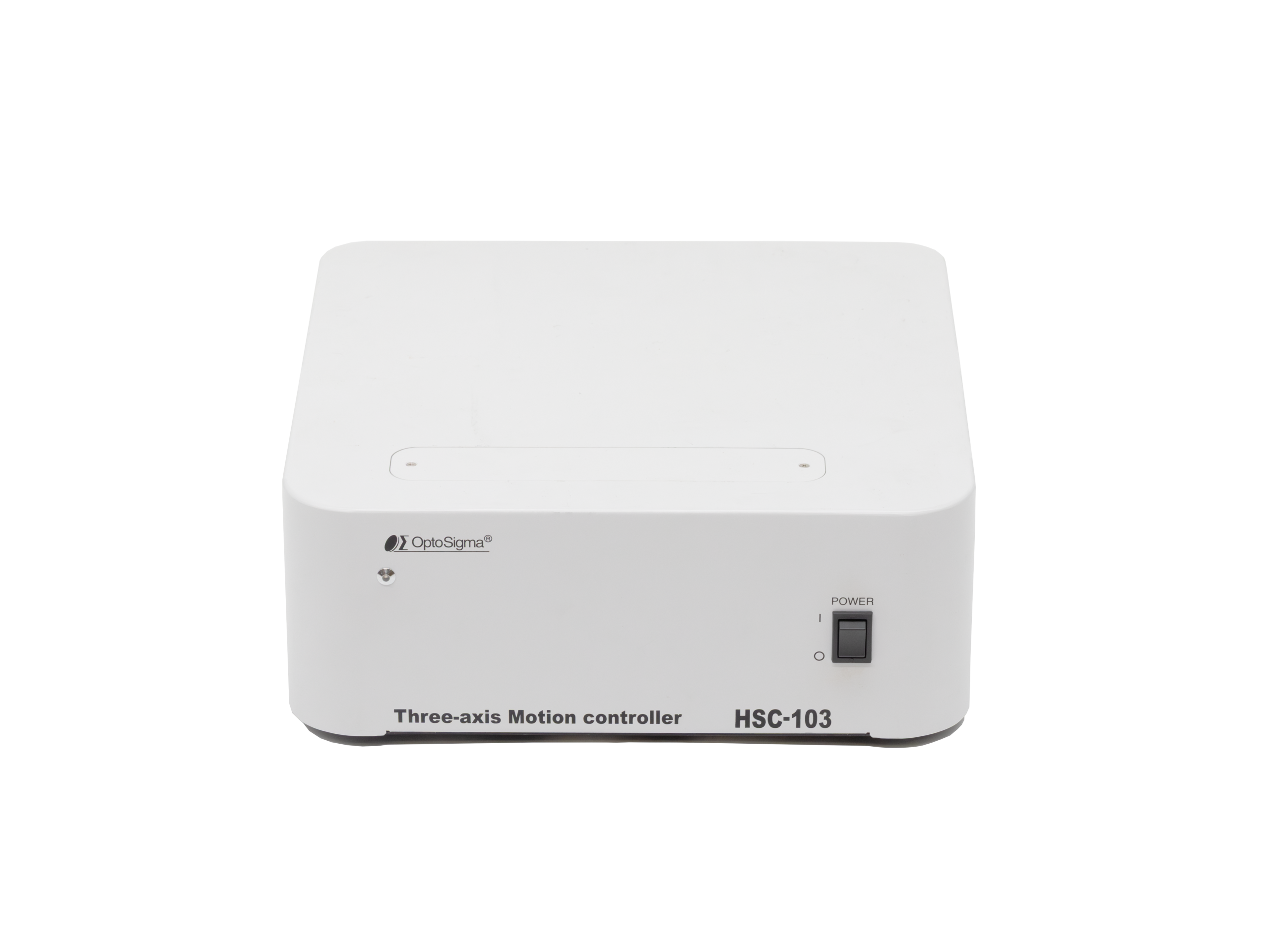

製品はステージ、コントローラー、ソフト（光響オリジナルソフト：「XYZステージコントローラー」）のセットとなっています。（個別での販売は行っていません）

• 精度良く所望の位置に加工が可能
• 任意の間隔で直線加工が可能
• 複数直線の加工開始位置を設定可能
• 加工速度の設定が可能
• 全機種対応（ハンディ、インナーマーカーを除く）
• 対物レンズユニット、短焦点レンズを用いた広範囲の加工可能
• fθレンズより精度良く、かつ極小スポットの加工が可能
• 加工範囲が狭い極微細オプション、短焦点レンズでも、ステージを動かすことで広範囲の加工が可能

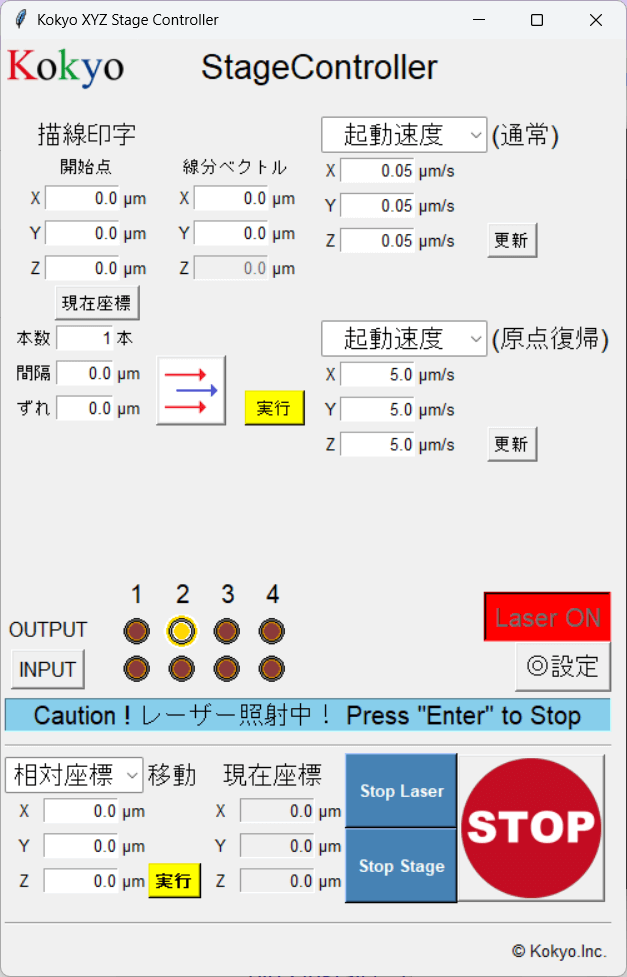

ソフトウェアの機能

• 平行線の印字

→指定した開始座標から、任意の長さの線分を、設定した本数、設定した間隔で平行に印字できる。平行線は、一方向への連続的なずれ、または往復でのずれを選択して描画できる。

• 速度設定

→ステージの動作速度を細かく調整できる。移動開始時の立ち上がり速度、最大速度、加速・減速にかかる時間、原点復帰速度が設定可能。

• レーザー出力ボタン

→レーザー照射中に「Stop Laser」、「Stop Stage」、「STOP」またはEnterキーでレーザー及びステージの停止操作可能。それぞれレーザーのみの停止、ステージのみの停止、または両方の同時停止から、状況に応じた最適な停止方法を選択可能。

• 指定座標への移動

→ステージを数値入力により正確な位置へ移動可能。絶対座標（基準点からの位置）と相対座標（現在の位置からの移動量）の両方に対応し、設定した機械原点への復帰もワンタッチで行える。

• 座標表示機能

→現在のステージ位置を表示。
