特殊光ファイバー

特殊光ファイバーは、YOECの開発戦略において極めて重要な位置を占めています。当社は、先端技術と充実した設備を備えた、特殊光ファイバーのための研究開発・製造プラットフォームを完全統合的に構築しています。これにより、当社は世界有数の総合的かつ専門的な特殊光ファイバーの製造業者、応用業者、そしてサービスプロバイダーとしての地位を確立しています。

YOECは、パンダ偏波保持光ファイバー、レーザー光ファイバー、曲げ不感性光ファイバー、フォトニック結晶光ファイバーなど、幅広い光ファイバー製品の研究開発、製造、供給体制を確立しています。当社の偏波保持光ファイバーの性能指標、製品の一貫性、そして信頼性は業界最高水準を誇り、YOECは偏波保持光ファイバーの主要メーカー、サービスプロバイダー、そしてサプライヤーとして確固たる地位を築いています。

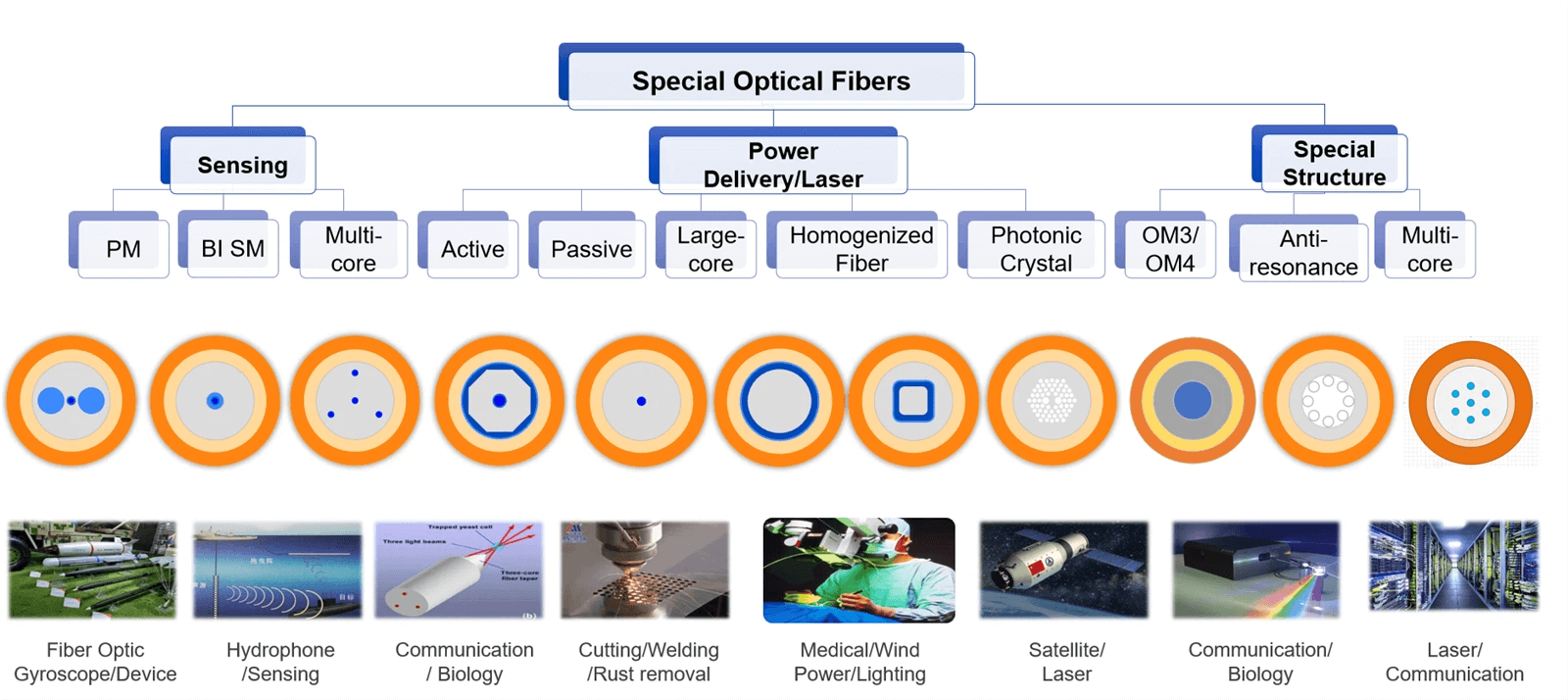

特殊光ファイバーラインナップ

フッ素添加石英毛細管

フッ素添加石英毛細管

YOECのフッ素ドープ石英キャピラリーは、高精度ストレッチタワーで製造され、優れた幾何学的寸法制御を実現しています。長さ、壁厚、フッ素ドープ厚さ、内径と外径の比率はすべてカスタマイズ可能で、光学、医療、エレクトロニクスなど、様々な用途に対応します。

アプリケーション

  • ファイバーバンドルコンバイナ – 医療用プローブ
  • レーザー
  • 分析化学

特徴

  • 高精度な幾何学的寸法制御
  • 優れたバッチ安定性
  • カスタマイズ可能なフッ素濃度
  • カスタマイズ可能なフルドープチューブ
  • カスタマイズ可能な長さ

仕様
■セミドープフッ素キャピラリー

製品タイプ 内径 （µm） 外径 （µm） フッ素ドープ層 / 内径比 NA
FDT 300/900-22 300±20 900±30 >1.1 0.22±0.02
FDT200/760-22 200±20 760±30 >1.1 0.22±0.02
FDT400/750-22 400±30 750±30 >1.1 0.22±0.02
FDT 850/1150-22 850±30 1150±30 >1.1 0.22±0.02
FDT 800/1500-22 800±30 1500±30 >1.1 0.22±0.02
FDT 500/1500-22 500±30 1500±30 >1.1 0.22±0.02
FDT1000/1250-22 1000±30 1250±30 >1.1 0.22±0.02

■フッ素添加毛細管

製品タイプ 内径 （µm） 外径 （µm） NA
FDTA 1350/1650-22 1350±50 1650±50 0.22±0.02
FDTA 1000/1350-22 1000±50 1350±50 0.22±0.02
FDTA 1000/1250-22 1000±50 1250±50 0.22±0.02
FDTA 950/1100-22 950±50 1100±50 0.22±0.02
FDTA 850/1150-22 850±50 1150±50 0.22±0.02
FDTA 800/1500-22 800±100 1500±100 0.22±0.02
FDTA 450/750-22 400+50/-0 750±50 0.22±0.02

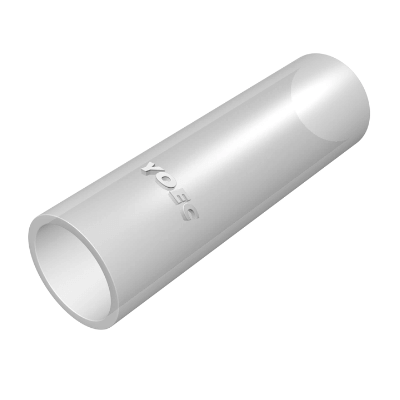

石英毛細管

石英毛細管

YOECの石英キャピラリーチューブは高純度石英ガラスで製造されており、高温の延伸炉にゆっくりと送り込まれ、高精度の微圧制御システムと高精度の牽引装置によって制御され、様々な幾何学的寸法のガラスキャピラリーチューブを製造できます。

アプリケーション

  • 光通信用封止スリーブ
  • レーザー医療用途向けガラス管
  • 光ファイバー融着テーパー加工
  • レーザー医療処置
  • 絶縁構造部品
  • フォトニック結晶ファイバー

特徴

  • 高純度
  • 優れた形状均一性
  • 良好なバッチ安定性
  • 様々なサイズにカスタマイズ可能

仕様

特性 単位 製品仕様
製品タイプ / TB 290/1000 TB 950/1500
内径 µm 290 ± 50 950 ± 50/-0
外径 µm 1000 ± 50 1500 ± 50
内穴偏心 % ≤1.2
たわみ µm 15

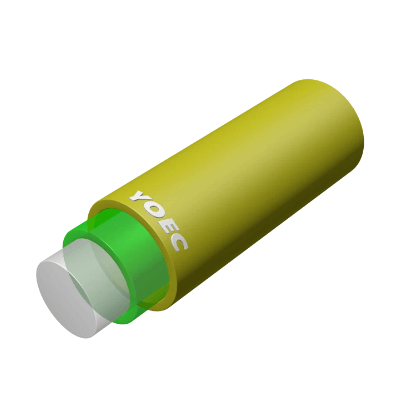

耐熱繊維

耐熱繊維

YOECの耐高温光ファイバーは、通信、センシング、レーザー、医療などの分野で、特に高温または低温の過酷な環境下で使用されています。耐高温アクリルコーティングとポリイミドコーティングにより、それぞれ150℃以下と300℃以下の温度でも光ファイバーの正常な動作が保証されます。また、金属光ファイバーは400℃から700℃の高温環境でも使用できます。

アプリケーション

  • 航空宇宙
  • 医療機器
  • 石油化学産業

特徴

  • 高い安定性と信頼性
  • 優れた耐高温性
  • 金属繊維の溶接が可能

仕様
■製品仕様（1）

特性 単位 製品仕様
製品タイプ / HT 9/125-14/250 HT 9/125-14/155
光学特性
モードフィールド径（1310nm） dB/km 9.2±0.4
モードフィールド径（1550nm） dB/km 10.4±0.8
ファイバーカットオフ波長 µm ≤1290
減衰量（1310nm） dB/km ≤0.4 ≤1.0
減衰量（1550nm） dB/km ≤0.25 ≤0.8
幾何学的特性
クラッド径 µm 125.0±1.0 125.0±2.0
コーティング径 µm 245.0±5.0 155.0±5.0
クラッドの真円度誤差 % ≤1.0 ≤1.0
コア/クラッド同心度許容差 µm ≤0.8 ≤0.8
コーティング/クラッド同心度偏差 µm ≤6.0 /
環境特性および機械特性
遮蔽張力 kpsi 100
動作温度範囲 ℃ -65~+150
コーティング材料 / 耐熱アクリル樹脂 ポリイミド

■製品仕様（2）

特性 単位 製品仕様
製品タイプ HTG 50/125-20/250 HTG 62.5/125-27/250 HTG 50/125-20/155 HTG 62.5/125-27/155
光学特性
850nmにおける減衰量 nm ≤3.0 ≤3.0 ≤4.0 ≤4.0
1300nmにおける減衰量 nm ≤1.0 ≤1.0 ≤2.0 ≤2.0
850nmにおける帯域幅 MHz▪km ≥150 ≥150 ≥150 ≥150
1300nmにおける帯域幅 MHz▪km ≥300 ≥300 ≥300 ≥300
開口数 / 0.200±0.015 0.275±0.015 0.200±0.015 0.275±0.015
形状特性
コア径 µm 50.0±2.5 62.5±2.5 50.0±3.0 62.5±3.0
クラッド径 µm 125.0±1.0 125.0±1.0 125.0±2.0 125.0±2.0
コーティング径 µm 245.0±10.0 245.0±10.0 155.0±5.0 155.0±5.0
クラッド真円度 % ≤1 ≤1 ≤1 ≤1

■製品仕様（3）

特性 単位 製品仕様
製品タイプ HTSI 105/125-22/250-150 HTSI 200/220-22/400-150 HTSI 400/440-22/660-150 HTSI 105/125-22/155-300
光学特性
開口数 / 0.22±0.02
幾何学的特性
コア径 µm 105±2.0 200±5.0 400±8.0 105±2.0
クラッド径 µm 125.0±1.0 220.0±5.0 440.0±8.0 125.0±2.0
コーティング径 µm 250.0±10.0 400.0±20.0 650.0±30.0 155.0±5.0
コア/クラッド同心度公差 µm ≤1.0 ≤3.0 ≤3.0 ≤1.0
コア真円度 % ≤3.0
クラッド真円度 % ≤2.0
環境および機械特性
遮蔽張力 kpsi 100
動作温度 ℃ -65~+150
材質説明
コア材質 / 純粋溶融シリカガラス
クラッド材質 / フッ素添加溶融シリカガラス
コーティング材質 / 耐熱アクリル樹脂 ポリイミド

■製品仕様（4）

特性 単位 製品仕様
製品タイプ HTSI 200/220-22/250-300 HTSI 400/440-22/480-300
光学特性
開口数 / 0.22±0.02
幾何学的特性
コア径 µm 200±5.0 400±8.0
クラッド径 µm 220.0±5.0 440.0±8.0
コーティング径 µm 250.0±5.0 480.0±10.0
コア/クラッド同心度公差 µm ≤3.0
コア真円度 % ≤3.0
クラッド真円度 % ≤2.0
環境および機械特性
遮蔽張力 kpsi 100
動作温度 ℃ -65~+150
材質説明
コア材質 / 純粋溶融シリカガラス
クラッド材質 / フッ素添加溶融シリカガラス
コーティング材質 / ポリイミド

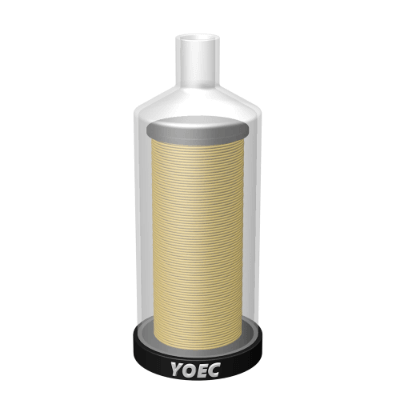

ドローン光ファイバーリール

ドローン光ファイバーリール

光ファイバーリールは、UAV の空中端末と地上端末間の画像信号伝送用に設計されています。小型、軽量、強力な落下耐性、優れた耐干渉性能、およびファイバーの簡単なリリースを特徴としています。ファイバーは UAV 専用の耐屈曲ファイバーを使用し、強力な引張強度、安定した信号伝送、高い信頼性、および低いビットエラー率を提供します。UAV マッピング、検査、セキュリティなどの分野で幅広く適用できます。

アプリケーション

  • ドローンにおける長距離画像信号伝送に使用できます。

特徴

  • コンパクトサイズ、軽量
  • 優れた曲げ性能
  • 強力な耐干渉性能
  • 容易なファイバーリリース

仕様

製品名 単位 ドローン光ファイバーリール
ファイバー外径 mm 0.25 ± 0.05
波長（1310 nm時） dB/km 減衰率 ≤0.35
波長（1550 nm時） dB/km 減衰率 ≤0.25
タイトバッファカラー / ナチュラル（透明）
ファイバー長 m 10010-60010
ファイバータイプ / G657A2
動作温度 ℃ -40~+85
光コネクタ / FC/UPC

■光ファイバーサイズ

マテリアル 繊維長
（メートル）		 サイズ 空リール正味重量 完成品正味重量
（ΦD=0.25 mm）		 完成品正味重量
（ΦD=0.27 mm）		 完成品正味重量
（ΦD=0.30 mm）
Black ABS 3010 Φ117*H235 mm 174 g 367 g 403 g 454 g
5010 Φ117*H235 mm 174 g 495 g 555 g 640 g
10010 Φ135*H360 mm 315 g 956 g 1076 g 1246 g
15010 Φ135*H360 mm 315 g 1275 g 1455 g 1710 g
20010 Φ157*H405 mm 480 g 1761 g 2001 g 2341 g
25010 Φ157*H405 mm 480 g 2081 g 2381 g 2806 g
30010 Φ198*H460 mm 745 g 2666 g – –
40010 Φ198*H460 mm 745 g 3306 g – –
50010 Φ200*H510 mm 685 g 3886 g – –
60010 Φ200*H510 mm 685 g 4526 g – –

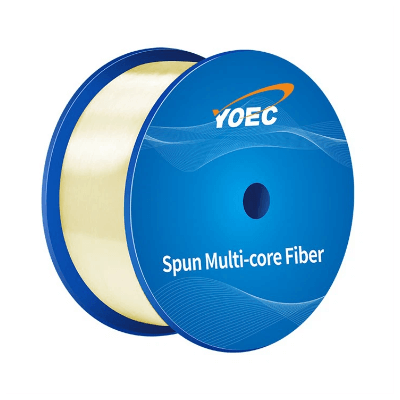

紡糸マルチコアファイバー

紡糸マルチコアファイバー

YOEC紡糸多芯光ファイバーは、主に3次元センシング分野に使用され、立体的なセンシング特性を有しています。本光ファイバーは、3芯光ファイバーの母材を回転紡糸することで製造される3芯構造を採用しています。均一な構造を有し、分散センシングと低クロストークを実現しており、構造安全検査やスマート医療などの3次元形状センシング技術分野に応用できます。

アプリケーション

  • 航空宇宙
  • 医療機器
  • 原子力産業

特徴

  • 優れた耐放射線性
  • 使用時における高い安定性と信頼性

仕様
■製品仕様（シングルモード）

特性 単位 製品仕様
製品タイプ RSM13-125-U25 RSM15-125-U25
光学特性
動作波長 nm 1310 1550
カットオフ波長 nm 1100-1290 1290-1520
モードフィールド径 µm 6.0±1.0 6.5±1.0
減衰量 dB/km ≤1.5
減衰量（100kradの放射線量時） dB/km ≤3.0
幾何学的特性
クラッド径 µm 125.0±1.0
コーティングの種類 / 二層UV硬化アクリル樹脂
コーティング径 µm 245±3.0
クラッドの真円度 % ≤1.0
コアの同心度 µm ≤1.0
環境特性および機械特性
動作温度 ℃ -45~+85
遮蔽張力 kpsi 100

■製品仕様（偏光保持）

特性 単位 製品仕様
製品タイプ / RPM13-125-U25 RPM15-125-U25
光学特性
動作波長 nm 1310 1550
カットオフ波長 nm 1100-1290 1290-1520
モードフィールド径 µm 6.0±1.0 6.5±1.0
減衰量 dB/km ≤1.5
ビート長 mm ≤2.5 ≤3.0
標準クロストーク dB/km ≤-25
減衰量（100kradの放射線量時） dB/km ≤3.0
幾何学的特性
クラッド径 µm 125.0±1.0
コーティングの種類 / 二層UV硬化アクリル樹脂
コーティング径 µm 245±3.0
クラッドの真円度 % ≤1.0
コアの同心度 µm ≤1.0
環境特性および機械特性
動作温度 ℃ -45~+85
遮蔽張力 kpsi 100

※カスタマイズ情報
動作波長、モードフィールド径、ピッチ長、形状寸法、コーティング材料、遮蔽張力などのパラメータは、お客様のご要望に応じてカスタマイズ可能です。
