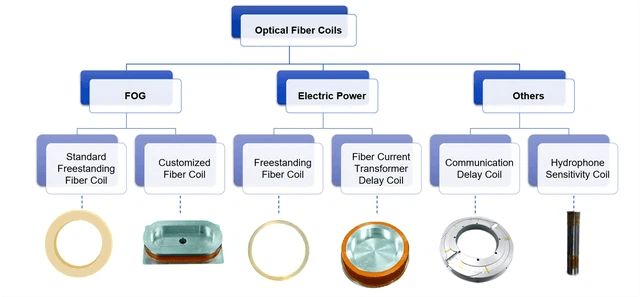

光ファイバーコイル
YOECは光ファイバージャイロスコープ用の光ファイバーコイルに特化し、包括的な業界チェーンを構築しています。複数のコア技術と発明特許を保有し、航空宇宙、海洋監視、スマートグリッド、産業用レーザー、新エネルギー、次世代光通信など、幅広い分野に応用可能なソリューションを提供しています。お客様に価値を提供することに尽力し、光ファイバーセンシング（光ファイバージャイロスコープとハイドロフォンの統合ソリューションを提供）、光ファイバーパワー伝送（ファイバーレーザーのアップストリームソリューションを提供）、そして熱管理と次世代光通信（高度な熱ソリューションとAIコンピューティングサポートを提供）という3つの主要な成長曲線に沿って前進しています。
ファイバージャイロコイル
このコイルは高精度FOG用に設計・製造されており、0.01°/hのFOGの研究開発ニーズを満たします。小径パンダPMFとUV硬化接着剤を使用し、多極対称巻線を採用しています。高精度FOGに最適なソリューションを提供します。
アプリケーション
- Φ98 mm クローズドループFOG
- その他のサイズのクローズドループFOG
特徴
- 優れた温度・振動性能
- 優れた温度補償特性
- 先進の多極対称巻線方式
- 高い信頼性と最高の価値
仕様
| 項目 | 単位 | 仕様 |
|---|---|---|
| 内径 | mm | 75.0±0.1 |
| 高さ | mm | 12.5±0.1 |
| 外径 | mm | ≤93.0 |
| 層数 | layer | 64 |
| 巻線長 | m | 1540±30 |
| クロストーク（常温） | dB | ≤-20 |
| クロストーク（高温） | dB | ≤-18 |
| 挿入損失 | dB | ≤0.8 |
| 補償前バイアス安定性（10秒平均、高温） | °/h | ≤0.01 |
| 補償前バイアス安定性（10秒平均、高温） | °/h | ≤0.05 |
| ピーク値 | °/h | ≤0.15 |
| 温度範囲 | ℃ | -45~85 |
| 温度変化率 | ℃/min | 1 |
| 温度信頼性 |
・-55～85℃の温度範囲を通過： ・温度ショックサイクル、20回 ・10℃/分の急速温度サイクル、20回 ・1℃/分の温度サイクル、30日間 |
|
※カスタマイズ情報
- お客様のご要望に応じて、サイズ、長さ、性能をカスタマイズいたします。
- コイルを構造内に接着するソリューションをご提供いたします。
- ジャイロ光学パスの組み立てソリューションをご提供いたします。

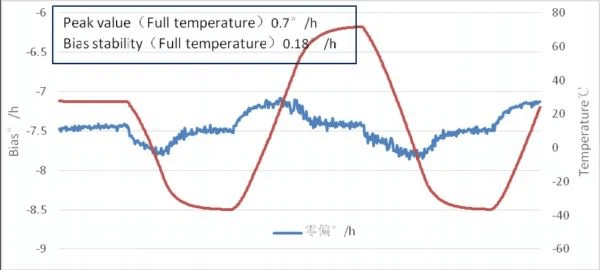

補償前のバイアス安定性（100秒平均、全温度）

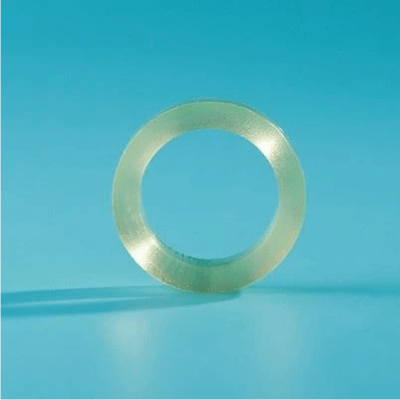

小径ファイバーコイル
光ファイバーコイルに関する10年の経験と、光路アセンブリと適用環境に合わせた最適化された構造を融合し、小径パンダPMF（PM13G-60-U10）とUV硬化接着剤を用いて、小型FOG向けの標準サイズの自立型光ファイバーコイルを設計しました。低精度FOGに最適なソリューションを提供します。
アプリケーション
- 超小型閉ループFOG
特徴
- 高い信頼性と低コスト
- 優れた温度・振動性能
- 安定した原材料供給
- 迅速かつ安定したバッチ納品
仕様
| 項目 | 単位 | 仕様 |
|---|---|---|
| 内径 | mm | 12.0±0.1 |
| 高さ | mm | 10.0±0.1 |
| 外径 | mm | ≤23 |
| 層数 | layer | 48 |
| 巻線長 | m | 250±10 |
| クロストーク（常温） | dB | ≤-16 |
| クロストーク（全温度） | dB | ≤-13 |
| 挿入損失 | dB | ≤0.2 |
| 補償前バイアス安定性（10秒平均、全温度） | °/h | ≤0.5 |
| 補償前バイアス安定性（10秒平均、全温度） | °/h | ≤1 |
| ピーク値 | °/h | ≤2 |
| 温度範囲 | ℃ | -45~85 |
| 温度変化率 | ℃/min | 1 |
| 温度信頼性 |
・-55～85℃の温度範囲を通過： ・温度ショックサイクル、20回 ・10℃/分の急速温度サイクル、20回 ・1℃/分の温度サイクル、30日間 |
|
※カスタマイズ情報
- お客様のご要望に応じて、サイズ、長さ、性能をカスタマイズいたします。
- コイルを構造内に接着するソリューションをご提供いたします。
- ジャイロ光学パスの組み立てソリューションをご提供いたします。

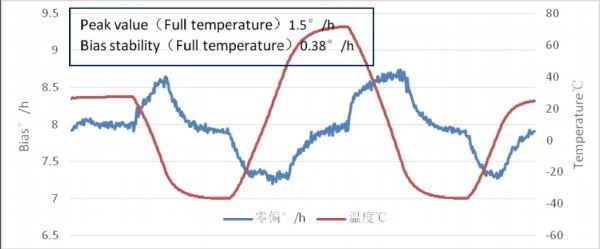

補償前のバイアス安定性（100秒平均、全温度）

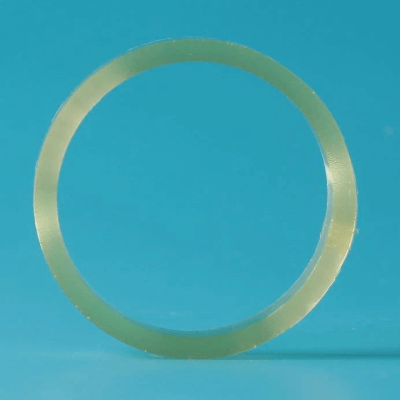

自立型ファイバーコイル
光ファイバーコイルに関する10年の経験と、光路アセンブリと適用環境に合わせた最適化された構造を融合し、小径パンダPMF（PM13G-60-U10）とUV硬化接着剤を用いて、小型FOG向けの標準サイズの自立型光ファイバーコイルを設計しました。低精度FOGに最適なソリューションを提供します。
アプリケーション
- Φ50 mm クローズドループFOG
- その他サイズ クローズドループFOG
特徴
- 高い信頼性と低コスト
- 優れた温度・振動性能
- 安定した原材料供給
- 迅速かつ安定したバッチ納品
仕様
| 項目 | 単位 | 仕様 |
|---|---|---|
| 内径 | mm | 29.5±0.1 |
| 高さ | mm | 12.0±0.1 |
| 外径 | mm | ≤39.0 |
| 層数 | layer | 32 |
| 巻き長さ | m | 300±5 |
| クロストーク（常温） | dB | ≤-25 |
| クロストーク（全温度） | dB | ≤-20 |
| 挿入損失 | dB | ≤0.2 |
| 補償前バイアス安定性（10秒平均、全温度） | °/h | ≤0.3 |
| 補償前バイアス安定性（10秒平均、全温度） | °/h | ≤0.5 |
| ピーク値 | °/h | ≤2 |
| 温度範囲 | ℃ | -45~85 |
| 温度変化率 | ℃/min | 1 |
| 温度信頼性 |
・-55～85℃の温度範囲を通過： ・温度ショックサイクル、20回 ・10℃/分の急速温度サイクル、20回 ・1℃/分の温度サイクル、30日間 |
|
※カスタマイズ情報
- お客様のご要望に応じて、サイズ、長さ、性能をカスタマイズいたします。
- コイルを構造内に接着するソリューションをご提供いたします。
- ジャイロ光学パスの組み立てソリューションをご提供いたします。

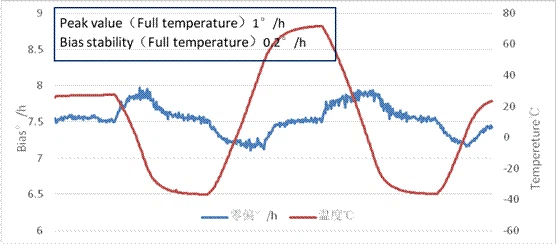

補償前のバイアス安定性（100秒平均、全温度）

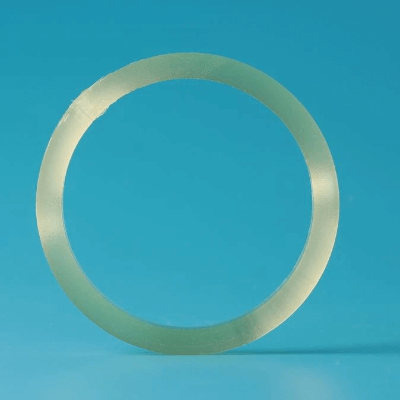

光ファイバーコイル
光ファイバーコイルに関する10年の経験と、光路アセンブリと適用環境に合わせた最適化された構造を融合し、小径パンダPMF（PM13G-60-U10）とUV硬化接着剤を用いて、小型FOG向けの標準サイズの自立型光ファイバーコイルを設計しました。低精度FOGに最適なソリューションを提供します。
アプリケーション
- Φ70 mm クローズドループFOG
- その他サイズ クローズドループFOG
特徴
- 優れた温度・振動性能
- 安定した原材料供給
- 高い信頼性と最高の価値
- 迅速かつ安定したバッチ納品
仕様
| 項目 | 単位 | 仕様 |
|---|---|---|
| 内径 | mm | 52.0±0.1 |
| 高さ | mm | 12.0±0.1 |
| 外径 | mm | ≤64.0 |
| 層数 | layer | 40 |
| 巻線長 | m | 630±5 |
| クロストーク（常温） | dB | ≤-25 |
| クロストーク（全温度） | dB | ≤-20 |
| 挿入損失 | dB | ≤0.4 |
| 補償前バイアス安定性（10秒平均、全温度） | °/h | ≤0.1 |
| 補償前バイアス安定性（10秒平均、全温度） | °/h | ≤0.2 |
| ピーク値 | °/h | ≤1 |
| 温度範囲 | ℃ | -45~85 |
| 温度変化率 | ℃/min | 1 |
| 温度信頼性 |
・-55～85℃の温度範囲を通過： ・温度ショックサイクル、20回 ・10℃/分の急速温度サイクル、20回 ・1℃/分の温度サイクル、30日間 |
|
※カスタマイズ情報
- お客様のご要望に応じて、サイズ、長さ、性能をカスタマイズいたします。
- コイルを構造内に接着するソリューションをご提供いたします。
- ジャイロ光学パスの組み立てソリューションをご提供いたします。

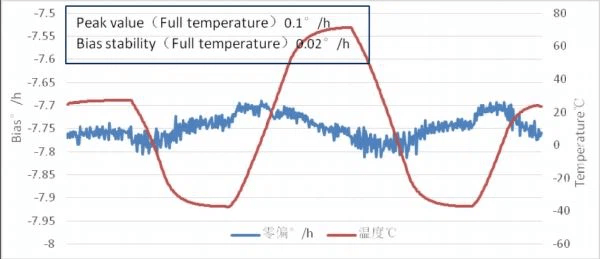

補償前のバイアス安定性（100秒平均、全温度）

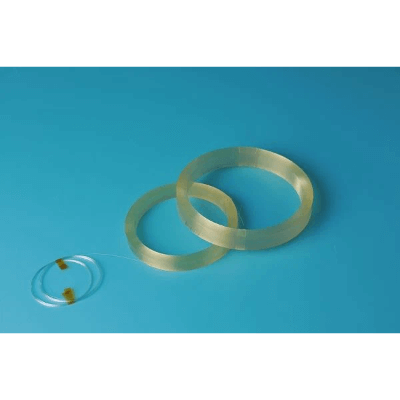

FOG用ファイバーコイル
このコイルは高精度FOG用に設計・製造されており、0.001～0.01°/hのFOG研究開発ニーズを満たします。小径パンダPMFとUV硬化接着剤を使用し、多極対称巻線を採用しています。高精度FOGに最適なソリューションを提供します。
アプリケーション
- Φ120mm クローズドループFOG
- その他サイズ クローズドループFOG
特徴
- 優れた全温度バイアス安定性
- 優れた温度補償特性
- 先進の多極対称巻線方式
- 高い長期性能安定性
仕様
| 項目 | 単位 | 仕様 |
|---|---|---|
| 内径 | mm | 93.0±0.1 |
| 高さ | mm | 14.0±0.1 |
| 外径 | mm | ≤112.0 |
| 層数 | layer | 64 |
| 巻線長 | m | 2120±30 |
| クロストーク（常温） | dB | ≤-18 |
| クロストーク（全温度） | dB | ≤-15 |
| 挿入損失 | dB | ≤1.5 |
| 補償前バイアス安定性（10秒平均、全温度） | °/h | ≤0.005 |
| 補償前バイアス安定性（10秒平均、全温度） | °/h | ≤0.02 |
| ピーク値 | °/h | ≤0.10 |
| 温度範囲 | ℃ | -45~85 |
| 温度変化率 | ℃/min | 1 |
| 温度信頼性 |
・-55～85℃の温度範囲を通過： ・温度ショックサイクル、20回 ・10℃/分の急速温度サイクル、20回 ・1℃/分の温度サイクル、30日間 |
|
※カスタマイズ情報
- お客様のご要望に応じて、サイズ、長さ、性能をカスタマイズいたします。
- コイルを構造内に接着するソリューションをご提供いたします。
- ジャイロ光学パスの組み立てソリューションをご提供いたします。

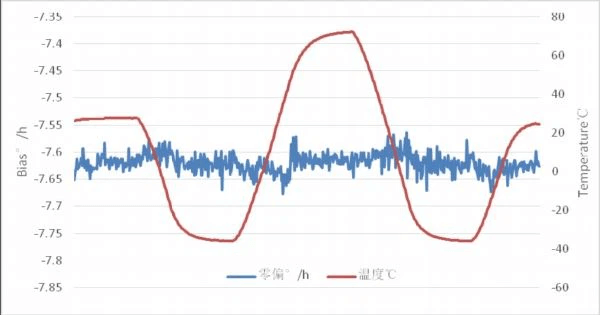

補償前のバイアス安定性（100秒平均、全温度）
