Yangtze Optical Electronic Co., Ltd.（YOEC） – Optical Components

AWG CWDM4は、平面光波回路（PLC）技術に基づく波長分割多重（WDM）コアコンポーネントです。光モジュール内で4つの特定の波長の多重化と逆多重化を行います。主に100 G / 400 G / 800 G高速光トランシーバモジュールに使用されます。

アプリケーション

• 100 G / 400 G / 800 G WDM光トランシーバモジュール
• データセンター
• 通信ネットワーク

特徴

• 高い安定性と信頼性
• 優れたチャネル均一性
• コスト効率の高い設計
• 多重化機能をサポート
• QSFP28およびCFP4パッケージと互換性のあるコンパクトサイズ
• Telcordia GR-1209 / GR-1221およびRoHS規格に準拠

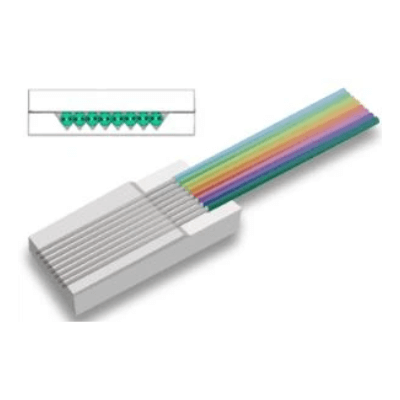

偏波保持（PM）ファイバーアレイ（FA）は、V溝構造を用いて偏波保持ファイバーを基板上に精密に配置し固定する光デバイスです。光の偏波状態を維持するため、高精度光通信およびセンシング用途で広く使用されています。V溝設計により、正確な位置合わせと安定した偏波が確保され、消光比は通常20 dB以上（1550 nm時）です。

端面研磨角度はカスタマイズ可能で、光反射を最小限に抑え、挿入損失（≤0.3 dB）を低減します。

アプリケーション

• 光通信：コヒーレント光通信、CPO、5G/6Gネットワ​​ーク、データセンター相互接続に使用され、高速並列伝送（例：100G PSM4モジュール）をサポートします。
• LiDAR：1550 nm光ファイバーベースLiDARシステムの信号対雑音比を向上させ、自動運転の精度を向上させます。
• 光ファイバージャイロスコープ（FOG）：バイアス安定性と測定精度に直接影響を与える重要なコンポーネントです。
• 光センサー：環境モニタリング、インテリジェント交通、その他安定した偏光制御が必要な用途に応用されます。

特徴

• 偏波安定性：
  複屈折性と非対称構造設計を採用したPM FAは、消光比20 dB以上、偏波軸偏差±3°以内を実現し、Telcordia GR-1221-CORE信頼性規格に準拠しています。
• 端面加工および研磨：
  複数の研磨角度（0°、8°、42.5°、45°）に対応し、平坦度誤差200 nm未満、突出量200 nm未満を実現。様々な光モジュール要件に対応します。

並列光デバイスは、高速・大容量光通信を実現するためのキーコンポーネントです。400G、800G、1.6Tといった伝送速度に対応する高速光モジュールに搭載され、様々なモジュールタイプに対応しています。

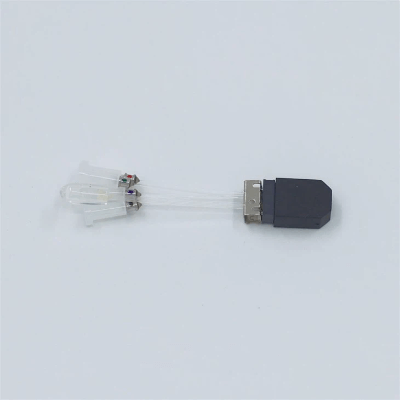

光モジュールに搭載されるMT-FAU（Multi-Fiber Termination Fiber Array Unit）は、V溝基板上に4本または8本の光ファイバを固定間隔（例えば750 μmまたは127 μm）で配列した高精度ファイバアレイです。チャネル間隔精度は0.5 μm以内で制御可能です。ファイバアレイ端面は、モジュール内の他の光部品との低損失結合を実現するために、平面または傾斜面（例えば8°、42.5°）に研磨されています。 MTフェルールはモジュールの外部光インターフェースとして機能し、PC（0°）またはAPC（8°）の端面研磨オプションにより、安定した外部光伝送を確保します。

本製品は主に高速光モジュール（QSFP-DD、OSFP、QSFP112マルチチャネルモジュールなど）や、シリコンフォトニックチップとの直接結合によるCPO（Co-Packaged Optics）アプリケーションに使用され、高帯域相互接続を実現します。

アプリケーション

• MT-FAU は、電気通信、データ通信、医療技術、セキュリティ、センシング分野で広く使用されており、将来の市場成長に大きな可能性を秘めています。

特徴

• 並列伝送と結合
  特殊な研磨角度により、ファイバー端面での全反射を実現します。低損失MTフェルールと組み合わせることで、MT-FAUは400G / 800G / 1.6Tマルチチャネル光モジュール向けのコンパクトで効率的な並列光相互接続ソリューションを提供します。特に、AIトレーニングデータセンターにおける高負荷・長時間データ伝送シナリオに適しています。
• 高精度と信頼性
  高精度な製造と低挿入損失により、MT-FAUは優れたチャネル均一性と安定した光伝送を実現し、AIコンピューティングネットワークの厳しいデータ伝送品質要件を満たします。
• 高密度・コンパクトな設計
  コンパクトなフォームファクタは、光モジュールの高集積化のトレンドに適合し、省スペース化と現代のデータセンターに求められる高密度接続をサポートします。
• コスト効率
  MT-FAUの高い集積度と伝送効率は、システム全体のケーブル配線の複雑さを軽減します。大規模展開では、長期のモジュール運用中のメンテナンスコストを最小限に抑えながら、高いパフォーマンスを実現します。

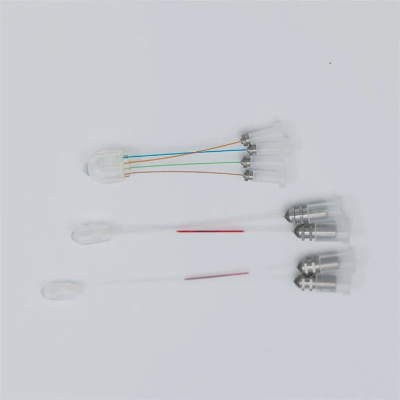

光トランシーバモジュールレセプタクル（FAレセプタクル）は、光モジュールを取り付けるためのコネクタです。通常、金属製のハウジングと内部コネクタで構成され、光インターフェースを提供します。レセプタクルは、光モジュールとデバイス間の信頼性の高い接続を確保し、高速・高性能なデータ伝送を可能にするように設計されています。

光トランシーバモジュールレセプタクルは、光ファイバー通信機器、データセンター、コンピュータネットワークで広く使用されています。光モジュールの着脱が容易で、交換やメンテナンスが容易です。内部コネクタの設計により、SFP、QSFP、CFPなど、さまざまな種類の光モジュールに対応できます。

つまり、光トランシーバモジュールレセプタクルは、光通信とデータ伝送において重要な役割を果たす重要な光コネクタです。信頼性の高い光インターフェースを提供することで、高速・高性能なデータ転送を可能にし、様々なアプリケーションの要件を満たします。

アプリケーション

• 100G、400G、および800Gデータ伝送モジュール。

特徴

• 高ポート密度、高集積、高密度配線ソリューションを実現する高速トランシーバ光コンポーネント。
• 低膨張係数のホウケイ酸ガラスと石英ガラス製のV溝。
• 低挿入損失と高信頼性。
• 複数の光ファイバコア間隔とチャネル数に対応し、標準外のカスタマイズにも対応。
• 精密製造技術ソリューションを採用した100G / 400G / 800G高速レセプタクル設計。
• 標準外のカスタマイズにも対応。
• SUS304金属製で、レーザー溶接が容易で、優れた耐腐食性を備えています。
• RoHS、IEC 61754、IEC 61300-3-35、GR-1221-CORE、GR-326-CORE規格に準拠。

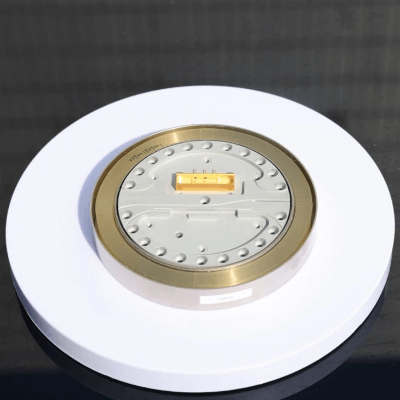

本シリーズの光モジュールは、高精度閉ループ光ファイバージャイロスコープ（FOG）に適用される光学部品であり、光ファイバーコイルと光学デバイス（Y導波路、カプラ、光検出器、光源）をジャイロスコープの光路順に融合・組み立てた特殊光モジュールです。光ファイバーコイル、Y導波路などの部品を置き換え、ジャイロスコープに直接モジュール化して取り付けることができるため、ジャイロスコープの組み立て工程が簡素化されます。本モジュールは、動作波長1550 nmのデバイスを使用し、室温で0.001～0.002°/hのバイアス安定性を実現しています。また、集積化、高精度、磁気シールド、取り付け容易性などの利点を備えています。

アプリケーション

• 高集積
• 設置が簡単
• 小型
• 磁気シールド

特徴

• FOG
