ビーム品質アナライザシリーズは、Yangtze Optical Electronic（YOEC）が独自に開発したもので、レーザービームのM²品質と均質化性能の測定・評価を目的として設計されています。空間および均質化されたファイバーレーザーのエネルギー分布の解析に適しています。

現在、このシリーズには2つの主要モデルがあります。

• シングルCCDカメラタイプ
  このモデルは、光学アライメント中のビームエネルギー分布の観察に使用されます。ビームプロファイルフィッティング、楕円プロファイル軸測定などをサポートします。低出力レーザー測定用に金属コーティング減衰板が付属しています。
• 高出力M²測定タイプ
  このバージョンは、ファイバーレーザーなどの高出力レーザーシステムのビーム品質とビームウェスト広がり角を評価するために設計されています。

この装置は、迅速な測定とデータ処理を可能にする強力な機能を備え、ユーザーフレンドリーなインターフェース、包括的な機能、高い安定性と信頼性を備えています。様々なタイプのレーザーエネルギー分布を迅速かつ正確に測定し、直感的な視覚的かつ定量的な評価データを提供します。レーザー製造およびレーザー加工アプリケーションの両方において、重要な試験ツールとして機能します。

アプリケーション

1. レーザー開発とアライメント
   • M²値、ビームサイズ、ウェスト位置、広がり角などの主要パラメータの測定
   • 効率的な結合と精密加工のためのビーム品質の最適化
2. レーザー工場試験と品質管理
   • 製品出荷前の品質検査ツールとして使用
   • レーザーの安定性と一貫性の長期モニタリング
3. ファイバーレーザーおよび光伝送システムの評価
   • ファイバー出力におけるビームエネルギーの空間分布の解析
   • 結合効率とビームモード品質の評価
4. レーザー加工システムのセットアップとモニタリング
   • レーザーマーキング、切断、溶接システムにおけるビームアライメントと均一化検出
   • プロセスの一貫性と歩留まりの向上
5. 科学研究と教育
   • 実験室実験におけるレーザービーム品質の測定
   • M²値、ビームプロファイル、その他の光学概念の理解のための教育支援
6. 高出力レーザーシステムの安全性評価
   • 高出力レーザーアプリケーションにおける安全性評価とシステム診断のためのビーム品質測定

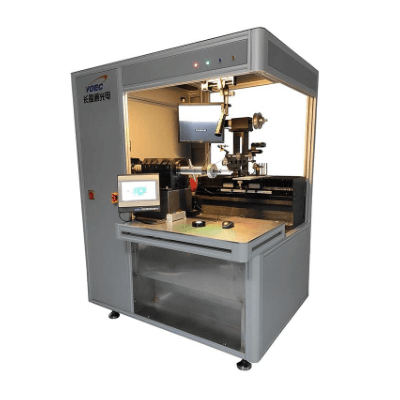

OFCW02V3.2多極ファイバーコイル巻線機は、4極、8極、16極などの巻線方式を用いたファイバーコイルの巻線用に特別に設計された装置です。様々な仕様のファイバーコイル製品を生産できます。エンジニアリング設計、簡単な操作、高い制御精度、高度な自動化といった特徴を備えており、高精度なファイバーコイル製品の巻線に最適です。

特徴

• 4極、8極、16極など、様々な多極対称巻線方式による高精度ファイバーコイルの巻線に適しています。
• 精密大理石製プラットフォームベースを採用し、装置の安定した動作を保証します。
• 高精度サーボモーション制御システムとPLC制御システムにより、操作精度が高く、自動化度も高いです。
• 画像取得・表示システムにより、タッチスクリーン操作が簡素化されます。
• オンライン張力閉ループフィードバックシステムにより、巻線工程中の張力が安定し、歩留まりが向上します。
• 巻線工程中に、張力、速度、長さ、巻数、層数など、様々なデータを自動的に記録します。

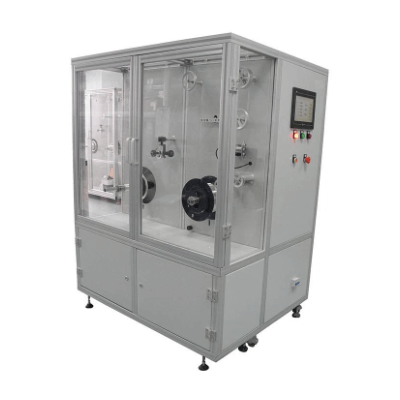

RASM01V2.3 ファイバー巻き戻し機は、ファイバーの分配と巻き戻しを行う支持ファイバーコイルを巻き取る装置です。

特徴

• 一人で簡単に操作できます。
• 高精度サーボモーションコントロールシステムとPLC制御システムにより、操作は正確で自動化度も高いです。
• オンライン張力閉ループフィードバックシステムにより、巻き取り工程中の張力が安定します。
• 巻き取り工程中に、張力、速度、長さ、巻数など、さまざまなデータを自動的に記録します。

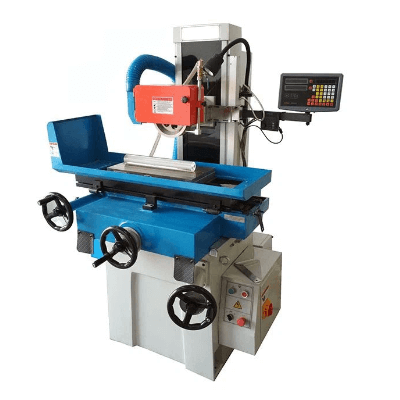

SG03V2.1石英管ロッド成形・研削盤は、石英管ロッドの平面研削・成形工程に特化しており、各種光ファイバー母材の成形・研磨工程に適しています。様々な工程要件に応じて、三角形、四角形、多角形、台形、楕円形などの特殊形状の研削加工が可能です。本機はコンパクトで設置面積も小さく、操作も簡単で便利、自動送りと手動送りが可能で、専用の作業治具と研削ホイールを装備しているため、管ロッドの研削効率を効果的に向上させることができます。特殊光ファイバーメーカーにとって、コスト削減と効率向上に欠かせない機種です。

特徴

• 研削速度は無段階に調整可能です。
• 特殊精密研磨工具と治具。
• バー材のY方向送り、送り量の設定が可能（CNCバージョン）。
• 研削ヘッドはX方向に送り、自動で前後に動きます。
• 研削ヘッドのZ方向送り、送り量の設定が可能（CNCバージョン）。
• 水冷システム。

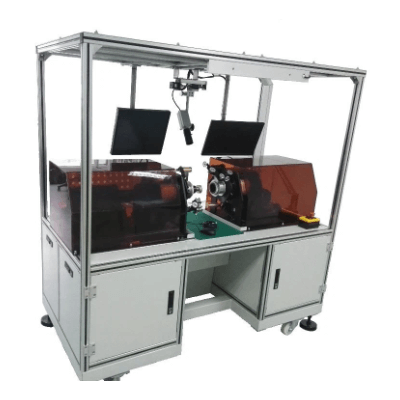

OFCW01V2.2の4極ファイバーコイル巻線機は、4極巻線方式によるファイバーコイルの巻線用に特別に設計された装置です。4極巻線により、様々な仕様のファイバーコイル製品を製造できます。本装置は長年にわたり改良を重ね、エンジニアリング向けに設計されており、操作が簡単で、制御精度が高く、高度な自動化を実現しており、低精度および中精度のファイバーコイル製品の巻線に適しています。

特徴

• 4極対称巻き取り方式に完全に適合した構造設計により、巻き取り工程はシンプルで便利です。
• 安定した動作とシンプルで美しい外観。
• 高精度サーボモーションコントロールシステムとPLC制御システムにより、操作は正確で自動化度も高いです。
• 画像取得・表示システムにより、操作は簡単かつ便利です。
• オンライン張力閉ループフィードバックシステムにより、巻き取り工程中の張力が安定し、歩留まりが向上します。
• 巻き取り工程中に、張力、速度、長さ、巻数、層数など、さまざまなデータを自動的に記録します。
