ファイバーレーザー

スーパーコンティニウムとは、強力なレーザーパルスを非線形光ファイバーで伝送する際に、自己位相変調、ソリトン自己周波数シフト、ラマン四光波混合、変調不安定性、高次高調波など、様々な非線形効果が共通して発生する現象を指します。この効果により、スペクトルが劇的に広がります。下の図に示すように、スペクトルは伝送方向に沿って広がり、光ファイバーの異なる部分で異なる色が現れます。

高出力レーザービーム品質分析装置

高出力レーザービーム品質分析装置

ビーム品質アナライザシリーズは、揚子江光学電子有限公司（YOEC）が独自に開発した、レーザービームのM²値と均一化品質の検出・評価用製品です。ファイバーレーザーの空間的かつ均一化されたエネルギー分布の測定に適しています。本製品は、主にシングルCCDカメラタイプと高出力M²測定タイプの2シリーズに分かれています。

シングルCCDタイプは、光路調整時のビームエネルギー分布の観察、ビームプロファイルのフィッティング、楕円プロファイル軸の測定に使用されます。低出力レーザー測定には金属コーティング減衰フィルターを採用しています。高出力M²測定タイプは、ファイバーレーザーなどの高出力レーザー光源のビーム品質とビームウェスト広がり角を評価するために設計されています。

本製品は、強力な高速検出・データ処理能力、ユーザーフレンドリーな操作性、包括的な機能、そして高い安定性と信頼性を特徴としています。様々なレーザーエネルギー分布を迅速かつ正確に測定し、直感的な定量評価データを提供します。主要な試験装置として、レーザー製造およびレーザー加工アプリケーションにおいて重要な役割を果たします。

仕様

パラメータ 仕様
測定可能ビーム径 シングルモード：14～16 mm
マルチモード：18～22 mm
波長範囲 1030-1100 nm
最大出力 シングルモード：5kW
マルチモード：20kW
最大エネルギー密度 3 J/cm² @ 10 ns
最大出力密度 連続モード：10 kW/cm²
パルス範囲 100 fs – CW
主な機能 レーザー出力、ビーム サイズ、発散角、M² 係数、モード、エネルギー分布を直接測定します。

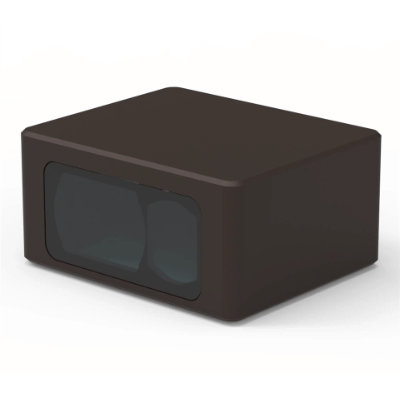

シングルポイント測距シリーズ

シングルポイント測距シリーズ

レーザー測距モジュールは905nm半導体レーザーを採用し、コンパクトで軽量な設計でありながら長距離測定を実現します。UART（TTLプロトコル）データ伝送インターフェースを搭載しているため、様々なシステムへの統合が容易です。さらに、上位コンピュータソフトウェアと通信プロトコルの説明書も付属しており、ユーザーの二次開発プロセスを効率化し、様々なアプリケーションへのカスタマイズと統合を可能にします。

アプリケーション

  • ハンドヘルド距離計
  • 小型無人航空機（UAV）
  • 距離計スコープ

特徴

  • 小型軽量
  • 長距離測定

仕様

製品仕様 パラメータ
測定範囲 5-1200 m
測定精度 ±1 m
測距周波数 ≤4 Hz
傾斜測定 ±90（2方向）、精度：<±1°
レーザー波長 905 nm
レーザー発散角 6 mrad
送信開口径 φ10×7.5 mm
受信開口径 φ15×10 mm
通信インターフェース UART(TTL-3.3)
動作温度 -20～+60 ℃
保存温度 -30～+60 ℃
耐衝撃性 800 G,1ms
電源電圧 3～5 V
消費電力 ≤2 W
ボーレート 115200
重量 10±0.5 g
寸法 25.77×24.6×12.91 mm

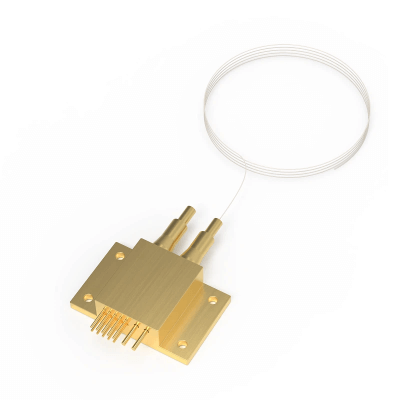

パルスファイバーレーザー集積装置

パルスファイバーレーザー集積装置

ファイバーレーザー集積デバイス（集積ファイバー光源とも呼ばれる）は、1kWを超えるピーク出力レベルでも優れたビーム品質（M² <1.2）を維持できます。アクティブファイバーは体積対表面積比が高く、良好な放熱性を備え、高いビーム品質を保証します。これらはファイバー光源に不可欠な構成要素です。

特徴

  • 超小型
  • 高ピークパワー
  • 目に優しい

仕様
■1535 nmパルスファイバーレーザー集積デバイス

特性 (Tc = 25℃)
パラメータ 単位 Min Type Max 状態
信号中心波長 nm 1532 1535 1538
信号帯域幅（20 dB時） nm – 0.3 –
信号閾値電流 mA – 15 30
信号出力電力 mW 20 – – Iop = 200mA
信号順方向電圧 V – – 1.5 Iop = 200mA
アイソレーション dB 30 – –
信号モニタ電流 µA – 500 – Iop = 200mA
励起中心波長 nm 930 940 950
励起帯域幅（半値全幅） nm – 6 –
励起閾値電流 A – 0.6 –
励起出力電力 W – – 10
励起最大電流 A – – 12
出力ファイバー パッシブマッチングファイバー
出力ファイバー長 m > 0.8
動作温度 ℃ -40 – 85
保管温度 ℃ -40 – 85
寸法 mm 191610.5

■1550nmパルスファイバーレーザー集積デバイス

特性 (Tc = 25℃)
パラメータ 単位 Min Type Max 状態
信号中心波長 nm 1547 1550 1553
信号帯域幅（20dB時） nm – 0.3 –
信号閾値電流 mA – 13 19
信号出力 mW 45 – – Iop = 200mA
信号順方向電圧 V – 1.9 – Iop = 200mA
絶縁 dB 30 – –
信号モニタ電流 µA – 500 – Iop = 200mA
励起中心波長 nm 930 940 950
励起帯域幅（半値全幅） nm – 6 –
励起閾値電流 A – 0.6 –
励起出力 W – – 10
励起最大電流 A – – 12
ポート1のファイバータイプ パッシブマッチングファイバー
ポート2のファイバータイプ シングルモード光ファイバー、G652D
出力ファイバー長 m > 0.8
動作温度 ℃ -40 – 85
保管温度 ℃ -40 – 85
寸法 mm 191610.5 –

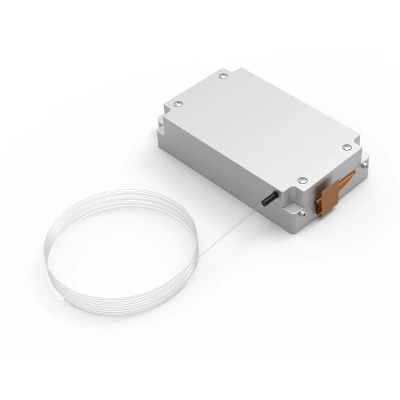

ファイバーレーザー 1550 nm-2 W

ファイバーレーザー 1550 nm-2 W

Yangtze Optical Electronic（YOEC）が発売した1550 nmの高ピークパワー狭線幅パルスレーザーは、目の安全性を考慮して設計されています。このレーザーモジュールは、高性能DFB型半導体レーザーをシード光源として用いたマスターオシレーターパワーアンプ（MOPA）構成を採用しています。最適化された設計により信号増幅を実現し、キロワットレベルのピークパワーとナノ秒パルス幅のレーザー出力を実現します。また、モニタリングライトも搭載しており、ソリッドステートLiDARシステムの光源として最適です。

特徴

  • 超小型
  • 高ピーク出力
  • 目に優しい

仕様

パラメータ 単位 Min Type Max
中心波長 nm – 1550 –
パルス幅 ns 2 – 10
パルス繰り返し周波数 KHz 100 – 3000
モニター出力 µW – 0.5 @ 100KHz, 5ns –
サイドモード抑圧比 dB 25 – –
出力ピークパワー KW – 2 –
出力平均パワー W – 2 –
アイソレーション dB 40 – –
トリガーモード 外部トリガー
出力ファイバー SMF-28e
ファイバー長 m >0.8
コネクタ FC/APC
動作温度 ℃ -40 – 85
保管温度 ℃ -40 – 85
寸法 mm 84 x 49.5 x 20.4
動作電圧 VDC 12

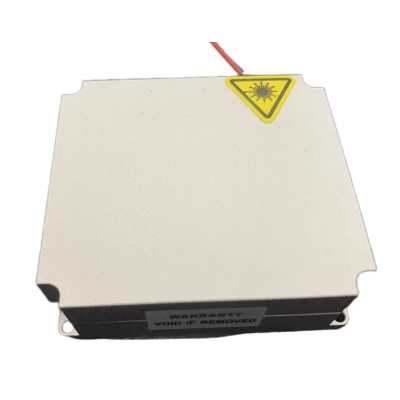

ファイバーレーザー 1550 nm-1 W

ファイバーレーザー 1550nm-1W

Yangtze Optical Electronic（YOEC）が発売した1550 nmの高ピークパワー狭線幅パルスレーザーは、目の安全性を考慮して設計されています。このレーザーモジュールは、高性能DFB型半導体レーザーをシード光源として用いたマスターオシレーターパワーアンプ（MOPA）構成を採用しています。最適化された設計により信号増幅を実現し、キロワットレベルのピークパワーとナノ秒パルス幅のレーザー出力を実現します。また、モニタリングライトも搭載しており、ソリッドステートLiDARシステムの光源として最適です。

アプリケーション

  • 光ファイバーセンシング
  • 自由空間光通信
  • LiDAR

特徴

  • 高いピークパワー
  • 高い電気光変換効率
  • 高い安定性と信頼性

仕様

特性 単位 Minimum Typical Maximum
中心波長 nm 1550
パルス幅 ns 1 – 10
パルス繰り返し周波数 KHz 100 – 2000
監視光 µW 0.5@100KHz, 5ns
サイドモード抑圧比 dB 25
出力パルスピークパワー KW 1
最大出力平均パワー W 1
出力光アイソレーション dB 40 – –
トリガータイプ 外部トリガー
出力ファイバータイプ SMF-28e
出力ファイバー長 m >0.8（作業灯/監視灯）
出力ファイバーコネクタ FC/APC
動作温度 ℃ -40 – 85
保管温度 ℃ -40 – 85
寸法 mm 55x50x19
動作電圧 VDC 12
