WTS PHOTONICS CO.,LTD – Optical Windows

光学ウィンドウ

WTSの光学ウィンドウは、お客様のニーズに合わせて様々な材質、ARの有無などからお選びいただけます。従来の形状に加え、穴あきプロファイリングや特殊コーナー加工なども承ります。レーザー保護、医療用画像、投影など、幅広い用途にご利用いただけます。

高出力レーザー光学ウィンドウ

レーザーウィンドウは、レーザー光路で使用される光学ウィンドウであり、その主な機能には、レーザービームの伝送、レーザーシステムの内部コンポーネントの保護、高出力レーザーへの耐性などがあります。

概要
レーザーウィンドウプロテクターは溶融シリカ製で、優れた熱安定性が求められる高出力レーザー用途に適しています。また、コストを重視するレーザー用途に適したN-BK7製もご用意しています。優れた表面品質により、透過光ビームへの干渉を最小限に抑えます。

レーザーウィンドウシートの材質は、以下の要件を満たす必要があります。

1. 高いレーザー損傷閾値：高出力レーザーによるアブレーションを回避します。
2. 低い吸収率：熱影響による光学収差を低減します。
3. 高い均一性：ビーム波面収差を回避します。

仕様

アプリケーション

• レーザー共振空洞ウィンドウ
• レーザー加工ヘッド保護ウィンドウ
• 高出力レーザーシステム

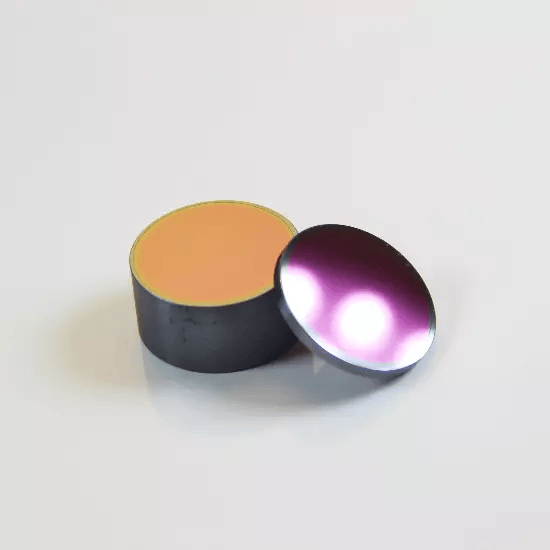

広範囲赤外線透過ウィンドウ

赤外線ウィンドウは、赤外線を透過できる光学部品であり、通常は特定の赤外線光学特性を持つ材料で作られています。

概要
これらの材料は、高い透過率、様々な赤外線帯域における低い吸収・散乱性、そして優れた光学均一性と安定性を備えています。軍事、産業、医療分野で広く使用されています。

赤外線ウィンドウの選定ポイント：

1. 赤外線波長帯を定義する（例：3～5 μmはGe、8～12 μmはZnSe）
2. 環境耐性を考慮する（例：軍事用途ではZnS+ダイヤモンド膜）
3. 機械的損傷を避ける（例：ZnSeウィンドウには保護フレームが必要）

仕様

アプリケーション

• 熱画像システム
• 軍用暗視装置
• ガス検知装置
• 宇宙船の赤外線リモートセンシング

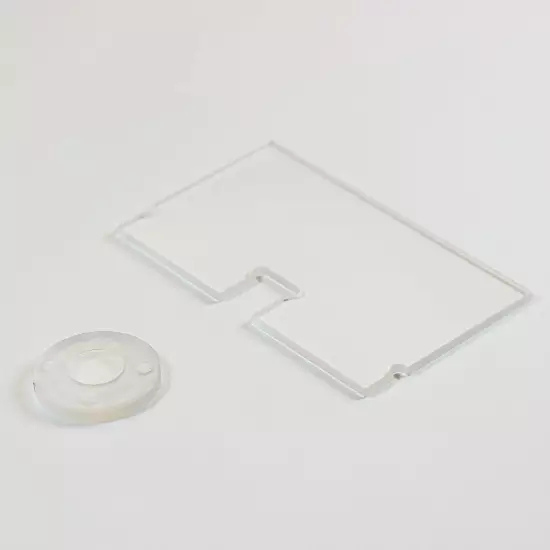

超薄型フレキシブル光学ガラススロットウィンドウ

スロットウィンドウは、光学ウィンドウプレート上に機械加工された特定の形状とサイズの溝構造を持つコンポーネントです。

概要
溝のパラメータは、特定の用途に応じて正確に設計および処理することができ、光路誘導、ビーム制限、偏光制御などの機能を実現できます。光ファイバーの正確な位置合わせと結合効率の向上のために、ファイバーカップラーなどの光ファイバー通信分野で広く使用されています。

1. 構造的特徴：
光学ウィンドウ（円形、四角形など）には、切削、フライス加工、エッチング加工によってスロットが加工されます。スロットには、貫通スロット（貫通型）と盲溝スロット（部分的な深さ）があります。

2. 一般的なスロット形状：
(1) 直線溝：単一または複数の平行溝（バー溝など）。
(2) 交差溝：四象限分割を形成する直交二重溝。
(3) 円形溝：同心円状または偏心円状の円形溝。
(4) 形状スロット：要件に応じてカスタマイズ可能（例：L字型、曲線型など）。

3. 材料の選択：
(1) 基板材料は従来の窓シートと同等であり、以下の光学特性を満たす必要があります。
(2) 紫外可視域：溶融シリカ（UVFS）、フッ化カルシウム（CaF₂）。
(3) 赤外線域：セレン化亜鉛（ZnSe）、硫化亜鉛（ZNS）。
(4) 汎用可視光域：K9ガラス、ホウケイ酸ガラス。

仕様

アプリケーション

• レーザー切断システム
• 天文観測機器
• 生物微細構造イメージング
