光学プリズム

透明な材料で作られた光学プリズムは、屈折と反射を通じて光を操作し、光の伝播方向を変えます。光学機器の画像化、レーザービーム制御、写真撮影、光通信などに応用されています。

接着プリズムは、複数のプリズムを特殊な工程で接着して作られます。これにより、狭い空間で複雑な光学機能を実現したり、光の伝播方向を変えたり、その他の光学操作を行ったりすることができます。

特殊プリズムは、お客様の固有のニーズに合わせて製造されます。光学性能、サイズ仕様、構造設計に至るまで、お客様ごとにカスタマイズが可能です。特殊な角度要件、特定の材料、複雑な光路設計など、あらゆるニーズに正確に対応いたします。

概要
接着プリズムは、異なる形状のプリズムを接着したものです。
WTSは、ハーフペンタプリズム、ペラン・ブロカプリズム、ペシャンプリズムなど、お客様のご要望に合わせた特殊プリズムを製作いたします。

仕様

材質	N-BK7 ; UV Fused Silica ; other optical glass
寸法公差	+0.0, -0.2 mm
表面品質	60-40 S/D
表面平坦度	λ/2 @ 632.8 nm
角度公差	±3分角または必要に応じて
有効径	>85% of dimension
ベベル	<0.25 mm × 45
コーティング	必要に応じて

アプリケーション
■接着プリズム

光学イメージング：カメラ、望遠鏡、顕微鏡などの機器において、接着プリズムは光の方向を変え、屈折させ、結像させることで画質と鮮明度を向上させるために使用されます。
レーザー技術：レーザービームの角度を正確に調整し、結合することで、伝送および適用時のレーザーの精度と安定性を確保します。

■特別にカスタマイズされたプリズム

科学研究：特定の実験ニーズに合わせてカスタマイズされたプリズムは、光の伝播経路と特性を正確に制御し、実験における光学パラメータに関する厳しい要件を満たすために使用できます。
医療：一部のハイエンド医療用画像機器では、光路システムの最適化、画像の解像度と品質の向上、そして疾患診断のためのより正確な基盤の提供に役立ちます。

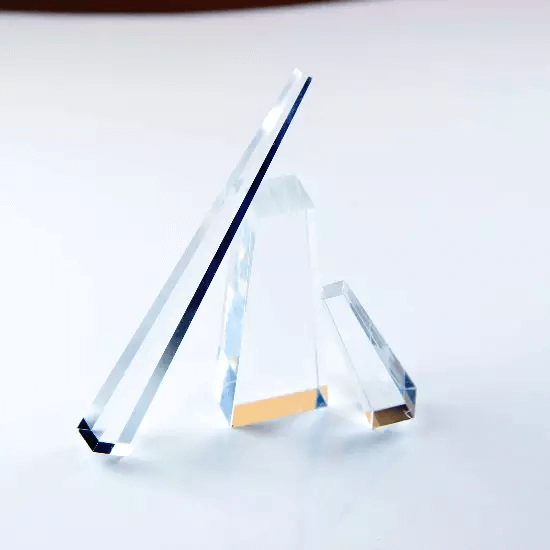

光均一化ロッドタワープリズムは、光の伝播方向と状態を変化させることができ、ビームステアリングや光分割などの機能を実現するために光学機器に広く使用されています。

ライトガイドは、自然光を集光して室内に伝送し、照明として使用することができます。照明システム、導光システム、拡散システムで構成されています。

IPLライトガイドのIPLは、集光・フィルタリングされた高強度パルス光（IPL）であり、幅広いスペクトルの光を形成します。特定の波長を用いて肌に作用し、肌の若返りや脱毛などの医療美容分野でよく使用され、特定の効果をもたらします。

概要
ライトパイプ（ホモジナイズロッドとも呼ばれる）は、均一な光を必要とするあらゆる用途向けに設計された光学部品です。

製品概要：タワープリズムは、塔のような形状の特殊な光学素子で、屈折と反射によって光路とビーム形状を変化させます。

WTSは、タワープリズム、ライトパイプ、ホモジナイズロッド、IPLライトガイドなどのカスタマイズ製品を提供しています。様々なサイズ、コーティング要件に対応可能です。

仕様

材質	N-BK7 ; UV Fused Silica ; other optical glass
寸法公差	+0.0, -0.2 mm
表面品質	60-40 S/D
表面平坦度	λ/2 @ 632.8 nm
角度公差	±3 arc min
有効径	>85% of dimension
ベベル	<0.25 mm × 45
コーティング	Dielectric Coated, AR coated, HR coated, Ag, Au, Al coated etc.

アプリケーション
光学イメージングシステム：望遠鏡や顕微鏡など、ビームステアリング、ビームスプリット、イメージング方向調整などを実現するシステムです。また、レーザー加工装置においても、レーザービームの伝播経路と角度を正確に制御することで高精度加工を実現します。

ライトガイド：主に建築照明の分野で使用され、地下室や窓のない部屋などに照明を提供し、人工照明のエネルギー消費を削減します。また、光の均一性が強く求められる特殊な場所でも使用できます。

IPLライトガイド：医療美容の分野で広く使用され、強力なパルス光を皮膚組織に作用させて皮膚トラブルを改善します。また、皮膚疾患の補助治療としても使用され、特定の波長の光を通して皮膚の生理機能を調整します。

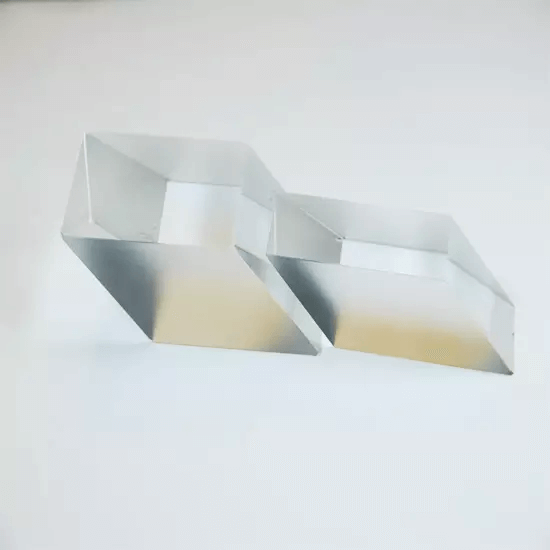

菱形プリズムは、平行な菱形面からなる八面体構造を有し、光の伝播方向を変えることなく光線を正確に平行移動させ、光軸を横方向に変位させることができます。

菱形プリズムは、顕微鏡の双眼鏡接眼レンズや距離計などの光学機器に広く使用されており、像を反転させることなく光を効果的に平行移動させます。

概要
菱形プリズムは通常、BK7Aまたは溶融石英で作られています。光線の方向を変えずに横方向に移動させることができ、コーティングによりビーム分割や偏光分離などの機能を実現できます。

菱形プリズムには主に2つの用途があります。

仕様

材質	N-BK7 ; UV Fused Silica ; other optical glass
寸法公差	+0.0, -0.2 mm
表面品質	60-40 S/D
表面平坦度	λ/2 @ 632.8 nm
角度公差	±3 arc min
有効径	>85% of dimension
ベベル	<0.25 mm × 45
コーティング	必要に応じて

応用範囲
