光学レンズ
WTSの球面レンズは、お客様のニーズに合わせてカスタマイズでき、黒塗り、段付き、プロファイリングなどの加工も可能で、マシンビジョン、イメージング、AR/VR、航空宇宙などで広く使用されています。
特殊な形状のカスタムメイドレンズ
概要
高精度加工技術：プロファイリングレンズの製造には、レンズの形状精度と表面品質を確保するために、通常、コンピュータ数値制御（CNC）旋盤、フライス盤、研削盤などの高精度加工設備が必要です。複雑なプロファイリングレンズの場合、放電加工やレーザー加工などの特殊な加工技術も必要となる場合があります。
仕様
| 材質 | Fused Silica SCHOTT, OHARA, CDGM, Infrared Material |
|---|---|
| サイズ | 1-500 mm |
| 有効開口径 632.8 nm | >85% |
| 仕上げ | 60/40 to 10/5 S/D |
| 中心偏差 | 3′ to 10” |
| 表面精度 | ≤ 1λ power, λ/4 irregularity @ |
| コーティング | リクエストに応じて |
応用分野
- 天体観測：天体望遠鏡などの機器に使用され、遠くの星の光を正確に反射・集光することで、天文学者が天体をより鮮明に観測し、宇宙の謎を解明するのに役立ちます。
- マシンビジョン：産業検査、ロボットビジョン、セキュリティ監視などの分野において、プロファイリングレンズは鮮明で正確な画像を提供し、物体の識別、欠陥の検出、位置特定と測定などに役立ちます。
- 医療機器：顕微鏡、内視鏡、レーザー治療装置などにおいて、プロファイリングレンズは画像品質を向上させ、医師が人体の内部構造をより正確に観察し、病気の診断と治療を行うのに役立ちます。
- 写真撮影とビデオ撮影：カメラレンズ、カメラレンズなどに使用され、収差や色収差を補正することで、撮影した写真やビデオをより鮮明で繊細に、そしてより優れた色再現性で撮影できます。
- レーザー技術：レーザー加工、レーザー通信、レーザー測距などにおいて、プロファイリングレンズはレーザービームを整形および集束させ、レーザーの伝送および適用効率を向上させることができます。

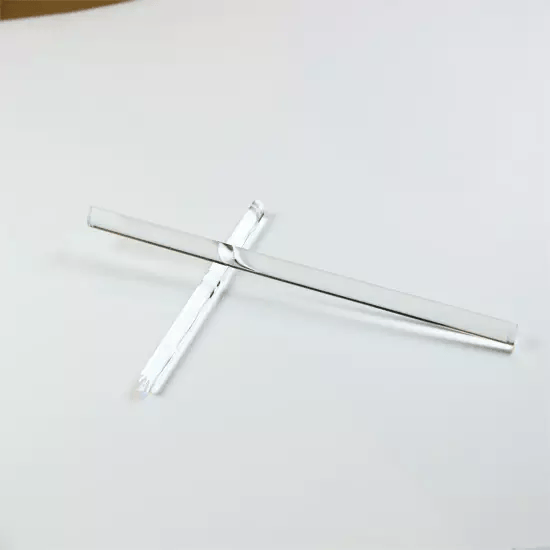

ロッド、レンズ、ライトパイプ
- すべての表面（端面と円筒面）が研磨されています。
- 端面のみ研磨されています。
- 円筒面のみ研磨されています。
概要
動作原理：光の屈折の原理に基づき、光はロッドレンズを通過すると、その曲面設計または屈折率分布特性により、曲げられ、屈折します。平面と曲面を持つロッドレンズでは、平行光線を直線状の焦点に集光することができます。一方、屈折率分布を持つロッドレンズは、屈折率の変化によって光の伝播経路と収束効果を制御します。
仕様
| 材質 | グレードA光学ガラスまたは溶融シリカ |
|---|---|
| 寸法公差 | ±0.05 mm to ±0.005 mm |
| 表面品質 | 20/10 to 40/20 |
| 有効径 | >85% |
| 表面形状 | λ/4 to 2λ @ 633 nm |
| 中心角 | 3 arc minutes |
| 注記 | 直径：Φ1.0 mmからΦ25 mmまで 1. 全表面（端面および円筒面）研磨済み 2. 端面のみ研磨済み 3. 円筒面のみ研磨済み |
球面レンズに関する注意事項：
a. Schott、Ohara、HOYA、中国製CDGM、Heraeus、Corning製のUVFS、ゲルマニウム、シリコン、ZnSe、ZnS、CaF2、サファイアなどの光学ガラス材料もご要望に応じてご提供いたします。
b. 直径1.0 mmから300 mmまでのあらゆるサイズのカスタムメイド球面レンズもご要望に応じてご提供いたします。
ビジョン光学、レーザー光学、医療用光学、5G光通信、軍事用光学まで、ワンストップサービスをご提供いたします。

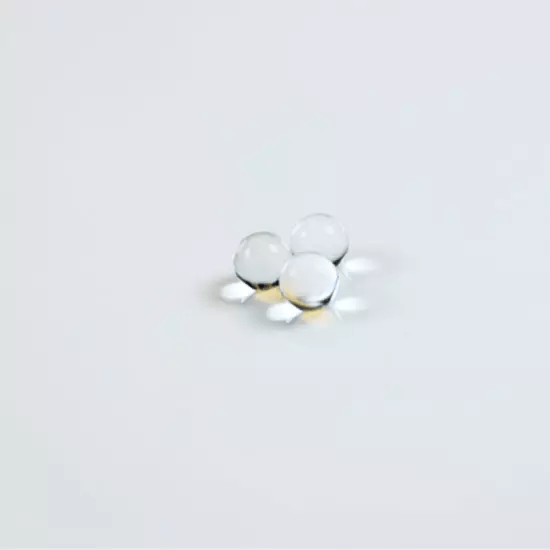

光学ガラスボールレンズとハーフボールレンズ
- レーザーのコリメートと集光
- レーザーとファイバーの結合
- ファイバーとファイバーの結合
- ファイバーと検出器の結合
概要
ボールレンズは、レーザーのコリメートおよび集光、レーザーとファイバーの結合、ファイバーとファイバーの結合、ファイバーと検出器の結合に一般的に使用されます。内視鏡、顕微鏡対物レンズ、光ファイバーカプラなどのデバイスに使用されます。
WTSは、カスタム光学ガラスボールレンズ、光学ガラスハーフボールレンズの製造において豊富な経験を有しています。BK7ボールレンズ、フューズドシリカボールレンズ、サファイアボールレンズ、S-LAH79ボールレンズなどをご提供しています。
仕様
| 材質 | グレードA光学ガラスまたは溶融シリカ |
|---|---|
| 寸法公差 | ±0.1 mm(Standard), ±0.05 mm(High Precision) |
| 表面品質 | 60/40 |
| 有効径 | >85% |
| 表面形状 | λ/2 @ 633 nm |
| 中心角 | 3 arc min |
| 注記 | 直径：Φ1.0 mmからΦ25 mmまで対応可能 表面研磨済み |
球面レンズに関する注意事項：
a. Schott、Ohara、HOYA、中国製CDGM、Heraeus、Corning製のUVFS、ゲルマニウム、シリコン、ZnSe、ZnS、CaF2、サファイアなどの光学ガラス材料もご要望に応じてご提供いたします。
b. 直径1.0 mmから300 mmまでのあらゆるサイズのカスタムメイド球面レンズもご要望に応じてご提供いたします。
ビジョン光学、レーザー光学、医療用光学、5G光通信、軍事用光学まで、ワンストップサービスをご提供いたします。
