光学フィルター

WTSは、お客様のニーズに合わせてフィルターをカスタマイズできます。従来のコーティング型バンドパスフィルターと比較して、硬質フィルムは高密度であるため、他の特性を損なうことなく透過率を向上させ、フィルターの安定性と耐久性を向上させます。バイオメディカル、内視鏡画像、航空宇宙などの分野で広く使用されています。

マルチバンドダイクロイックミラー

ダイクロイックフィルターは、特殊な光学薄膜構造に基づき、特定の波長範囲の光を選択的に反射または透過し、残りの波長を吸収または反射することができる光学素子です。

概要
ダイクロイックフィルターは、光学薄膜干渉の原理に基づいて作られており、波長に応じて光を分離または合成することができ、特定の波長の光は反射され、残りの波長の光は透過されるため、高いスペクトル選択性と安定性を備えています。

用途
舞台照明では、異なる色の光源を混合または分離してカラフルな照明効果を生み出すためによく使用されます。
プロジェクターでは、赤、緑、青の光を分離・合成することで、高品質の画像投影を実現します。
蛍光顕微鏡では、励起光と発光光を効果的に分離することで、鮮明な蛍光画像を得ることができます。
光通信分野では、波長分割多重システムにおいて、異なる波長の光信号の合成と分割を実現し、通信容量と効率を向上させます。

仕様

カーブ

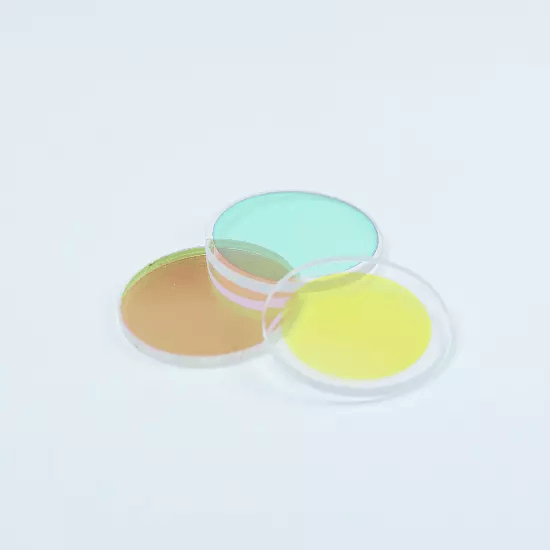

ガラスノッチフィルター

ノッチフィルターは、特定の狭帯域波長の光線を効率的に遮断し、他の波長の光は高透過率でスペクトル分離と迷光除去を実現する特殊な光学薄膜構造を備えているため、スペクトル検出や蛍光イメージングの分野の光学部品に広く使用されています。

概要
ノッチフィルタは、特定の波長範囲の光信号を選択的に大きく減衰させ、残りの波長の光をスムーズに通過させることで、光信号の分離、浄化、および背景ノイズの抑制を実現する光学素子です。

用途

• スペクトル分析
• 蛍光検出
• レーザーシステム

仕様

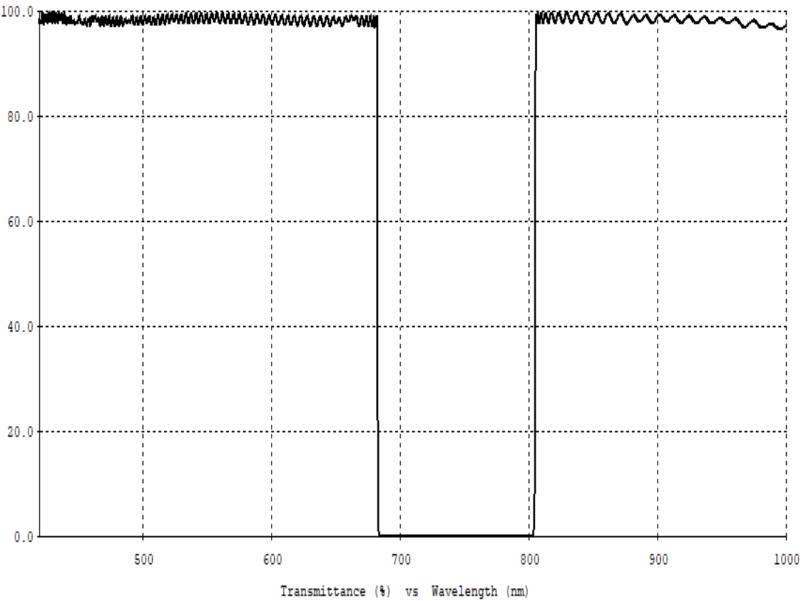

カーブ

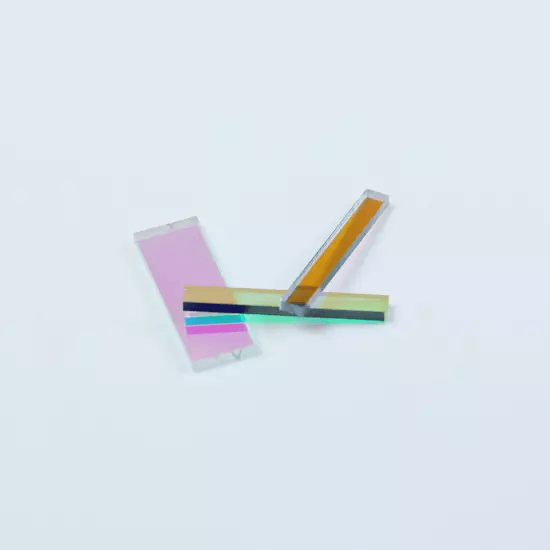

光学コーティングバンドパスフィルター

バンドパスフィルターは、特定の波長の光を透過させ、その他の波長の光をブロックします。

概要
光学コーティングバンドパスフィルターは、特定の波長範囲内の光を選択的に透過し、不要な波長を遮断するように設計された光学部品です。

動作原理

1. 基板上に堆積された多層誘電体コーティングを利用することで、対象帯域での高い透過率（90%以上）と、帯域外光（UV、可視光、IRなど）の強力な遮断率（OD4+）を実現します。
2. 標準構造：ショートパス（SP）フィルターとロングパス（LP）フィルターを組み合わせることで、明確な通過帯域を形成します。

用途

• 光検出・分析機器
• レーザー・光通信
• 産業・マシンビジョン
• 航空宇宙・防衛

仕様

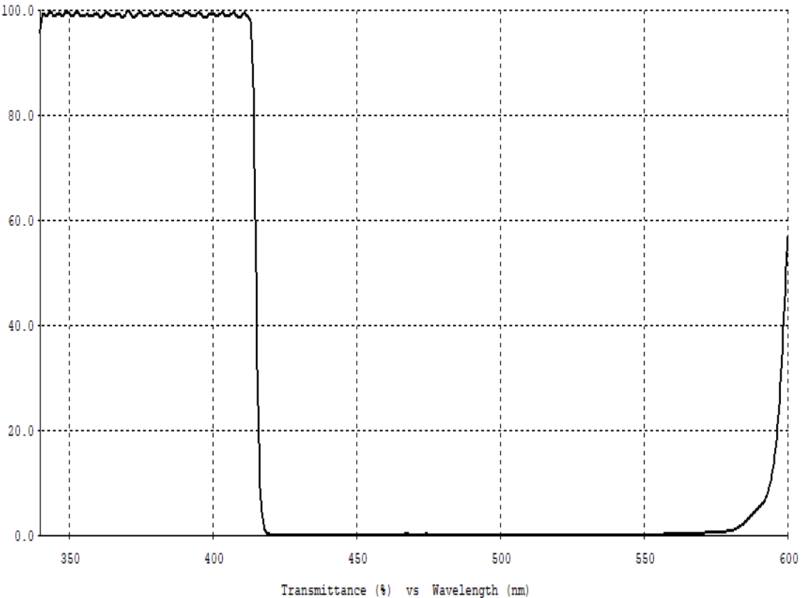

カーブ
