円形回折格子 | フラットアキシコン
ガウスビームをベッセルガウスビームに変換
ORISANDO® 円形グレーティング（別名フラットアキシコン）は、ガウスビームをベッセルガウスビームに変換する空間可変リターダーです。
ORISANDO® は、WOP | Workshop of Photonics® が開発した空間可変リターダーの新ブランドです。
主な特徴
- 正と負のベッセルガウスゾーン – 3 in 1 で使用可能。
- 高LIDTアプリケーションおよび高出力レーザーに適しています。
- フラット光学系 – 省スペースで取り扱いが容易。
- 信頼性と耐久性に優れた表面 – 構造はバルク内部に内蔵されています。
詳細な説明
円形回折格子｜フラットアキシコンは、他のデバイスと比較して高い損傷閾値を誇り、優れた特性を持っています。レーザー照射耐性は、コーティングされていない溶融石英基板と同等です。
この素子の構造は、入射偏光に敏感な複屈折ナノグレーティングを溶融石英ガラスのバルク内部に形成するという点で独特です。
円形回折格子は、LHCP偏光とRHCP偏光でそれぞれ正と負のベッセルガウス領域を生成できます。また、直線偏光では正と負の領域を同時に生成できます。動作モードは入射偏光のみに依存します。

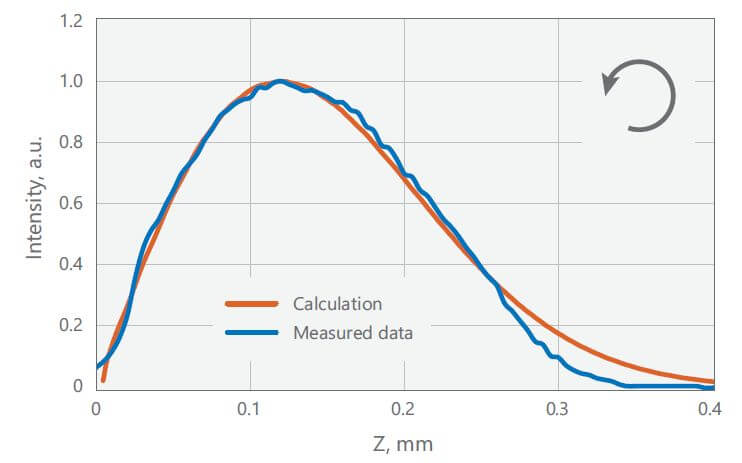

正のベッセル・ガウス領域

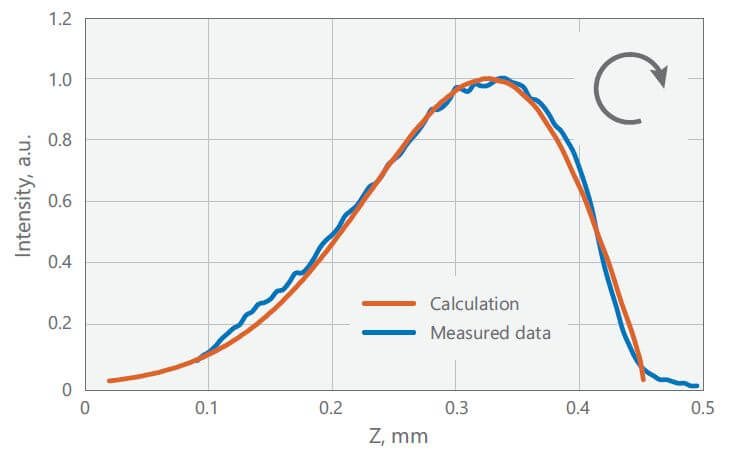

負のベッセルガウス領域

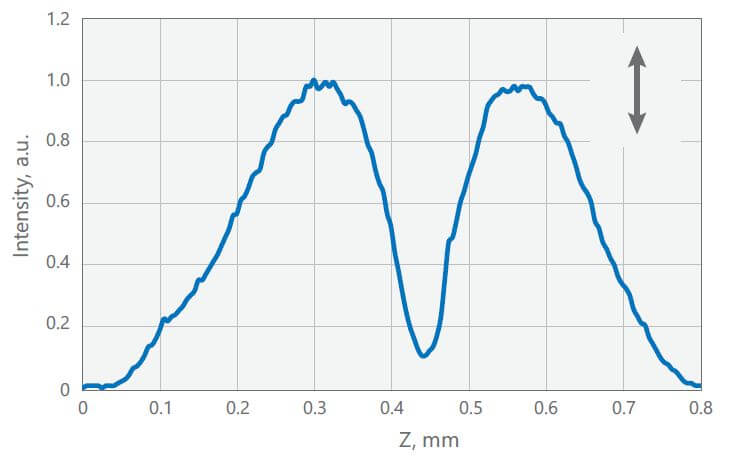

正と負のベッセルガウス領域

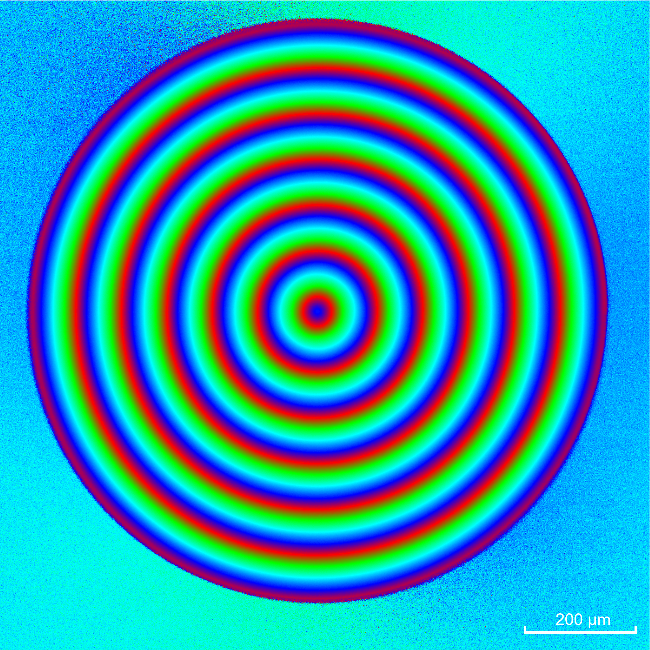

要素全体にわたる高速軸分布
技術的特徴
- 材質：UVFS、IRFS
- 波長範囲：330 nm～2000 nm
- 最小頂角：176～179.9° @1030 nm
- 回折効率：最大95%
- 素子サイズ：最大15 mm
- コーティング（オプション）：AR/ARコーティング
- コーン先端径の不確かさ：約20 µm
- LIDT | 高損傷閾値：63 J/cm2 @1064 nm、10 ns；2 J/cm2 @1030 nm、212 fs
- 透過率（ARコーティングなし）：85% @343 nm、92% @515 nm、94% @1030 nm
アプリケーション例
- 微細加工
- 超高アスペクト比微細穴加工
- 90%の高効率ブラッググレーティング
- 透明材料の切断
