導波管部品（パッシブ）
導波管シム
説明
あらゆる厚さと導波管寸法の高精度シムを製造しております。お客様のアプリケーションに必要なシムの厚さにお問い合わせください。
あらゆる厚さと導波管寸法の高精度シムを製造しております。お客様のアプリケーションに必要なシムの厚さにお問い合わせください。
特徴
- 最高精度
- 周波数範囲：50 GHz～1700 GHz
- 堅牢で洗練されたデザイン
- 優れたVSWR
アプリケーション
- 計測・計装技術
- 導波管校正キット

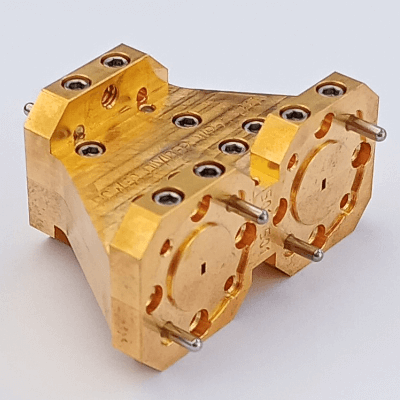

導波管型3dB電力分配器
説明
Waveguide Factoryの3dB電力分配器は、50 GHzから1700 GHzまでの周波数範囲でご利用いただけます。スプリットブロック技術を用いて製造されているため、高精度で堅牢な構造を実現し、曲げやねじれに対する耐性も備えています。この製造技術とすべての表面への金メッキにより、最小限の挿入損失と優れたVSWRを実現しています。電力分配器は、すべての導波管接続部に標準でUG387/U-Mフランジを採用していますが、特別なご要望にもお応えします。電力分配器は90°位相シフト機能を備え、再結合にも使用できます。パワーアンプモジュール、逓倍器チェーン、IQミキサーモジュールの構築向けに特別に設計されています。周波数帯域は異なりますが、すべての電力分配器の機械寸法は同一です。
Waveguide Factoryの3dB電力分配器は、50 GHzから1700 GHzまでの周波数範囲でご利用いただけます。スプリットブロック技術を用いて製造されているため、高精度で堅牢な構造を実現し、曲げやねじれに対する耐性も備えています。この製造技術とすべての表面への金メッキにより、最小限の挿入損失と優れたVSWRを実現しています。電力分配器は、すべての導波管接続部に標準でUG387/U-Mフランジを採用していますが、特別なご要望にもお応えします。電力分配器は90°位相シフト機能を備え、再結合にも使用できます。パワーアンプモジュール、逓倍器チェーン、IQミキサーモジュールの構築向けに特別に設計されています。周波数帯域は異なりますが、すべての電力分配器の機械寸法は同一です。
特徴
- 周波数範囲：50 GHz～1700 GHz
- 堅牢で洗練されたデザイン
- スプリットブロック技術を採用
- 優れたVSWR
- 90°位相シフト
アプリケーション
- 計測・計装技術
- 電力共有
- 電力結合
- 電力再結合
仕様
| バンド指定 | 周波数 [GHz] | 品目番号 |
|---|---|---|
| WR 15 | 50-75 | 1674 |
| WR 12 | 60-90 | 1675 |
| WR 10 | 75-110 | 1676 |
| WR 8 | 90-140 | 1677 |
| WR 6.5 | 110-170 | 1678 |
| WR 5.1 | 140-220 | 1679 |
| WR 3.4 | 220-330 | 1680 |
| WR 2.2 | 330-500 | 1681 |
| WR 1.5 | 500-750 | 1682 |
| WR 1 | 750-1100 | 1683 |
| WR0.65 | 1100-1700 | 1684 |
グラフ

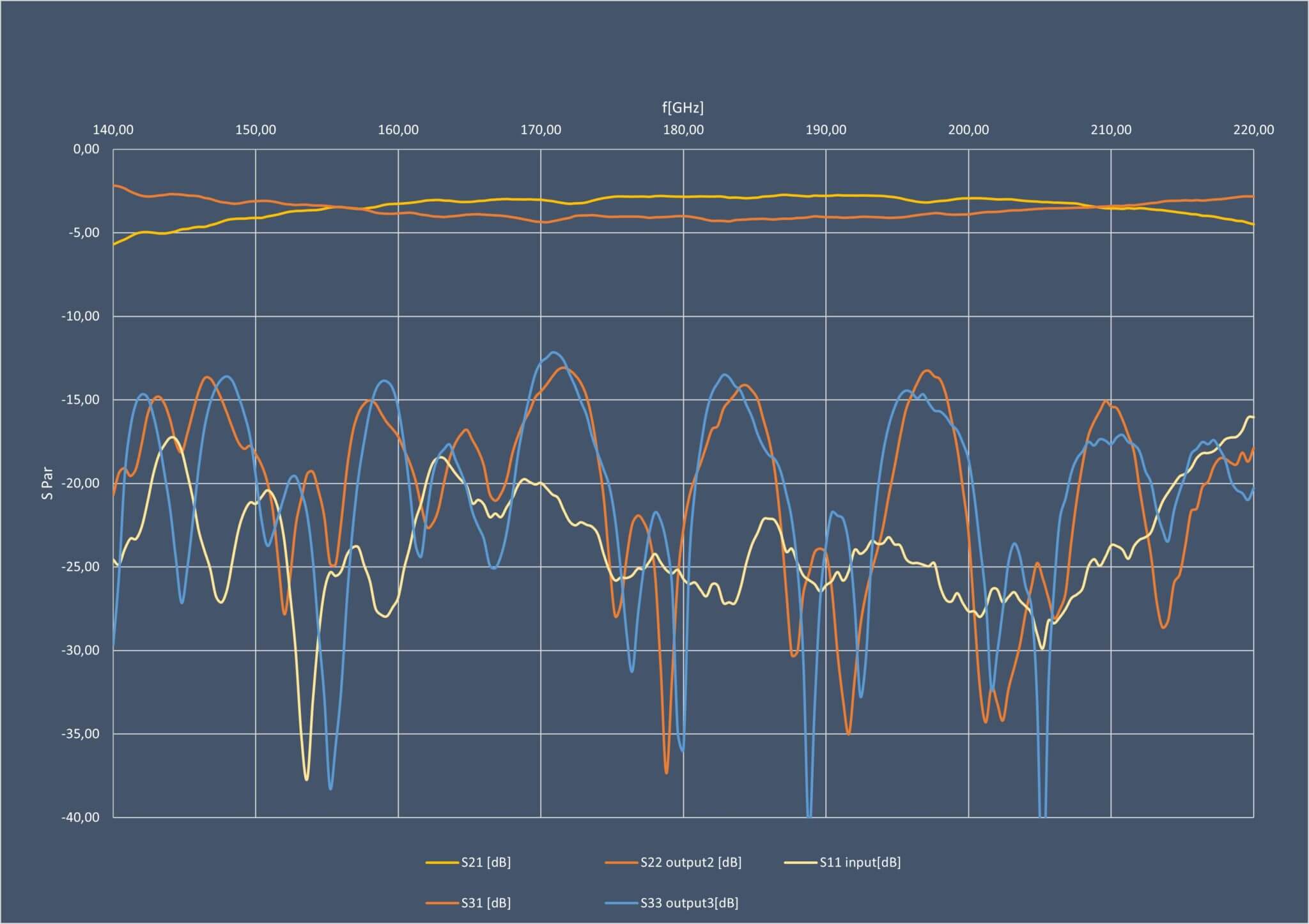

パワーデバイダ WR5.1
ご要望に応じて.stpモデルをご提供いたします。
標準製品に加え、各コンポーネントはお客様のご要望に合わせてカスタマイズ可能です。
ご要望に応じて、インデックス付きダウエルピンやフランジの加工も可能です。

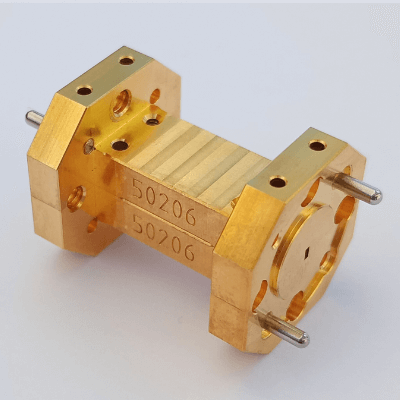

導波管減衰器
説明
当社の導波管減衰器は長さ1インチで、50 GHzから1100 GHzの周波数範囲でご利用いただけます。いずれもスプリットブロック技術を用いて製造されており、高精度で堅牢な構造を実現し、曲げやねじれに対する耐性も備えています。当社の特殊な吸収体技術により、優れたインピーダンス整合を維持しながら、0～-60 dBの減衰値を実現しています。減衰器は標準で両端にUG387/U-Mフランジを装備していますが、特別なご要望にもお応えいたします。
当社の導波管減衰器は長さ1インチで、50 GHzから1100 GHzの周波数範囲でご利用いただけます。いずれもスプリットブロック技術を用いて製造されており、高精度で堅牢な構造を実現し、曲げやねじれに対する耐性も備えています。当社の特殊な吸収体技術により、優れたインピーダンス整合を維持しながら、0～-60 dBの減衰値を実現しています。減衰器は標準で両端にUG387/U-Mフランジを装備していますが、特別なご要望にもお応えいたします。
特徴
- 周波数範囲：50 GHz～1100 GHz
- 堅牢で洗練されたデザイン
- スプリットブロック技術を採用
- 優れたVSWR
- 減衰量を0～-60 dBの範囲で自由に選択可能
アプリケーション
- 計測・計装技術
- 精密測定アプリケーション
- VNA測定
- 校正
仕様
| バンド指定 | 周波数 [GHz] | S21 typ. [dB] | S11 typ. [dB] | 品目番号 |
|---|---|---|---|---|
| WR 15 | 50-75 | 0-60 dB | <-25 | 1664 |
| WR 12 | 60-90 | 0-60 dB | <-25 | 1665 |
| WR 10 | 75-110 | 0-60 dB | <-25 | 1666 |
| WR 8 | 90-140 | 0-60 dB | <-25 | 1667 |
| WR 6.5 | 110-170 | 0-60 dB | <-25 | 1668 |
| WR 5.1 | 140-220 | 0-60 dB | <-25 | 1669 |
| WR 3.4 | 220-330 | 0-60 dB | <-25 | 1670 |
| WR 2.2 | 330-500 | 0-60 dB | <-25 | 1671 |
| WR 1.5 | 500-750 | 0-60 dB | <-25 | 1672 |
| WR 1 | 750-1100 | 0-60 dB | <-25 | 1673 |
グラフ

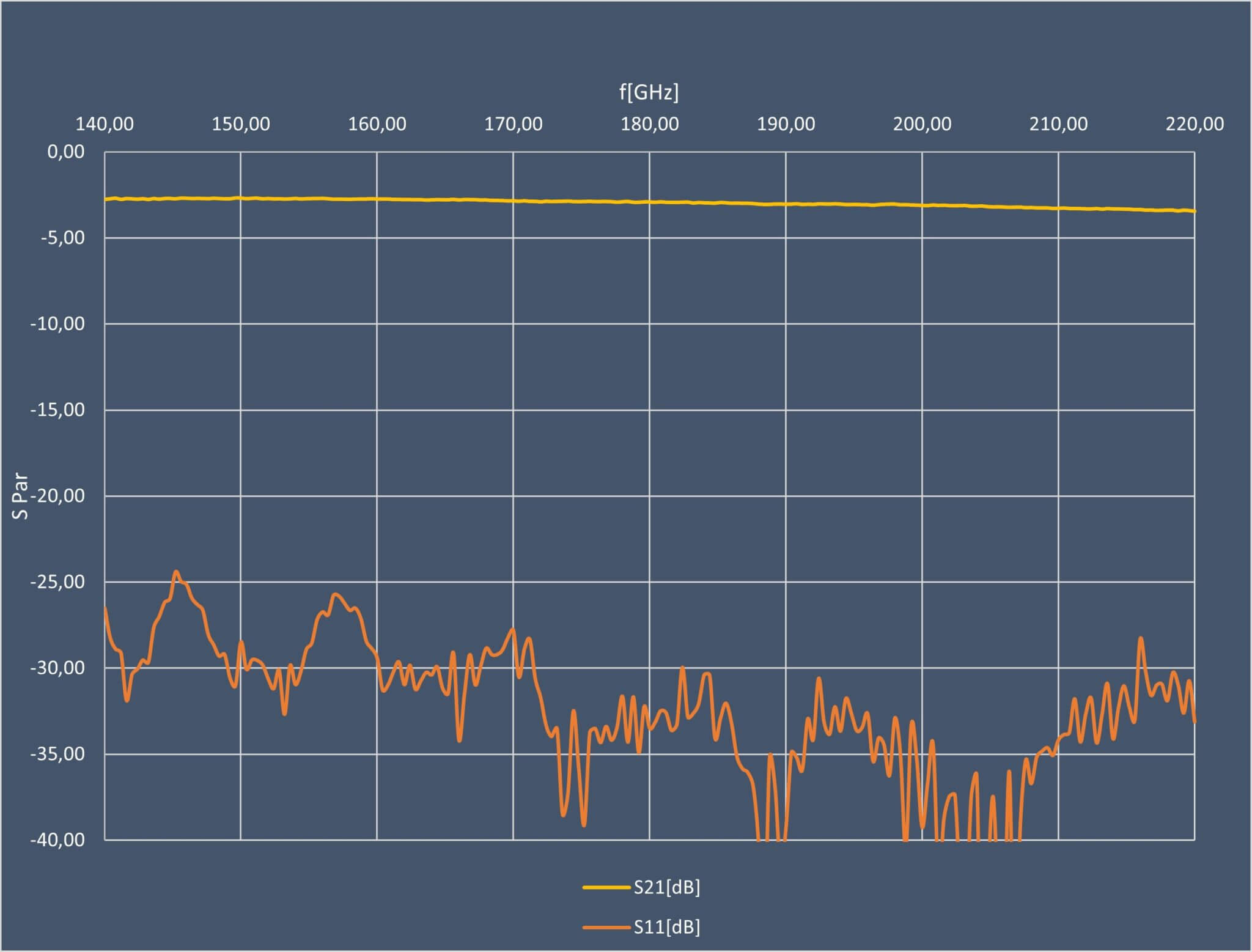

導波管減衰器 WR5.1 3dB
導波管減衰器 WR5.1 10dB
導波管減衰器 WR5.1 20dB
導波管減衰器 WR5.1 30dB
導波管減衰器 WR5.1 40dB
標準製品に加え、各コンポーネントはお客様のご要望に合わせてカスタマイズ可能です。
ご要望に応じて、インデックスダウエルピンやフランジのカスタマイズも承ります。

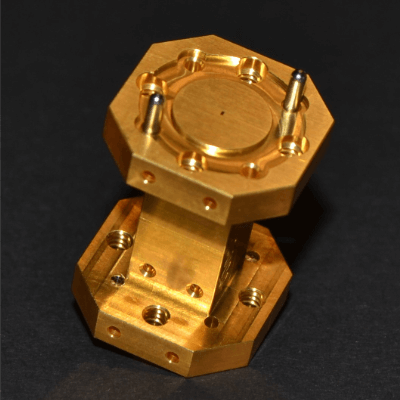

導波管フィルタ（ハイパスフィルタ）
説明
Waveguide Factoryの導波管ハイパスフィルタは長さ1インチで、50 GHzから1700 GHzまでの周波数範囲でご利用いただけます。スプリットブロック技術を用いて製造されているため、高精度、卓越した堅牢性、そして曲げやねじれに対する耐性を実現しています。この製造技術と全表面の金メッキにより、最小限の伝送損失と優れたVSWRが保証されます。導波管は標準で両端にUG387/U-Mフランジが付属していますが、カスタムメイドにも対応可能です。Waveguide Factoryのハイパスフィルタは、すべての導波管周波数帯域でご利用いただけます。カットオフ周波数は自由に選択できます。
Waveguide Factoryの導波管ハイパスフィルタは長さ1インチで、50 GHzから1700 GHzまでの周波数範囲でご利用いただけます。スプリットブロック技術を用いて製造されているため、高精度、卓越した堅牢性、そして曲げやねじれに対する耐性を実現しています。この製造技術と全表面の金メッキにより、最小限の伝送損失と優れたVSWRが保証されます。導波管は標準で両端にUG387/U-Mフランジが付属していますが、カスタムメイドにも対応可能です。Waveguide Factoryのハイパスフィルタは、すべての導波管周波数帯域でご利用いただけます。カットオフ周波数は自由に選択できます。
特徴
- 周波数範囲：50GHz～1700GHz
- 堅牢で洗練されたデザイン
- スプリットブロック技術を採用
- 低挿入損失
- 優れたVSWR
アプリケーション
- 計測・計装技術
- 精密計測アプリケーション
- フィルタリング、サイドバンド分離
仕様
| バンド指定 | 周波数 [GHz] | S21 typ. [dB] | S11 typ. [dB] | 品目番号 |
|---|---|---|---|---|
| WR 15 | 50-75 | 0,13 | <-25 | 1685 |
| WR 12 | 60-90 | 0,13 | <-25 | 1686 |
| WR 10 | 75-110 | 0,15 | <-25 | 1687 |
| WR 8 | 90-140 | 0,25 | <-25 | 1688 |
| WR 6.5 | 110-170 | 0,38 | <-25 | 1689 |
| WR 5.1 | 140-220 | 0,55 | <-25 | 1690 |
| WR 3.4 | 220-330 | 0,75 | <-20 | 1691 |
| WR 2.2 | 330-500 | 1,2 | <-20 | 1692 |
| WR 1.5 | 500-750 | 1,8 | <-20 | 1693 |
| WR 1 | 750-1100 | 3 | <-20 | 1694 |
| WR 0.65 | 1100-1700 | 4,5 | <-20 | 1695 |
グラフ
挿入損失導波管 WR6.5

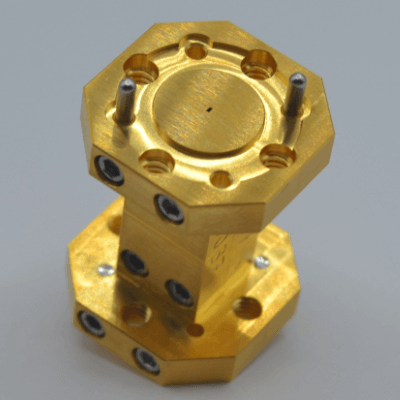

導波管変換WR10からWRxx
説明
Waveguide Factoryの導波管トランジションは長さ1インチで、周波数範囲は50 GHzから1700 GHzまで対応しており、主にWR10入力導波管を備えたパワーセンサーへの接続に使用されます。これらはすべてスプリットブロック技術を用いて製造されており、高精度、堅牢性、そして曲げやねじれに対する耐性を実現しています。この製造技術と全表面の金メッキにより、伝送損失を最小限に抑え、優れたVSWRを実現しています。導波管は標準で両端にUG387/U-Mフランジを装備していますが、カスタム仕様にも対応可能です。
Waveguide Factoryの導波管トランジションは長さ1インチで、周波数範囲は50 GHzから1700 GHzまで対応しており、主にWR10入力導波管を備えたパワーセンサーへの接続に使用されます。これらはすべてスプリットブロック技術を用いて製造されており、高精度、堅牢性、そして曲げやねじれに対する耐性を実現しています。この製造技術と全表面の金メッキにより、伝送損失を最小限に抑え、優れたVSWRを実現しています。導波管は標準で両端にUG387/U-Mフランジを装備していますが、カスタム仕様にも対応可能です。
特徴
- 周波数範囲：50GHz～1700GHz
- 堅牢で洗練されたデザイン
- スプリットブロック技術を採用
- 低挿入損失
- 優れたVSWR
アプリケーション
- 計測・計装技術
- 精密測定アプリケーション
- VNA測定
- パワーセンサーへの接続
仕様
| 導波管A面 | 導波管B面 | S21 typ. [dB] | 周波数 [GHz] | 品目番号 |
|---|---|---|---|---|
| WR10 | WR8 | 0,15 | 90-140 | 00001618 |
| WR10 | WR6.5 | 0,2 | 110-170 | 00001619 |
| WR10 | WR5.1 | 0,25 | 140-220 | 00001620 |
| WR10 | WR3.4 | 0,4 | 220-330 | 00001621 |
| WR10 | WR2.2 | 0,6 | 330-500 | 00001622 |
| WR10 | WR1.5 | 0,8 | 500-750 | 00001623 |
| WR10 | WR1 | 1,5 | 750-1100 | 00001624 |
| WR10 | WR0.65 | 2,1 | 1100-1700 | 00001625 |
グラフ

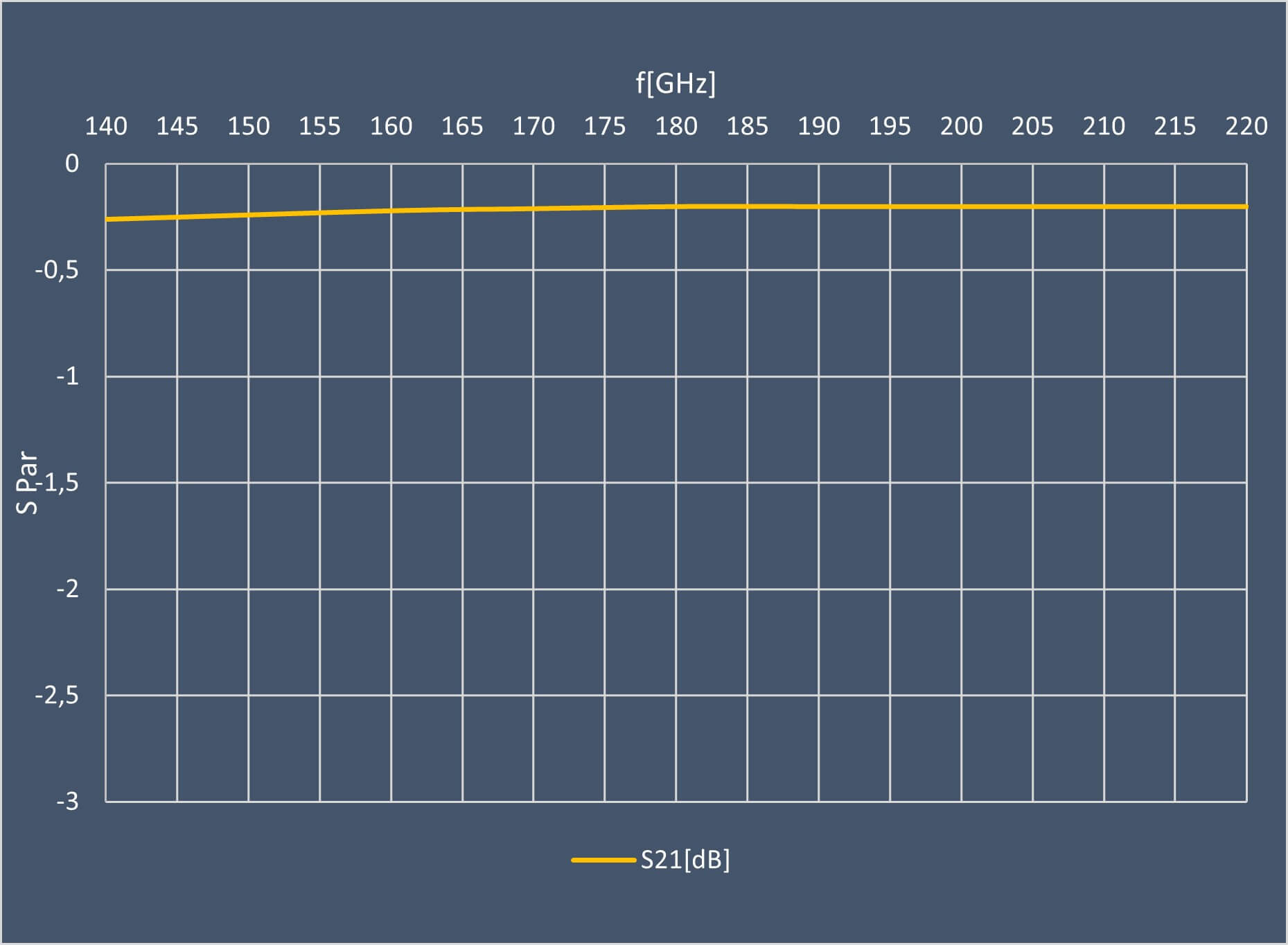

挿入損失 WR10～WR5.1 [typ.]

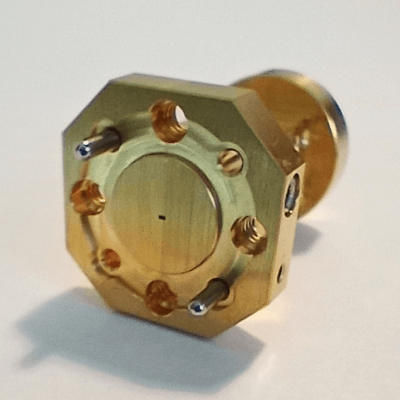

導波管終端
説明
当社の導波管終端は長さ1インチで、50 GHzから1700 GHzまでの周波数に対応しています。スプリットブロック技術を用いて製造されているため、高精度で堅牢な構造を実現し、曲げやねじれに対する耐性も備えています。この製造技術と高精度により、優れたVSWRが保証されます。導波管終端にはUG387/U-Mフランジが付属し、標準で金メッキが施されています。カスタムメイドのご要望にもお応えします。
当社の導波管終端は長さ1インチで、50 GHzから1700 GHzまでの周波数に対応しています。スプリットブロック技術を用いて製造されているため、高精度で堅牢な構造を実現し、曲げやねじれに対する耐性も備えています。この製造技術と高精度により、優れたVSWRが保証されます。導波管終端にはUG387/U-Mフランジが付属し、標準で金メッキが施されています。カスタムメイドのご要望にもお応えします。
特徴
- 周波数範囲：50 GHz～1700 GHz
- 堅牢で洗練されたデザイン
- スプリットブロック技術を採用
- 優れたVSWR
アプリケーション
- 計測・計装技術
- 精密測定アプリケーション
- VNA測定
- 導波管終端
- 校正標準器
- 優れた適合性
仕様
| バンド指定 | 周波数 [GHz] | S11 typ. [dB] | Pin max. [mW] | 品目番号 |
|---|---|---|---|---|
| WR 15 | 50-75 | <-35 | 500 | 00001584 |
| WR 12 | 60-90 | <-35 | 500 | 00001585 |
| WR 10 | 75-110 | <-35 | 500 | 00001586 |
| WR 8 | 90-140 | <-35 | 500 | 00001587 |
| WR 6.5 | 110-170 | <-35 | 500 | 00001588 |
| WR 5.1 | 140-220 | <-35 | 500 | 00001589 |
| WR 3.4 | 220-330 | <-30 | 500 | 00001590 |
| WR 2.2 | 330-500 | <-30 | 500 | 00001591 |
| WR 1.5 | 500-750 | <-20 | 100 | 00001592 |
| WR 1 | 750-1100 | <-20 | 100 | 00001593 |
| WR 0.65 | 1100-1700 | <-20（推定） | 100 | 00001594 |
標準製品に加え、各コンポーネントはお客様のご要望に合わせてカスタマイズ可能です。インデックス付きダウエルピンやフランジの改造も承ります。
グラフ

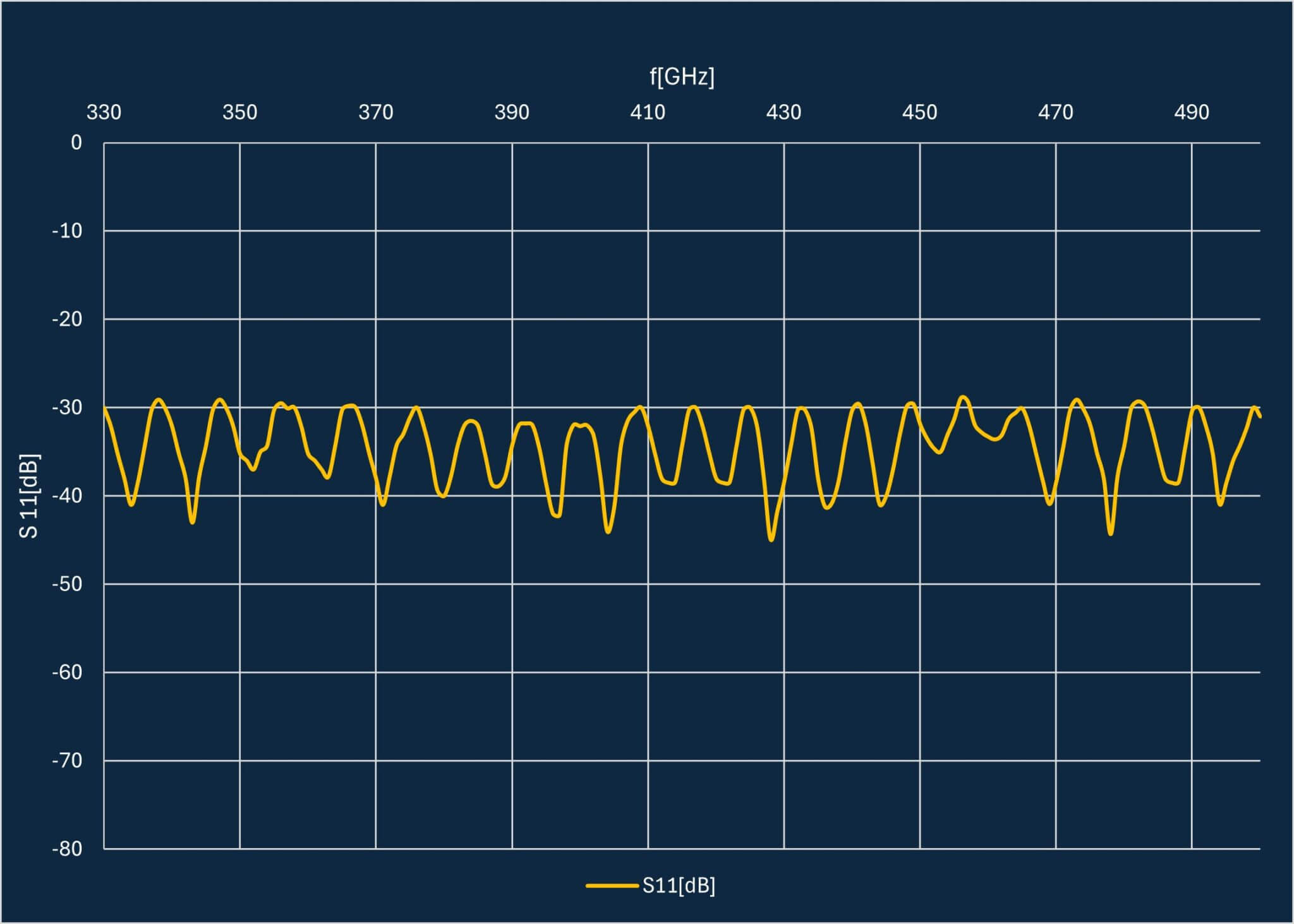

WR2.2適応
導波管ツイスト90°
説明
Waveguide Factoryの導波管ツイストは長さ1インチで、50 GHzから1700 GHzまでの周波数範囲でご利用いただけます。スプリットブロック技術を用いて製造されているため、高精度、卓越した堅牢性、そして曲げやねじれに対する耐性を実現しています。この製造技術と全表面への金メッキにより、信号損失を最小限に抑え、優れたVSWRを実現しています。導波管は標準で両端にUG387/U-Mフランジが付属していますが、カスタムメイドのご要望にもお応えいたします。
Waveguide Factoryの導波管ツイストは長さ1インチで、50 GHzから1700 GHzまでの周波数範囲でご利用いただけます。スプリットブロック技術を用いて製造されているため、高精度、卓越した堅牢性、そして曲げやねじれに対する耐性を実現しています。この製造技術と全表面への金メッキにより、信号損失を最小限に抑え、優れたVSWRを実現しています。導波管は標準で両端にUG387/U-Mフランジが付属していますが、カスタムメイドのご要望にもお応えいたします。
特徴
- 周波数範囲：50 GHz～1700 GHz
- 堅牢で洗練されたデザイン
- スプリットブロック技術を採用
- 低挿入損失
- 優れたVSWR
アプリケーション
- 計測・計装技術
- 精密計測アプリケーション
仕様
| バンド指定 | 周波数 [GHz] | S21 typ. [dB] | S11 typ. [dB] | 品目番号 |
|---|---|---|---|---|
| WR 15 | 50-75 | 0,13 | <-25 | 1573 |
| WR 12 | 60-90 | 0,14 | <-25 | 1574 |
| WR 10 | 75-110 | 0,16 | <-25 | 1575 |
| WR 8 | 90-140 | 0,25 | <-25 | 1576 |
| WR 6.5 | 110-170 | 0,35 | <-25 | 1577 |
| WR 5.1 | 140-220 | 0,4 | <-25 | 1578 |
| WR 3.4 | 220-330 | 0,7 | <-25 | 1579 |
| WR 2.2 | 330-500 | 1,2 | <-20 | 1580 |
| WR 1.5 | 500-750 | 2,1 | <-20 | 1581 |
| WR 1 | 750-1100 | 3,5 | <n/a | 1582 |
| WR 0.65 | 1100-1700 | 5 | <n/a | 1583 |
グラフ

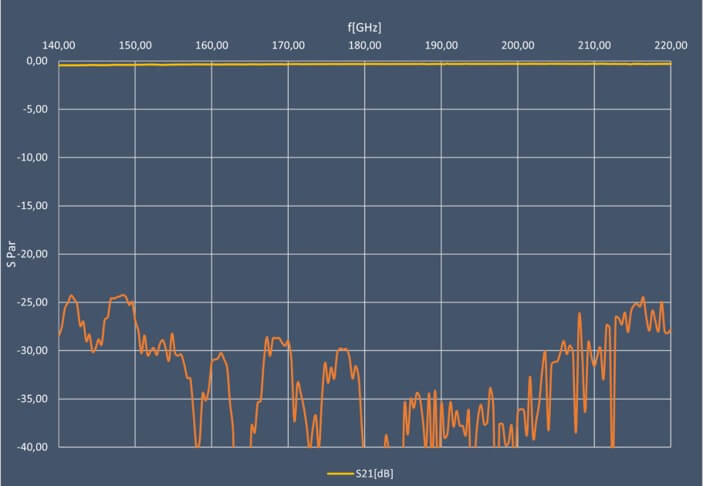

挿入損失ツイストWR5.1

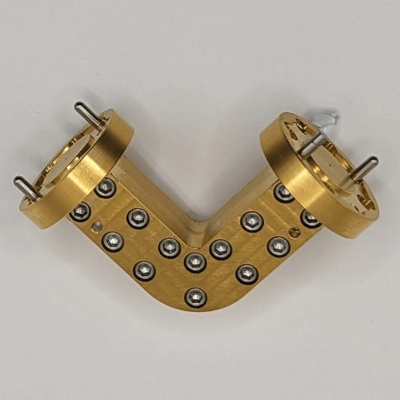

導波管アーク90°
説明
Waveguide Factoryの導波管ループは、各脚の長さが1インチで、50 GHzから1700 GHzまでの周波数範囲でご利用いただけます。スプリットブロック技術を用いて製造されており、高精度、卓越した堅牢性、そして曲げやねじれに対する耐性を実現しています。この製造技術と全ての表面の金メッキにより、信号損失を最小限に抑え、優れたVSWRを実現しています。導波管は、標準で両端にUG387/U-Mフランジを装備していますが、カスタム仕様にも対応可能です。
Waveguide Factoryの導波管ループは、各脚の長さが1インチで、50 GHzから1700 GHzまでの周波数範囲でご利用いただけます。スプリットブロック技術を用いて製造されており、高精度、卓越した堅牢性、そして曲げやねじれに対する耐性を実現しています。この製造技術と全ての表面の金メッキにより、信号損失を最小限に抑え、優れたVSWRを実現しています。導波管は、標準で両端にUG387/U-Mフランジを装備していますが、カスタム仕様にも対応可能です。
特徴
- 周波数範囲：50 GHz～1700 GHz
- 堅牢で洗練されたデザイン
- スプリットブロック技術を採用
- 低挿入損失
- 優れたVSWR
- E面アンテナとH面アンテナをご用意
- ロングタイプは背面からねじ込み式
アプリケーション
- 計測・計測技術
- 精密測定アプリケーション
- VNA測定
仕様
| バンド指定 | 周波数 [GHz] | S21 typ. [dB] | S11 typ. [dB] | 品目番号 E-Plane | 品目番号 H-Plane |
|---|---|---|---|---|---|
| WR 15 | 50-75 | 0,26 | <-40 | 1551 | 1499 |
| WR 12 | 60-90 | 0,26 | <-40 | 1552 | 1500 |
| WR 10 | 75-110 | 0,3 | <-40 | 1553 | 1501 |
| WR 8 | 90-140 | 0,5 | <-40 | 1554 | 1502 |
| WR 6.5 | 110-170 | 0,76 | <-35 | 1555 | 1503 |
| WR 5.1 | 140-220 | 1,1 | <-35 | 1556 | 1504 |
| WR 3.4 | 220-330 | 1,5 | <-35 | 1557 | 1505 |
| WR 2.2 | 330-500 | 2,4 | <-35 | 1558 | 1506 |
| WR 1.5 | 500-750 | 3,6 | <-30 | 1559 | 1507 |
| WR 1 | 750-1100 | 6 | <-30 | 1560 | 1508 |
| WR 0.65 | 1100-1700 | 9 | <-25 | 1561 | 1509 |
グラフ
挿入損失導波管 WR10
標準製品に加え、各コンポーネントはお客様のご要望に合わせてカスタマイズ可能です。
ご要望に応じて、インデックスダウエルピンやフランジの加工も承ります。
導波管の長さ 1インチ
説明
Waveguide Factoryの直線導波管セクションは長さ1インチで、50 GHzから1700 GHzまでの周波数範囲でご利用いただけます。スプリットブロック技術を用いて製造されているため、高精度、卓越した堅牢性、そして曲げやねじれに対する耐性を実現しています。この製造技術と全表面の金メッキにより、信号損失を最小限に抑え、優れたVSWRを実現しています。導波管は標準で両端にUG387/U-Mフランジが付属していますが、特別なご要望にも喜んで対応いたします。
Waveguide Factoryの直線導波管セクションは長さ1インチで、50 GHzから1700 GHzまでの周波数範囲でご利用いただけます。スプリットブロック技術を用いて製造されているため、高精度、卓越した堅牢性、そして曲げやねじれに対する耐性を実現しています。この製造技術と全表面の金メッキにより、信号損失を最小限に抑え、優れたVSWRを実現しています。導波管は標準で両端にUG387/U-Mフランジが付属していますが、特別なご要望にも喜んで対応いたします。
特徴
- 周波数範囲：50 GHz～1700 GHz
- 堅牢で洗練されたデザイン
- スプリットブロック技術を採用
- 低挿入損失
- 優れたVSWR
アプリケーション
- 計測・計測技術
- 精密測定アプリケーション
- VNA測定
仕様
| バンド指定 | 周波数 [GHz] | S21 typ. [dB] | S11 typ. [dB] | 周波数 [GHz] |
|---|---|---|---|---|
| WR 15 | 50-75 | 0,13 | <-40 | 1487 |
| WR 12 | 60-90 | 0,13 | <-40 | 1488 |
| WR 10 | 75-110 | 0,15 | <-40 | 1489 |
| WR 8 | 90-140 | 0,25 | <-40 | 1490 |
| WR 6.5 | 110-170 | 0,38 | <-35 | 1492 |
| WR 5.1 | 140-220 | 0,55 | <-35 | 1493 |
| WR 3.4 | 220-330 | 0,75 | <-35 | 1494 |
| WR 2.2 | 330-500 | 1,2 | <-35 | 1495 |
| WR 1.5 | 500-750 | 1,8 | <-30 | 1496 |
| WR 1 | 750-1100 | 3 | <-30 | 1497 |
| WR 0.65 | 1100-1700 | 4,5 | <-25 | 1498 |
グラフ

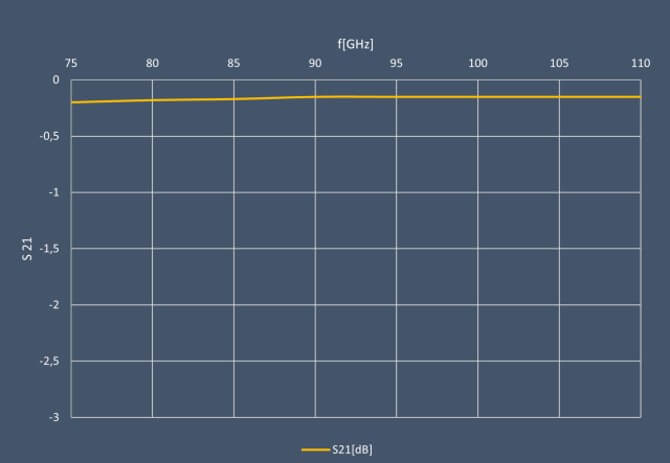

WR10導波管の挿入損失
標準製品に加え、各コンポーネントはお客様のご要望に合わせてカスタマイズ可能です。
ご要望に応じて、インデックス付きダウエルピンやフランジ加工も承ります。
