アンテナ
標準利得アンテナ 25 dBi
説明
Waveguide Factoryの標準利得アンテナは、50 GHzから1700 GHzまでの周波数帯域に対応しています。これらのアンテナは精密に調整・製造されており、非常に予測可能な利得を提供します。その構造により、非常に堅牢でありながら軽量です。当社のアンテナは、UG387/U-Mフランジと全面金メッキ表面を特徴としています。
Waveguide Factoryの標準利得アンテナは、50 GHzから1700 GHzまでの周波数帯域に対応しています。これらのアンテナは精密に調整・製造されており、非常に予測可能な利得を提供します。その構造により、非常に堅牢でありながら軽量です。当社のアンテナは、UG387/U-Mフランジと全面金メッキ表面を特徴としています。
特徴
- 周波数範囲：50 GHz～1700 GHz
- 利得：25 dBi
- 直線偏波
- 堅牢で洗練されたデザイン
- 超軽量
- 優れたVSWR
アプリケーション
- 計測・計装技術
- 送受信モジュール
- アンテナ限界測定
- 自由空間測定
- 通信技術
仕様
| バンド | 周波数 [GHz] | 3 dB BW Eプレーン [°] | 3 dB BW Hプレーン [°] | サイドローブ Eプレーン [dB] | サイドローブ Hプレーン [dB] | リターンロス（標準） [dB] | 品目番号 |
|---|---|---|---|---|---|---|---|
| WR 15 | 50-75 | 10 | 11 | -10 | -30 | -25 | 00001637 |
| WR 12 | 60-90 | 9 | 10 | -10 | -30 | -25 | 00001638 |
| WR 10 | 75-110 | 9 | 10 | -10 | -28 | -25 | 00001639 |
| WR 8 | 90-140 | 9 | 10 | -11 | -27 | -25 | 00001640 |
| WR 6.5 | 110-170 | 9 | 10 | -12 | -28 | -25 | 00001641 |
| WR 5.1 | 140-220 | 8 | 9 | -11 | -25 | -25 | 00001642 |
| WR 3.4 | 220-330 | 8 | 9 | -10 | -25 | -20 | 00001643 |
| WR 2.2 | 330-500 | 8 | 9 | -10 | -25 | -20 | 00001644 |
| WR 1.5 | 500-750 | 8 | 9 | -10 | -25 | -20 | 00001645 |
| WR 1 | 750-1100 | n/a | n/a | n/a | n/a | n/a | 00001646 |
| WR 0.65 | 1100-1700 | n/a | n/a | n/a | n/a | n/a | 00001647 |
グラフ

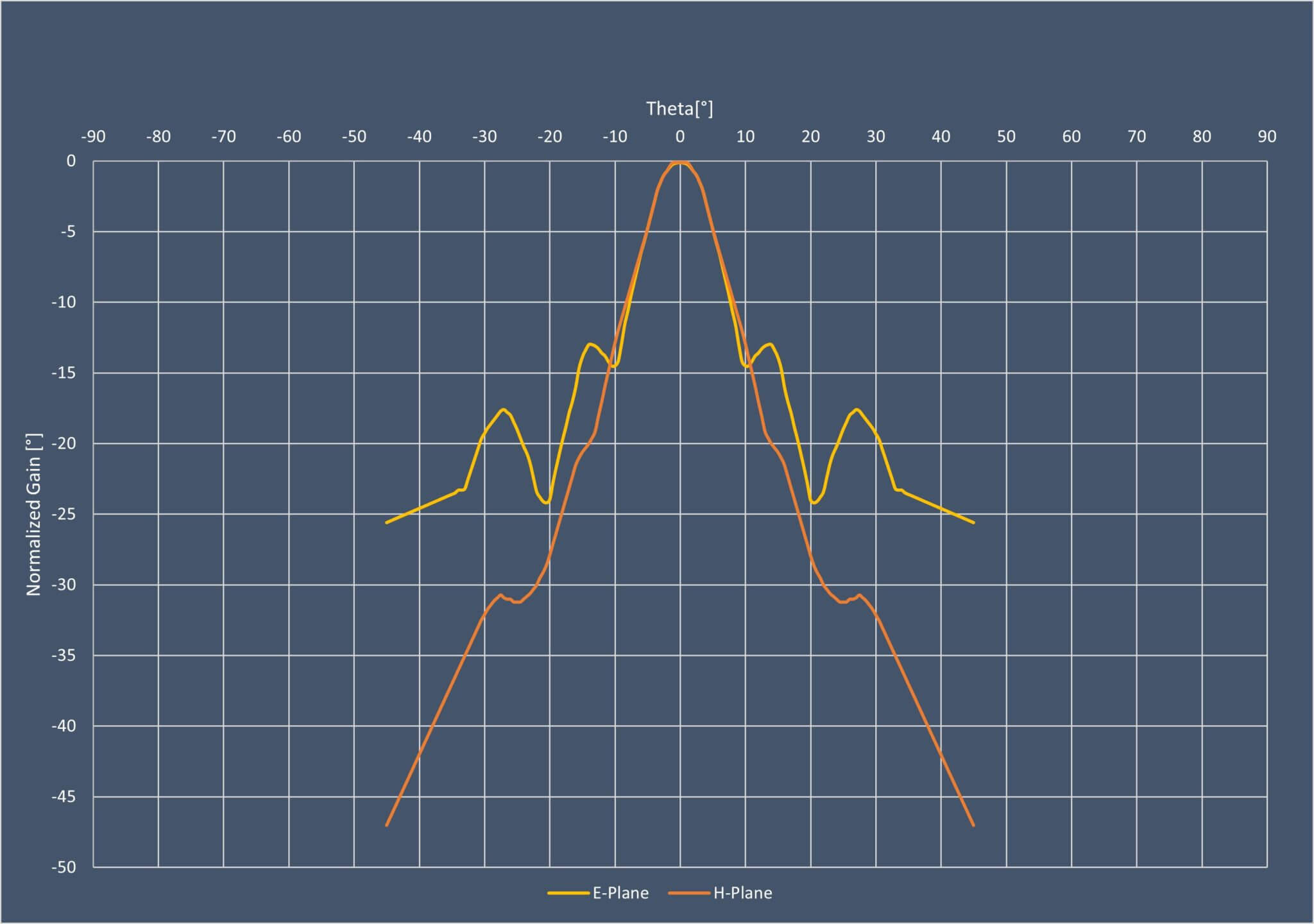

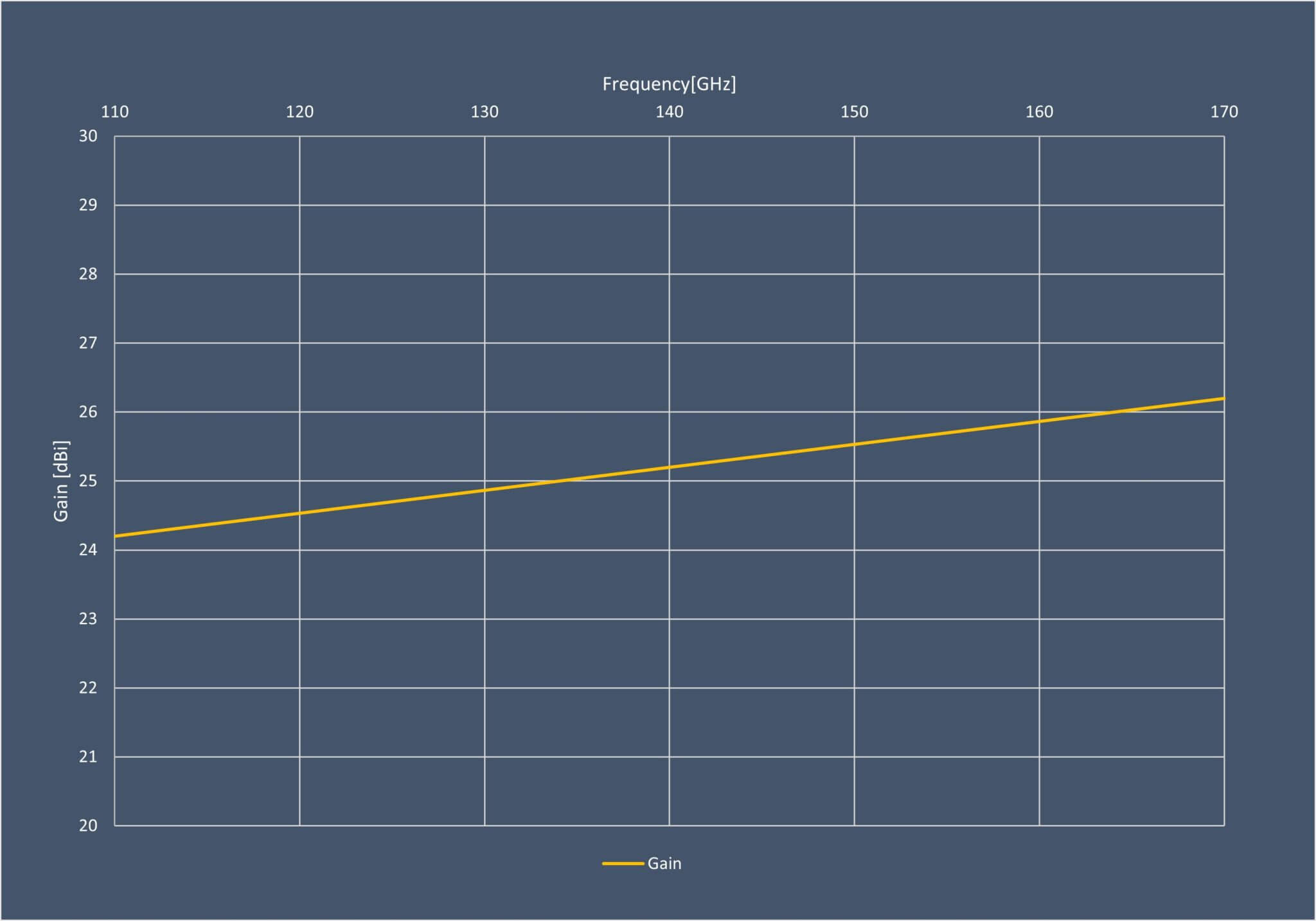

アンテナ利得およびパターン WR6.5 25 dBi（シミュレーション）
アンテナ利得およびアンテナパターン WR6.5 25 dBi（シミュレーション）
標準製品に加え、各コンポーネントはお客様のご要望に合わせてカスタマイズ可能です。
ご要望に応じて、インデックスダウエルピンやフランジ加工にも対応いたします。
標準利得アンテナ 20 dBi
説明
Waveguide Factoryの標準利得アンテナは、50 GHzから1700 GHzまでの周波数帯域に対応しています。これらのアンテナは精密に調整・製造されており、非常に予測可能な利得を提供します。その構造により、非常に堅牢でありながら軽量です。当社のアンテナは、UG387/U-Mフランジと全面金メッキ表面を特徴としています。
Waveguide Factoryの標準利得アンテナは、50 GHzから1700 GHzまでの周波数帯域に対応しています。これらのアンテナは精密に調整・製造されており、非常に予測可能な利得を提供します。その構造により、非常に堅牢でありながら軽量です。当社のアンテナは、UG387/U-Mフランジと全面金メッキ表面を特徴としています。
特徴
- 周波数範囲：50 GHz～1700 GHz
- ゲイン：20 dBi
- 直線偏波
- 堅牢で洗練されたデザイン
- 超軽量
- 優れたVSWR
アプリケーション
- 計測・計装技術
- 送受信モジュール
- アンテナ信号強度測定
- 自由噴流測定
- 通信技術
仕様
| バンド | 周波数 [GHz] | 3 dB BW Eプレーン [°] | 3 dB BW Hプレーン [°] | サイドローブ Eプレーン[dB] | サイドローブ Hプレーン[dB] | リターンロス（標準）[dB] | 品目番号 |
|---|---|---|---|---|---|---|---|
| WR 15 | 50-75 | 14 | 15 | -10 | -25 | -25 | 1626 |
| WR 12 | 60-90 | 14 | 15 | -10 | -28 | -25 | 00001627 |
| WR 10 | 75-110 | 16 | 17 | -10 | -25 | -25 | 00001628 |
| WR 8 | 90-140 | 16 | 17 | -12 | -25 | -25 | 00001629 |
| WR 6.5 | 110-170 | 17 | 18 | -13 | -20 | -20 | 00001630 |
| WR 5.1 | 140-220 | 15 | 16 | -13 | -20 | -20 | 00001631 |
| WR 3.4 | 220-330 | 13 | 14 | -10 | -25 | -20 | 00001632 |
| WR 2.2 | 330-500 | 13 | 14 | -11 | -25 | -20 | 00001633 |
| WR 1.5 | 500-750 | n/a | n/a | n/a | n/a | -20 | 00001634 |
| WR 1 | 750-1100 | n/a | n/a | n/a | n/a | -20 | 00001635 |
| WR 0.65 | 1100-1700 | n/a | n/a | n/a | n/a | n/a | 00001636 |
グラフ

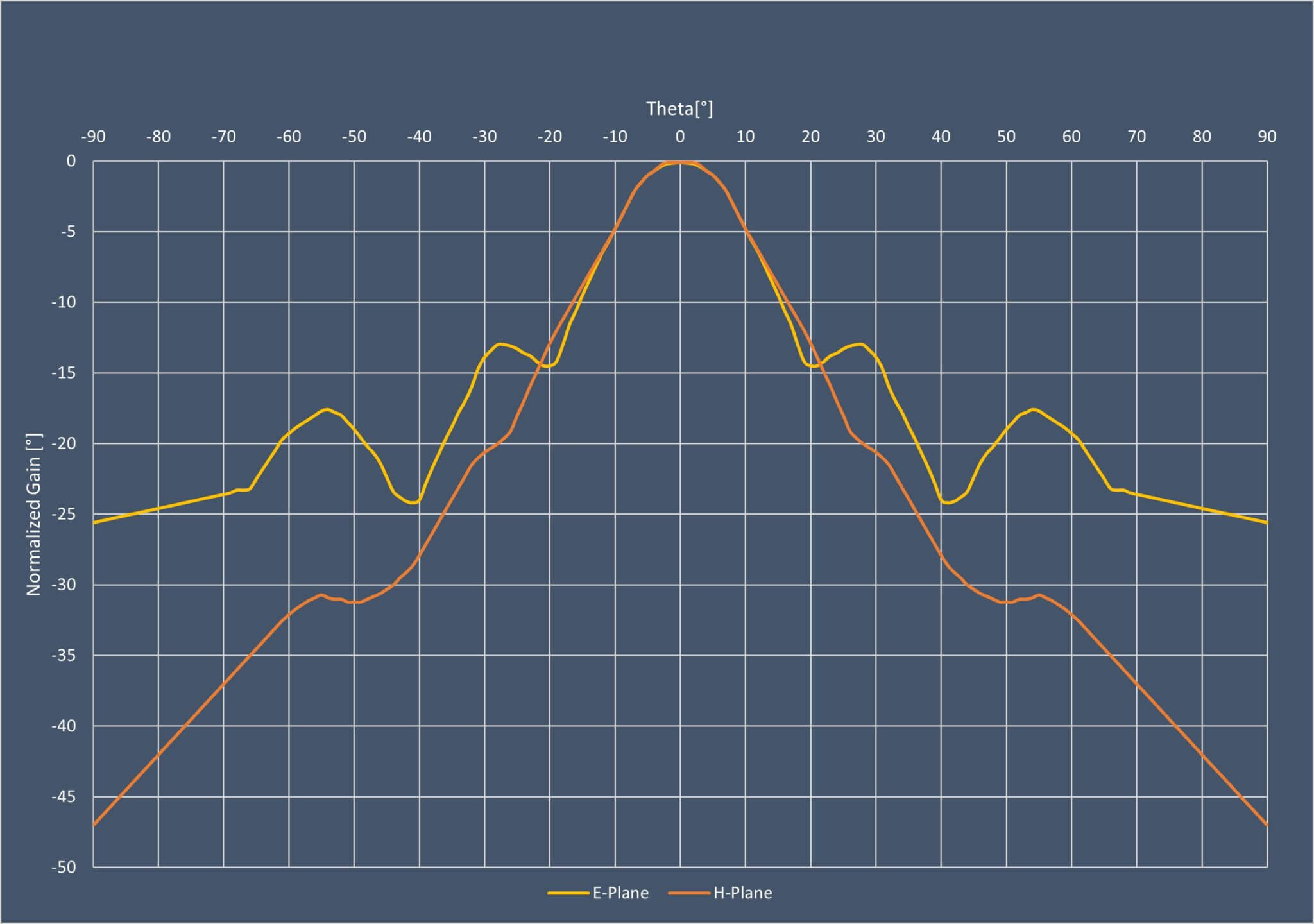

アンテナ利得およびパターン WR6.5 20 dBi（シミュレーション）
アンテナ利得およびアンテナパターン WR6.5 20 dBi（シミュレーション）
標準製品に加え、各コンポーネントはお客様のご要望に合わせてカスタマイズ可能です。
ご要望に応じて、インデックス付きダウエルピンやフランジ加工も承ります。
