Vortex Optical Coatings Ltd.について

Vortex社は、イギリスに拠点を置く光学フィルターメーカーです。
2008年に設立され、主にフィルターとコーティングを取り扱い、測定アプリケーション向けのIRフィルターや線形可変フィルターを設計、製造しています。

ラインナップ

※ページではVortex製品の一部をご紹介しています。
全製品ラインナップにつきましては、メーカー公式サイトをご参照ください。

狭帯域バンドパスフィルター

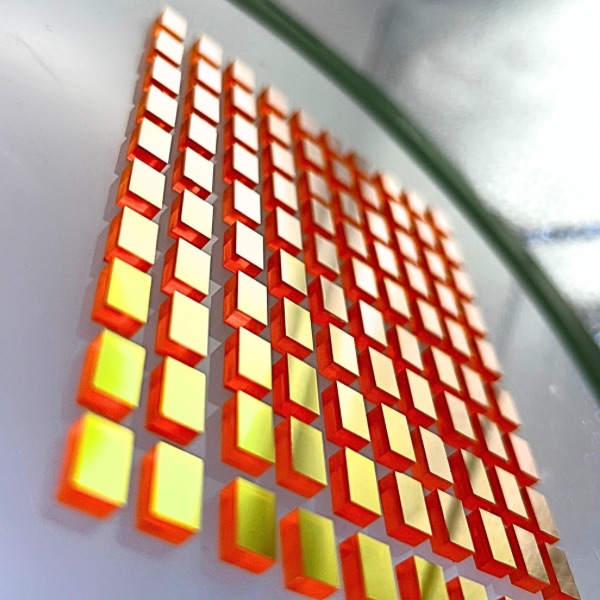

可視光線300~700 nm 狭帯域バンドパスフィルター

可視光線300~700 nm 狭帯域バンドパスフィルター

可視狭帯域バンドパスフィルターは、特定の波長範囲を透過し、不要な波長を遮断するように設計された光学フィルターです。これらのフィルターは、光スペクトルの精密な制御が求められる様々な用途に不可欠です。可視狭帯域バンドパスフィルターの用途と応用、そして当社が製造したフィルターの事例については、以下をご覧ください。

Vortex Optical Coatingsでは、300ナノメートルから700ナノメートルまでのカスタム可視狭帯域バンドパスフィルターを、お客様のご要望に合わせて設計・製造いたします。ガラス、サファイア、石英、フッ化カルシウムなど、幅広い基板を在庫しております。また、オンサイトダイシング設備も備えており、最短2週間でフィルターの設計、製造、そして最終サイズへのダイシングが可能です。

ケーススタディ: 600 nm 狭帯域通過フィルター

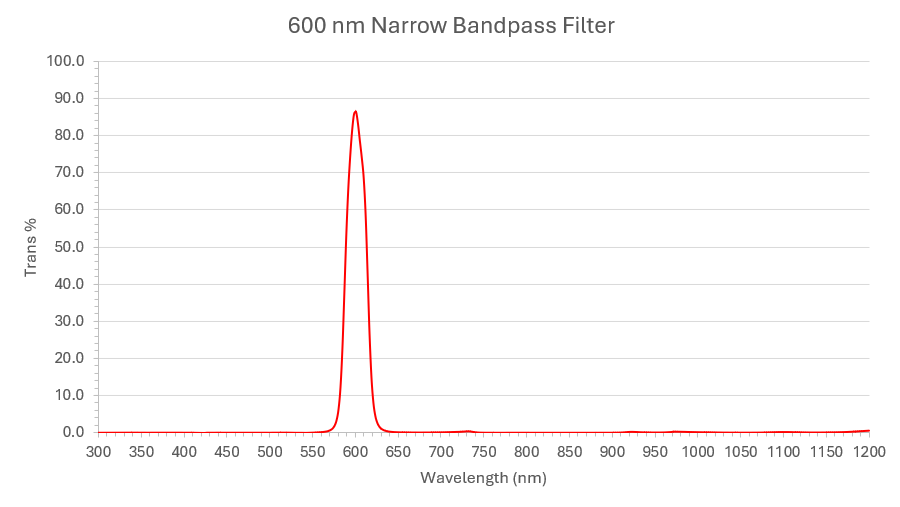

600 nm 狭帯域通過フィルター
データテーブル

仕様 Value
中心波長 600 nm +/-3
帯域幅(半値幅) 25 nm +/- 3
ピーク透過率 T% >80%
遮断範囲 300 – 1200 nm
基板 OG570, B270
寸法 20 mm Dia
厚さ 4 mm ラミネート
傷/へこみ 40/20
年間数量 600

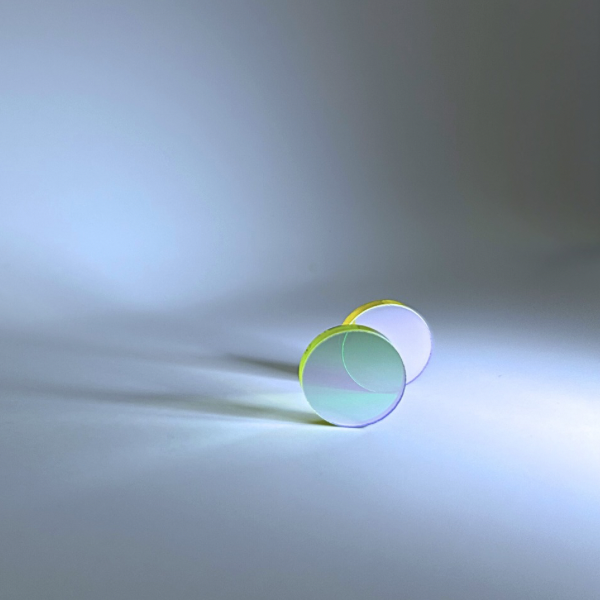

顧客の問題の解決: 従来の金属ベースフィルターの交換

従来の金属ベースフィルターの交換
Vortex Optical Coatingsのソリューション:これは、非常に厳格な仕様(CWL / FWHM +/- 3nm)で製造されたカスタム狭帯域全誘電体フィルタの例です。このフィルタは300~1200nmの波長を遮断し、シリコンフォトダイオード検出器を使用するシステムに適しています。もう一つの重要な特徴は、高い遮断性能と高いピーク透過率であり、非誘電体フィルタと比較してS/N比が大幅に向上します。このフィルタはスパッタ技術を用いて成膜されているため、現場での耐用年数が非常に長く、温度安定性も優れています。

便利なコールオフ:Vortexが最良の価格をご提供できるよう、部品の年間必要量全体をご注文いただくことをお勧めしています。その後、基板を一括でコーティングし、在庫として保管しますので、年間を通して必要に応じてコールオフできます。生産ラインの円滑な稼働のため、コールオフ注文は翌日配送いたします。

近赤外線700~2500 nm 狭帯域バンドパスフィルター

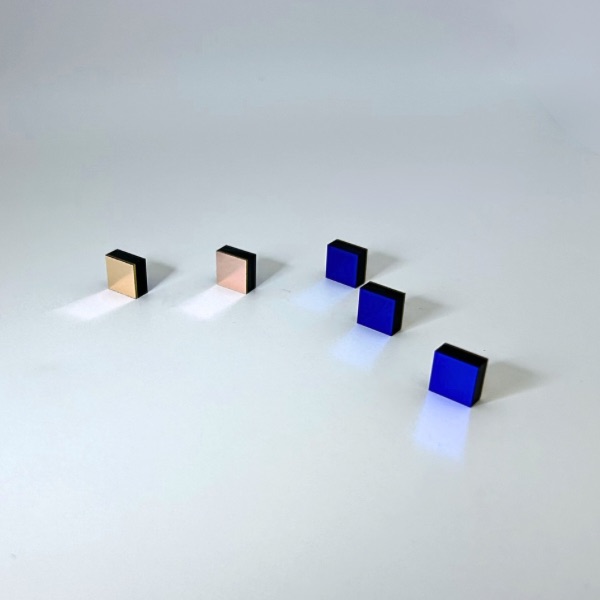

近赤外線700~2500 nm 狭帯域バンドパスフィルター

近赤外線狭帯域バンドパスフィルターは、特定の波長範囲の赤外線を透過し、不要な波長を遮断するように設計された光学フィルターです。これらのフィルターは、赤外線スペクトルの精密な制御が求められる様々な用途に不可欠です。近赤外線狭帯域バンドパスフィルターの用途と応用、そして当社が製造したフィルターの事例については、以下をご覧ください。

Vortex Optical Coatingsでは、700ナノメートルから2500ナノメートルまでの波長範囲の近赤外線狭帯域バンドパスフィルターを、お客様のご要望に合わせて設計・製造いたします。ガラス、シリコン、サファイア、赤外線石英、フッ化カルシウムなど、幅広い基板を在庫しております。

ケーススタディ: 900 nm 狭帯域通過フィルター

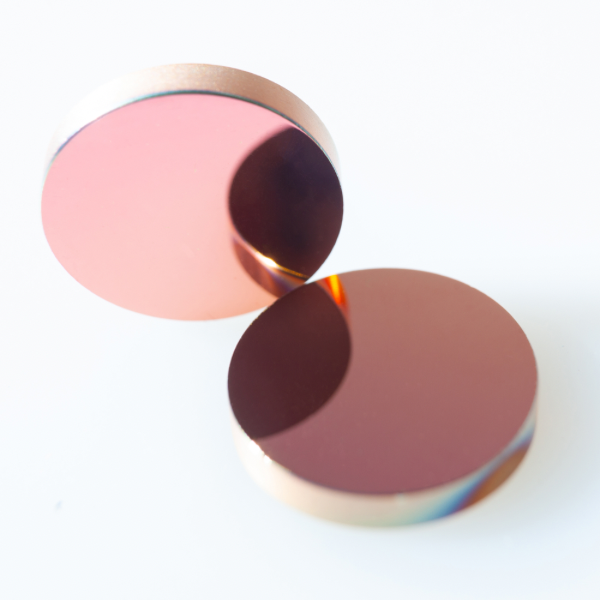

900 nm 狭帯域通過フィルター
データテーブル

仕様 Value
中心波長 900 nm +/- 3 nm
帯域幅(半値幅) 18 nm +/- 3 nm
ピーク透過率 T% >75%
遮断範囲 300 – 1800 nm
基板 RG9 Glass
寸法 直径25 mm
厚さ 3 mm
傷/へこみ 60/40
年間数量 1000

ケーススタディ: 材料選択によるスペクトル遮断範囲の拡張

900 nm 狭帯域通過フィルター
顧客の課題: Vortexは、赤外線カメラに装着する、拡張ブロッキング機能を備えた900nm狭帯域バンドパスフィルターの開発プロジェクトに着手しました。プロセス開発において重大な問題は発生しませんでしたが、ブロッキング要件を満たし、コストを予算内に抑えるためには、基板の選択が重要であることが浮き彫りになりました。光学フィルターの製造において、基板が占める割合ははるかに小さく、通常はコーティングの方がコストが高くなります。Vortexは、様々な用途に適した基板に関する豊富な知識を有しており、こうした予算上の課題に対して適切なアドバイスを提供できます。

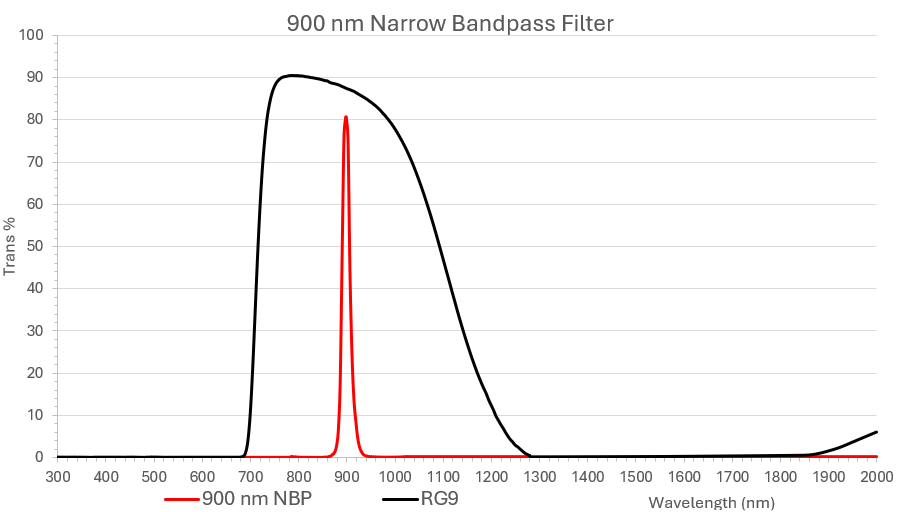

Vortexのソリューション:このプロジェクトにおいて、Vortexは3mm厚のSchott RG9ガラスの特性を活用し、900nm狭帯域バンドパスフィルターのスペクトル遮断性能を向上させました。適切な基板厚を慎重に選択することで、このフィルターの遮断性能の大部分はSchott RG9によって実現されました。これにより、コーティング時間を何時間も節約でき、さらに重要な点として、お客様のコスト削減にもつながります。下のグラフは、Schott RG9がこの900nm狭帯域バンドパスフィルターとどのように調和するかを示しています。

結果:コスト予算、光予算、そして拡張ブロッキングのすべてが満たされました!Vortexは、高度な材料知識を活用した最先端のソリューションを提供することで、光学フィルター技術の革新を推進し、お客様に合わせたソリューションを提供し続けています。

IRフィルターとコーティング

IRフィルターとコーティング

狭帯域フィルター

部品番号 CWL(nm) 透過率 FWHM(nm) 提案した使用
NBP-1940-42-25 1940 nm(± 8 nm) > 85% 42 nm(± 5 nm) H2O(水)
NBP-3055-145-25 3055 nm(± 16 nm) > 75% 145 nm(± 17 nm) C2H2(アセチレン)
NBP-3260-150-25 3260 nm(± 16 nm) > 75% 150 nm(± 17 nm) C2H4(エチレン)
NBP-3330-150-25 3330 nm(± 15 nm) > 75% 150 nm(± 15 nm) CH4(メタン)
NBP-3349-70-25 3349 nm(± 15 nm) > 75% 70 nm(± 15 nm) C2H6(エタン)
NBP-3400-155-25 3400 nm(± 15nm) > 75% 155 nm(± 15 nm) HC(一般的な炭化水素)
NBP-3900-180-25 3900 nm(± 18 nm) > 75% 180 nm(± 20 nm)
NBP-4000-180-25 4000 nm(± 18 nm) > 75% 180 nm(± 15 nm)
NBP-4260-160-25 4260 nm(± 20 nm) > 70% 160 nm(± 21 nm) CO2(二酸化炭素)
NBP-4530-85-25 4530 nm(± 20 nm) > 75% 85 nm(± 10 nm) N2O(亜酸化窒素)
NBP-4660-165-25 4660 nm(± 15 nm) > 75% 165 nm(± 15 nm) CO(一酸化炭素)
NBP-5330-190-25 5330 nm(± 25 nm) > 65% 190 nm(± 25 nm) NO(一酸化窒素)

その他のIRフィルター

部品番号 説明
BPF-VIST-IRBL-25 400〜600 nmの可視透過と、近赤外線および中赤外線のブロッキング。
BPF-1.3-2.5-25 1.3〜2.5 µmで送信し、この範囲外でブロックします。
SWP-1.4-2.6-25 1.4〜2.6 µmの90%で平均透過率、2.7〜20 µmのブロック。
LWP-1.65-25 長波パスフィルターは、1.65 µm以上を透過し、それ以下をブロックしてUVに戻します。
BPF-2070-2510-25 非接触温度測定に使用される2070 – 2500 nm用の中赤外広帯域パスフィルター
BPF-3.0-5.0-25-Si シリコンでは、3~5 µmで90%の透過率。7.5 µm以降はブロック
BPF-3.0-5.0-25-SAP サファイアでは、3~5 µmで90%の透過率。20 μm以降はブロック。

線形変数フィルター

製品番号 範囲 寸法(L × W × T) 帯域幅
LVF 0.9-1.7-3.5-15-0.5-2% 0.9 – 1.7 µm 15 × 3.5 × 0.5 mm 2%
LVF 1.3-2.6-3.5-15-0.5-2% 1.3 – 2.6 µm 15 × 3.5 × 0.5 mm 2%
LVF 2.5-5.0-3.5-15-0.5-2% 2.5 – 5.0 µm 15 × 3.5 × 0.5 mm 2%
LVF 0.9-1.7-3.5-15-0.5-1% 0.9 – 1.7 µm 15 × 3.5 × 0.5 mm 1%
LVF 1.3-2.6-3.5-15-0.5-1% 1.3 – 2.6 µm 15 × 3.5 × 0.5 mm 1%

反射防止コーティング

ブロードバンド反射防止コーティング

最適化された波長 基板 反射
AR 400 – 700 nm ガラス R < 0.5% 平均 400 – 700 nm
AR 400 – 900 nm ガラス R < 1.0% 平均 400 – 900 nm
AR 400 – 1100 nm フューズドシリカ R < 1.0% 平均 400 – 1100 nm
AR 400 – 1700 nm サファイア R < 3.5% 平均 400 – 1700 nm
AR 400 – 2500 nm サファイア R < 8.0% 平均 400 – 2500 nm

Vコーティング

最適化された波長 基板 反射
V-Coat 63 3 BK7 R < 0.25%
V-Coat 1064 BK7 R < 0.25%
V-Coat 1550 サファイア R < 0.25%
V-Coat 3300 CaF2 R < 0.25%
V-Coat 532_1064 BK7 R < 0.25%
V-Coat 532_1064_1550 BK7 R < 0.25%
V-Coat 532_633_780_1064_1550 BK7 R < 0.25%

赤外線ARコーティング

最適化された波長 基板 反射
AR 400 – 1700 nm サファイア R < 2% 平均 400 – 1700 nm
AR 400 – 2500 nm サファイア R < 3% 平均 400 – 2500 nm
AR 1200 – 2500 nm ケイ素 R < 3% 平均 1200 – 2500 nm
AR 1500 – 5000 nm ケイ素 R < 3% 平均 1500 – 5000 nm
V-Coat 1550nm サファイア 表面あたり1550 nmで R < 0.25%
AR 2000 – 5000 nm ゲルマニウム R < 3% 平均 2000 – 5000 nm
AR 3000 – 5000 nm ケイ素 R < 3% 平均 3000 – 5000 nm
AR 3000 – 5000 nm ゲルマニウム R < 3% 平均 3000 – 5000 nm
V-Coat 3300nm ケイ素 表面あたり3300 nmで R < 0.25%
