大口径 高出力ダブルクラッドファイバーレーザー用FBGミラーの特徴
- レーザー耐力：~3 kW
- 中心波長：1020 ~ 2150 nm
- 反射率：> 99%
- 帯域幅：0.1 ~ 3.0 nm
- カプラー比率：5 ~ 90 %
- ファイバー種類：シングルモードファイバー ~ ダブルクラッドファイバー
(PWS-HPR Standard Specifications品)
| パラメータ | 仕様 | 単位 | |||
|---|---|---|---|---|---|
| 低出力 | 高出力 | ||||
| 中心波長（室温) | 1064 ± 1 | 1080 ± 1 | nm | ||
| グレーテイングタイプ | High Reflector | Output Coupler | High Reflector | Output Coupler | |
| 波長の不整合 | ≤0.2 | ≤0.2 | nm | ||
| 反射帯域幅 @ 95% | 3.0 ± 0.3 | 2.0 ± 0.2 3.0 ± 0.3 |
nm | ||
| 反射帯域幅 @ 50% | 1.0 ± 0.1 | 1.0 ± 0.1 | nm | ||
| 反射率 | ≥ 99.8 | 10.0 ± 2.0 | ≥ 99.5 | 10.0 ± 2.0 | % |
| サイドモード抑圧比 | > 20 | > 10 | > 20 | > 10 | dB |
| 最大パワー | 250 | 1000, 2000, 3000 | W | ||

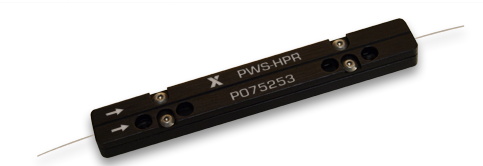

| パッケージタイプ | TeraXion PWS-HPR Heat Dissipationパッケージ | TeraXion PWS-HPR Heat Dissipationパッケージ | |||
| ファイバーコア径/クラッド径-NA | 10/125-0.08 | 20/400-0.06 | μm | ||
| ファイバー種類 | ダブルクラッド | ダブルクラッド | |||
| ファイバータイプ | Non-PM | Non-PM | |||
