レーザーパワーメーター
SHY Series レーザパワーメーター/エネルギメーター
SHY series レーザーパワーメーターは、高品質の熱量測定プローブをコアコンポーネントとし、シンプルで使いやすく、最新の組み込み技術設計による信頼性の高い製品です。この表示ヘッド付きレーザーパワーメーターは、様々なプローブを選択することができ、ハンドヘルド測定に適しているだけでなく、ランニングマシンのオンラインモニターにも適しています。
プローブ
- 高速応答（ディスプレイヘッド付き10 Wプローブ 0-95% 応答時間1.5秒）
- 波長範囲 0.19-1 μm、NISTトレーサー補正、コンパクト形状、ファン内蔵、外部電源不要の最適化ヒートシンク設計
- 高負荷電力（10 Wプローブ：連続10 W、断続最大20 W）
- 正方形プローブ、組み込みが簡単、機器に簡単に取り付けることができます。
- 光学金具取付ネジ、全方位調整対応
ディスプレイヘッド
- 高解像度カラーTFTスクリーン、2段階バックライト、充電用USBポート、データアップロード
- 販売、短い周期の後の便利
- 標準的なRS232インターフェイス出力リチウム充電電池、電源異常の作業時間 >=14時間のすべての金属ボディ、ライト級選手を提供して下さい
- ゼロを調節する必要性無し（懸濁液の自己安定ゼロ回路を使用して）
- 自動レンジ切替（オートスケール）
- ユーザー定義補正係数、特許調整可能なAcアルゴリズム・トースター保護
- レーザー研究開発の理想的なパートナー（リアルタイム・モニタリング・パワー、レーザー異常停止）
- 不揮発性データ記録、最大10,000ポイント高精度12ビットリアルタイム
- 電力波形図表示、時間調整可能
- 使いやすいメニューとショートカットキー機構
- 電磁干渉防止
用途
- ポータブル機器オンライン測定
- レーザーマーキング、切断、穴あけ
- 溶接、光制御、機械試験
- 電力監視制御補正
1. 低出力レーザーパワーメーター
2. 中出力レーザーパワーメーター
3. Kwレベル水冷式レーザーパワーメーター
4. Serial/USB レーザーパワーメーター
5. 高感度レーザーパワーメーター
高感度シリーズのレーザーパワーメーターは、手頃な価格、高精度、FPC切断、ボール盤オンライン測定、高精度マーキング、太陽電池装置（スクラッチ/アブレーション/バックパッシベーション/パンチング/エッチング/焼結など）に適しているなど、多くの利点があります。
6. SHY Series レーザーエネルギーメーター
STY Series ハンドヘルドCO2レーザーパワーメーター

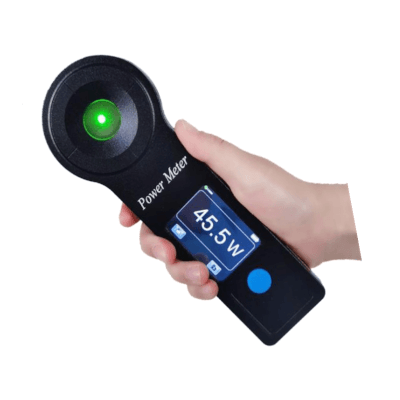

ハンドヘルドレーザーパワーメーターSTY-HLP-200BはCO2レーザーパワーメーターです。測定範囲は最大200 W、分解能は0.1 Wです。電源にはボタン電池を使用し、生産現場、QC、実験室などでの持ち運びに便利です。安定性を向上させるために、手持ちではなく、固定するためのマウントホールを使用することもできます。
| 品番 | STY-HLP-200B |
|---|---|
| レンジ | 0-200W |
| 分解能 | 0.1W |
| 校正波長 | 10.6um |
| センサーのターゲット径 | 19mm |
| 電池タイプ | 2032 (3V/3.6V) |
| 表示 | 4-digit LCD |
| 冷却方式 | Natural air |
| 外形寸法 | 165x55x11mm |
| 重量 | 0.8kg |
STCH Series レーザー パワーメーター
レーザーパワーメーターは、レーザーパワーセンサー（またはディテクターヘッド）、ディスプレイユニット、関連アクセサリーで構成されています。Sintec Optronicsのセンサーは、190 nmから25 μmのレーザー波長と最大5000 Wのレーザー出力を測定することができます。これらのパワーメーターは、レーザパワーの測定やモニタリングに使用されます。
1. レーザーパワーセンサー＆モニター
このセンサーとモニターは高感度であるため、レーザーやレーザー加工機内部のレーザー出力をオンタイムでモニターするために使用することができます。また、コンパクトでポータブルなレーザーパワーメーターにも使用できます。
- カスタマイズ可能な仕様
- ≤ 50mm 検出器開口サイズ
- 紫外から中間赤外までの広帯域に対応
- 1%未満の測定不確かさ
基本仕様
| スペクトル範囲 (μm) | 0.19 – 25 | ||
|---|---|---|---|
| 最大出力 (W) | 参考ラジエーターサイズとライトスポットサイズ | ||
| 最大検出器開口数(mm) | ≤ 50 | ||
| 均一性 (±%) | < 1, < 3, < 5 | ||
| 測定の不確かさ(±%) | < 1 | ||
| パワーに対する非直線性(±%) | < 1 | ||
| パワー精度 (±%) | < 2.5 | ||
| 検出器タイプ | MA | HQ | VG |
| 最大平均パワー密度 | 20kW/cm², 40W,CW | 0.5kW/cm², 40W,CW | 0.05kW/cm², 40W,CW |
| 最大エネルギー密度 | 0.15J/cm², 1064nm,1ns | 0.25J/cm², 1064nm,1ns | 1.6J/cm²,1 064nm,1ns |
仕様
| センサーの寸法と種類 (mm) | ヒートシンク寸法（mm） | 冷却方法 | 応答時間（秒） | 最大検出口径（mm） | パワーレンジ |
|---|---|---|---|---|---|
| Φ32 x 3 sensor o | 38x38x29 | Air-cooled | <1 | 19 | 10 mW – 10 W |
| Φ44 x 3 sensor a | 57x57x44 | Air-cooled | <1 | 19 | 10 mW – 20 W |
| Φ44 x 3 sensor a | 65x65x50 | Air-cooled | <1 | 19 | 10 mW – 40 W |
| Φ44 x 3 sensor b | 6x65x95 | Fan-cooled | <1 | 19 | 10 mW – 150 W |
| Φ72 x 3 sensor c | 100x100x80 | Air-cooled | <2 | 40 | 100 mW – 100 W |
| Φ72 x 3 sensor d | 125x125x95 | Air-cooled | <2.5 | 40 | 100 mW – 200 W |
| Φ72 x 4 sensor e | 100x100x09 | Fan-cooled | <2.5 | 40 | 100 mW – 250 W |
| Φ72 x 5 sensor f | 125x125x136 | Fan-cooled | <3.5 | 40 | 300 mW – 350 W |
2. OEMレーザーパワーセンサー
- カスタマイズ可能な仕様
- 検出器開口サイズ ≤ 50mm
- スペクトル波長またはスペクトル範囲が利用可能
- 様々な信号出力タイプ
3. 10 mW – 40 Wレーザーパワーセンサー
- 空冷式
- 10/19 mm 検出器アパーチャーサイズ
- スペクトル波長またはスペクトル範囲を選択可能
- シングルパルスエネルギーテスト機能
- PCポートにUSB出力インターフェースを接続
- 1分間で最大80 W
4. 100 mW-200 W レーザーパワーセンサー
- 空冷式
- 40 mm 検出器アパーチャーサイズ
- スペクトル波長またはスペクトル範囲を選択可能
- シングルパルスエネルギーテスト機能
- PCポートにUSB出力インターフェースを接続
- 1分間で最大400 W
5. 300 mW-350 Wファン冷却レーザーパワーセンサー
- ファン冷却
- 30/40 mm 検出器アパーチャーサイズ
- スペクトル波長またはスペクトル範囲選択可能
- シングルパルスエネルギーテスト機能
- PCポートにUSB出力インターフェースを接続
- 1分間で最大600 W
6. 200 mW-2000 Wレーザーパワーセンサー
- 水冷式
- 19/40 mm 検出器アパーチャーサイズ
- スペクトル波長またはスペクトル範囲選択可能
- シングルパルスエネルギーテスト機能
- USB出力インターフェースをPCポートに接続
- 最大2000 W
7. 20 W-5000 W レーザーパワーセンサー
- 水冷式
- 55 mm検出器アパーチャーサイズ
- スペクトル波長またはスペクトル範囲を選択可能
- シングルパルスエネルギーテスト機能
- USB出力インターフェースをPCポートに接続
- 最大5000 W
8. ユニバーサル・レーザー・パワー表示ユニット
- 測定精度 ±0.25
- 電磁干渉シールド
- 単一パルスエネルギー試験
- 統計機能および長期安定性試験
- 最大25万件の測定データ保存
- PCとのUSB接続、クライアントソフトウェア設定、データ取得・エクスポート対応
備考
- 上記のセンサーは全てレーザーパワーを測定するセンサーとして使用でき、ビームダンプとしても使用できます。ただし、ビームダンプが必要なだけで、レーザーパワーの測定は必要ない場合は、ビームダンプのみを低価格でご購入ください。ビームダンプの品番は、対応するセンサーの末尾がBDになっています。例えば、センサーはSTCH-W5000-CA-55で、対応するビームダンプはSTCH-W5000-CA-55-BDです。
- レーザーパワーメーターは、センサー＋表示ユニット、またはセンサー＋USB出力（USB出力はPCに接続可能）で構成されます。表示ユニットは全てPCに接続可能です。
- センサーサポートなどの付属品はすべてオプションです。
- お客様のご要望に応じたセンサーやパワーメーターのカスタム設計・製作を承っております。
ST Series レーザーパワーメーター
備考
パワーメーターはディスプレイとディテクターから構成されています。パワーメータは出荷前に所定の波長で校正されています。
