Quater Research & Development – XYZ 500 Series

XYZ 500シリーズ マイクロポジショナーは、最もポピュラーなモデルです。XYZ500シリーズには様々なマニピュレーターがあります。

XYZ 500 (MLS, MRS, MIS)
ネジ調整式マイクロポジショナー

説明
これらのマイクロポジショナーは、半導体産業におけるシリコンウェーハ、基板、ダイのテストおよび分析におけるプロービング用途を目的としています。各軸0.500インチの3軸モーションです。動きは、40、80、100ネジ/インチで利用可能な3つのネジ調整ノブで制御されます。精密で高品質な440ステンレススチール製ボールベアリングにより、3軸すべてで正確な直線運動が可能です。ギブとスライドは440ステンレス鋼製。スライドベースは黒アルマイト処理されたアルミニウム製。特にご指定がない限り、全機種80TPIで出荷いたします。試験装置の微細位置決め用XYZマニピュレーター。

ネジ調整式XYZ 500マイクロポジショナーには、左右モデルもあります。工業用、医療用、生物学用、半導体用、一般科学用などの用途に使用される汎用マイクロポジショナーです。様々な試験用途に適応できるよう、多くのフロントエンドオプションが用意されています。これらの並進ステージは、XYZまたはXとYの組み合わせでご利用いただけます。

ネジ調整式XYZ 500インラインマイクロポジショナーの仕様
高さ： 3.00″
重量： 出荷重量 2lb未満
ベースフットプリント： 1.50″ X 2.00″
トラベル： X、Y、Z軸 = .500″
分解能： 40、80、100 threads/inchで利用可能。

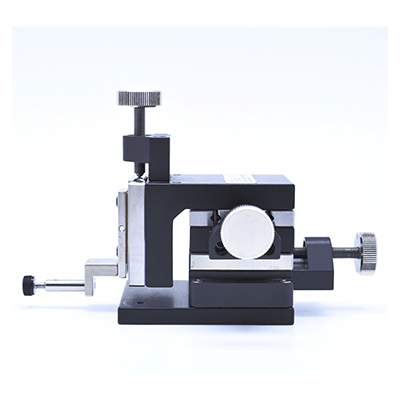

XYZ 500 (TLS, TRS, TIS)
ネジ調整式テストポジショナー

説明
これらのマイクロポジショナーは、半導体産業におけるシリコンウェーハ、基板、ダイのテストおよび分析におけるプロービング用途を目的としています。各軸0.500インチの3軸モーションです。動きは、40、80、100ネジ/インチで利用可能な3つのネジ調整ノブで制御されます。精密で高品質な440ステンレススチール製ボールベアリングにより、3軸すべてで正確な直線運動が可能です。ギブとスライドは440ステンレス鋼製。スライドベースは黒アルマイト処理されたアルミニウム製。特に指定がない限り、すべてのユニットは80 TPIで出荷されます。テストポジショナーには、マグネットベース、短いテストアームホルダー、DCプロービングを行うための針付きテストアームセットアップが付属しています。半導体産業向けXYZトランスレーションステージ。

XYZ 500テスト用マイクロポジショナー（ネジ調整式）には、右型と左型があります。テストマイクロポジショナーは、工業用、医療用、生物学用、半導体用、一般科学用アプリケーションに使用されます。様々なテストアプリケーションに適応するために、多くのフロントエンドオプションが用意されています。これらの平行移動ステージは、XYZまたはXとYの組み合わせでご利用いただけます。

ネジ調整式XYZ 500マイクロポジショナーの仕様

• 高さ： 3.00″
• 重量： 出荷重量 2lb未満
• ベースフットプリント： 1.50″ X 2.00″
• トラベル： X、Y、Z軸 = .500″
• 分解能： マイクロメーター上のマーキング1つにつき0.01 mm

XYZ 500 TISテストポジショナは、以下の部品で組み立てられています。

• XYZ 500 MIS
• 20232 マグネットベース
• 20249 テストアームホルダー 他の長さもご用意しています
• 20235 テストアーム
• 20242 テストニードル
• 20241 インシュレーター
• 20260 接続ピン

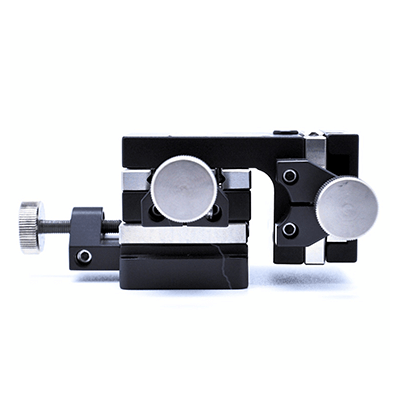

XYZ 500 (MLS, MRS)
ネジ調整式薄型マイクロポジショナー

説明
これらのマイクロポジショナーは、半導体産業におけるシリコンウェーハ、基板、ダイのテストおよび分析におけるプロービング用途を目的としています。各軸0.500インチの3軸モーションです。動きは、40、80、100ネジ/インチで利用可能な3つのネジ調整ノブで制御されます。精密で高品質な440ステンレススチール製ボールベアリングにより、3軸すべてで正確な直線運動が可能です。ギブとスライドは440ステンレス鋼製。スライドベースは黒アルマイト処理されたアルミニウム製。特にご指定がない限り、すべてのユニットは80 TPIで出荷されます。薄型平行移動ステージ。

ネジ調整式XYZ 500マイクロマニピュレーターは、左手用と右手用があります。汎用マイクロポジショナーとして、産業、医療、バイオ、半導体、一般科学用途に使用されています。様々な試験用途に適応できるよう、多くのフロントエンドオプションが用意されています。これらの平行移動ステージは、XYZまたはXとYの組み合わせでご利用いただけます。

ネジ調整式XYZ 500マイクロポジショナー（薄型）の仕様

• 高さ： 1.75インチ
• 重量： 出荷重量 2lb未満
• ベースフットプリント： 1.50″ X 2.00″
• トラベル： X、Y、Z軸 = .500″
• 分解能： 40、80、100ネジ/インチから選択可能。

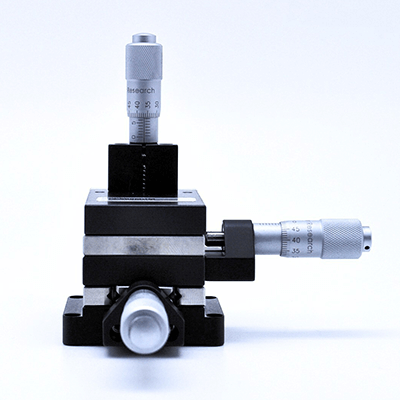

XYZ 500 (MLM, MRM, MIM)
マイクロメーターアジャストポジショナー

説明
これらのマイクロポジショナーは、半導体産業におけるシリコンウェーハ、基板、ダイのテストおよび分析におけるプロービング用途を目的としています。各軸0.500インチの3軸モーションを提供します。0.01 mmの分解能で利用可能な3つのマイクロメーターヘッドで動きを制御します。精密で高品質な440ステンレススチール製ボールベアリングにより、3軸すべてで正確な直線運動が可能です。ギブとスライドは440ステンレス鋼製。スライドベースは黒アルマイト処理されたアルミニウム製。

XYZ 500マイクロポジショナーには、左手用と右手用があります。汎用マイクロポジショナーとして、工業用、医療用、生物学用、半導体用、一般科学用アプリケーションに使用されています。様々な試験用途に適応できるよう、多くのフロントエンドオプションが用意されています。これらの平行移動ステージは、XYZまたはXとYの組み合わせでご利用いただけます。

マイクロメーター付きXYZ 500マイクロポジショナーの仕様

• 高さ：4.00″
• 重量： 出荷重量 2lb未満
• ベースフットプリント： 1.50″ X 2.00″
• トラベル： X、Y、Z軸 = .500″
• 分解能： マイクロメーターのマーキング1つにつき0.01 mm

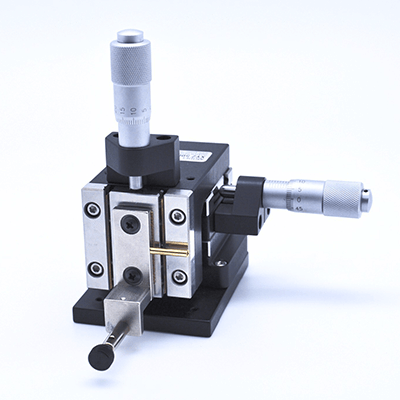

XYZ 500 (TLM, TRM, TIM)
マイクロメーターアジャストテストポジショナー

説明
これらのマイクロポジショナーは、半導体産業におけるシリコンウェーハ、基板、ダイのテストおよび分析におけるプロービング用途を目的としています。各軸0.500インチの3軸モーションです。0.01 mmの分解能で利用可能な3つのマイクロメーターヘッドで動きを制御します。精密で高品質な440ステンレススチール製ボールベアリングにより、3軸すべてで正確な直線運動が可能です。ギブとスライドは440ステンレス鋼製。スライドベースは黒アルマイト処理されたアルミニウム製。テストポジショナーには、マグネットベース、ショートテストアームホルダー、DCプロービング用ニードル付きテストアームセットアップが付属しています。

XYZ500テストマイクロポジショナーには、左手用と右手用があります。テストマイクロポジショナーは、工業用、医療用、生物学用、半導体用、一般科学用アプリケーションに使用されます。様々な試験用途に適応できるよう、多くのフロントエンドオプションが用意されています。これらの平行移動ステージは、XYZまたはXとYの組み合わせでご利用いただけます。

マイクロメーター付きXYZ 500マイクロポジショナーの仕様

• 高さ： 4.00″
• 重量： 出荷重量 2lb未満
• ベースフットプリント： 1.50″ X 2.00″
• トラベル： X、Y、Z軸 = 0.500″
• 分解能： マイクロメータのマーキング1つにつき0.01 mm

XYZ 500 TIMテストポジショナーは、以下の部品で構成されています。

• XYZ 500 MIM
• 20232 マグネットベース
• 20249 テストアームホルダー 他の長さもご用意しています
• 20235 テストアーム
• 20242 テストニードル
• 20241 インシュレーター
• 20260 コネクティングピン

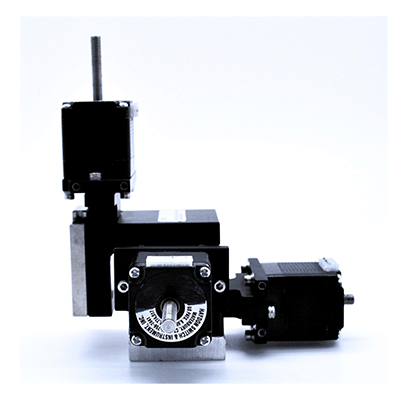

XYZ 500 (MLMT, MRMT, MLMT-C)
電動オプション / コネクタ、フラグ、リミットなし

説明
XYZ-500-MLMTおよびMRMTマイクロポジショナーは、工業、医療、生物学、半導体、および一般科学用途の精密プロービングおよび計測を目的としています。X、Y、Zの3軸で0.500インチの動きが可能です。精密な高品質の440ステンレス鋼ボールベアリング（クロスローラーベアリングも使用可能）により、3軸すべてで正確な直線運動が可能です。ギブとスライドは、熱処理、研磨された440-Cステンレス鋼製です。スライドベースは黒アルマイト仕上げの高密度アルミニウム製。（光学センサー用）

XYZ 500 MLMT/MRMT マイクロポジショナー（モーター駆動オプション付き）の仕様

• 高さ： 4.60インチ
• 重量： 出荷重量 2lb未満
• ベースフットプリント： 1.50″ X 2.00″
• トラベル： X、Y、Z軸 = .500″
• 分解能： 0.000125″（0.003175 mm）/ステップ
• モーター： 5VDC、0.42Amp、バイポーラ

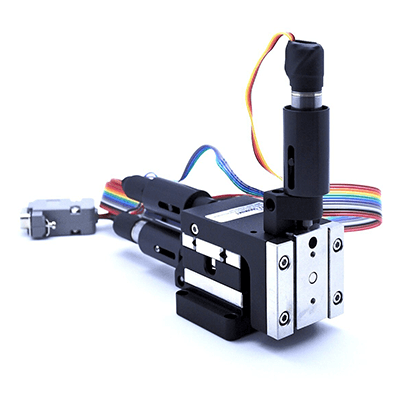

XYZ 500 MIMT（インライン）
モーター駆動オプション付き

説明
サブミクロンのマニピュレーターと平行移動ステージ XYZ-500-MIMTマイクロポジショナーは、工業用、医療用、生物学用、半導体用、および一般科学用アプリケーションの精密なプロービングと計測を目的としています。各軸0.500インチの3軸モーションを提供します。動きは、64:1（標準）の精密ギアヘッドに取り付けられた3つの精密ステッピングモーターによって制御され、100スレッド/インチのスクリュー（標準）を駆動します。精密で高品質な440ステンレススチール製ボールベアリング（クロスローラーベアリングも使用可能）により、3軸とも正確な直線運動が可能です。ギブとスライドは、熱処理され、精密研磨された440-Cステンレス鋼製です。スライドベースは高密度アルミニウム製で、黒アルマイト仕上げ。

電動オプション付きXYZ 500 MIMTマイクロポジショナーの仕様

• 高さ：4.50インチ
• 重量： 出荷重量 2lb未満
• ベースのフットプリント： 1.50″ X 2.00″
• トラベル： X、Y、Z軸 = .500″
• 分解能： サブミクロン分解能
