Quater Research & Development – XYZ 300 シリーズ
XYZ 300 MRおよびXYZ 300 MLは、オプションのないベーシックなポジショナーです。XYZ 300 TRとXYZ 300 TLは完全なテストポジショナーで、マグネットベースのショートテストアームホルダーと、DCプロービングを行うための針付きテストアームセットアップが付属しています。
DCプローブ用のプローブアームオプションの完全なリストと、RFおよびHFプローブアセンブリの他のプローブメーカーへのアダプターがあります。
XY 300
マイクロマニピュレーター
- 適応性
- スモールフットプリント
- 軽量
説明
XY 300マイクロポジショナーは、各軸0.300 “の2軸モーションを提供します。動作は、1回転あたり0.025インチの分解能を提供する2つの調整スクリューノブによって制御されます。コンポーネントは高密度アルミニウム製で、黒色アルマイト処理、生涯潤滑。調整ノブはゴールドアルマイト仕上げ。XY平行移動ステージ。
XY 300マイクロポジショナーは、工業用、医療用、生物学用、半導体用、および一般科学用の汎用マイクロポジショナーです。
XY 300マイクロポジショナーの仕様
- 高さ： 1.250″
- 重量： 出荷重量 1lb未満
- ベースフットプリント： 1.00″ X 1.00″
- トラベル： X、Y軸 = 0.300″
- 分解能： 0.025″ / 回転（連続）

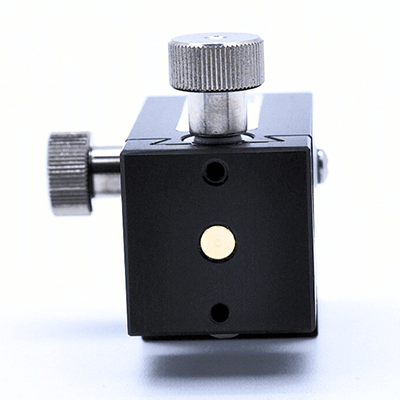

XYZ 300
マイクロマニピュレーター
- 適応性
- スモールフットプリント
- 軽量
説明
XYZ 300 MRとMLは同じユニットです。違いは、Y軸ノブがどちら側にあるかです。XYZ 300マイクロポジショナーは、各軸0.300インチの3軸モーションです。動作は、1回転あたり0.025インチの分解能を提供する3つの調整ネジノブで制御されます。コンポーネントは高密度のアルミニウム製で、黒色アルマイト処理、生涯潤滑。調整ノブはゴールドアルマイト。XYZ移動ステージ。
XYZ 300マイクロポジショナーには、左手用（XYZ 300 ML）と右手用（XYZ 300 MR）があります。汎用マイクロポジショナーとして、産業、医療、バイオ、半導体、一般科学用途に使用されます。
XYZ 300マイクロポジショナーの仕様
- 高さ：1.750″
- 重量： 出荷重量 1lb未満
- ベースフットプリント： 1.50″ X 1.00″
- トラベル： X、Y、Z軸 = 0.300″
- 分解能： 0.025″ / 回転（連続）。

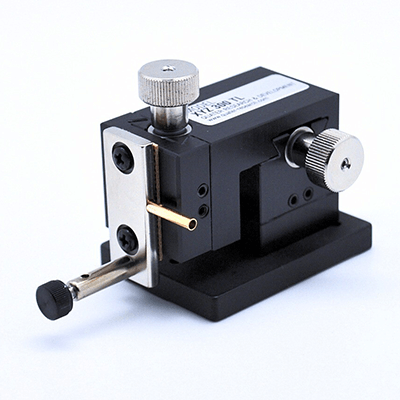

XYZ 300 TEST
マイクロポジショナー
- 適応性
- スモールフットプリント
- 軽量
説明
XYZ 300テストマイクロポジショナーには、左手用（XYZ 300 TL、下記参照）と右手用があります。産業、医療、バイオ、半導体、一般科学分野でのアプリケーションを想定した汎用マイクロポジショナーです。ウェーハプロービング用トランスレーションステージ。
XYZ 300 TRとTLは同じユニットです。違いはY軸ノブがどちらにあるかです。XYZ 300マイクロポジショナーは、各軸0.300インチの3軸モーションを提供します。動作は、1回転あたり0.025インチの分解能を提供する3つの調整ネジノブによって制御されます。コンポーネントは高密度アルミニウム製で、黒色アルマイト処理、生涯潤滑。調整ノブはゴールドアルマイト仕上げ。
すべての平行移動ステージには、テストアームホルダー、テストアーム、タングステンニードル、マグネットベースが標準装備されています。
XYZ 300マイクロポジショナーの仕様
- 高さ： 1.750″
- 重量： 出荷重量 1lb未満
- ベースのフットプリント： 1.50″ X 1.00″
- トラベル： X、Y、Z軸 = 0.300″
- 分解能： 0.025″ / 回転（連続）。
テストポジショナーは以下の部品で組み立てられています。
- XYZ 300 MLまたはMR
- 20307 マグネットベース
- 20240 テストアームホルダー 他の長さもご用意しています
- 20235 テストアーム
- 20242 テストニードル
- 20241 インシュレーター
- 20260 コネクティングピン
