Quater Research & Development – XYZ 2000 Series

モデルXYZ 2000シリーズ移動ステージは、光学部品や顕微鏡を移動させることを目的としています。このユニットは、最大50ポンドの荷重に対応し、0.0005 mmまたは半ミクロンの小刻みな移動が可能です。このユニットは、大規模な製造企業でMEMSやLEDSの生産プロービングに使用されています。高分解能ステッパーを動かすために、当社の制御装置を使用することも、独自に製作することもできます。より小さな移動にはギアボックスが利用可能です。NavitarやOptemの顕微鏡やアクセサリーを取り付けるためのオプションもご用意しています。シータプレートは、XとYの移動の直交性を調整するためのもう一つのオプションです。

XYZ 2000 Series

主な利点

重量物や小型プローブの移動に適した強力なプラットフォーム
正確な移動のためのベアリング
安定したユニット
アップグレード可能

説明
モデルXYZ 2000シリーズ移動ステージは、光学部品や顕微鏡を移動させることを目的としています。このユニットは、最大50ポンドの荷重に対応し、0.0005 mmまたは半ミクロンの小刻みな移動が可能です。このユニットは、大規模な製造企業でMEMSやLEDSの生産プロービングに使用されています。高分解能ステッパーを動かすために、当社の制御装置を使用することも、独自に製作することもできます。より小さな移動にはギアボックスが利用可能です。NavitarやOptemの顕微鏡やアクセサリーを取り付けるためのオプションもご用意しています。シータプレートもXY移動の直交性を調整するためのオプションです。

長年にわたり、XYZ 2000は、コンピュータ制御によるマルチプローブテスト手順のステップとリピートによる分析プロービングに使用されてきました。このトランスレーションステージは、半導体、医療、科学など、さまざまな研究開発に適応します。自動プローブ計測や外観検査は、当社が提供する電動ポジショナーの用途のほんの一部に過ぎません。

XYZ2000は、単軸またはスタック式があります。高精度で高品質な440ステンレススチール製リニアベアリングと、黒アルマイト仕上げの高密度アルミニウムでできています。モーターの背面にはノブがあり、手動によるオーバーライドが可能です。

XYZ 2000マイクロポジショナー（モーター付き）の仕様

高さ： 8.00″
重量：出荷重量 6lb未満
ベース設置面積： 3.00″ X 3.00″
トラベル： X、Y、Z軸＝2.00インチ
分解能： 1 mm/全回転
モーター： 200ステップ/回転 x 64マイクロステップ/全ステップ

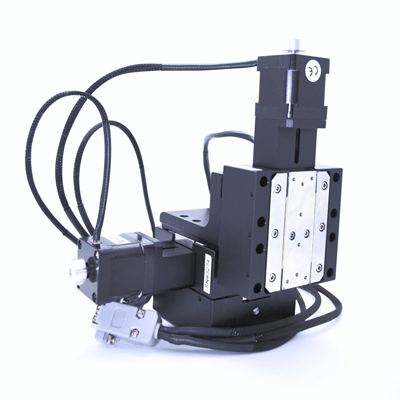

XYZ 2000 L
制限付き
