Quater Research & Development – Probe Arm Options

説明
針は1本（下記寸法）のみで、2種類の材質からお選びいただけます： タングステンとベリリウム銅。
これらの針は1本ずつの販売で、数量は問いません。

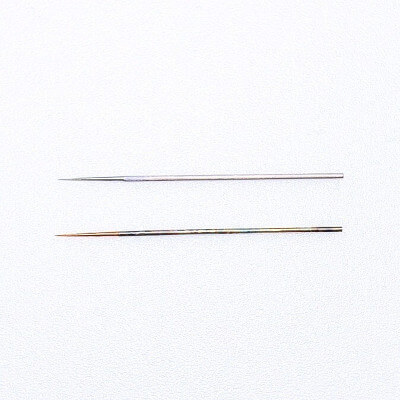

写真の上の針はタングステン、下の針はベリリウム銅です。

針の寸法

• 0.020 x 1″ ロング
• 半径0.5 Mil

説明

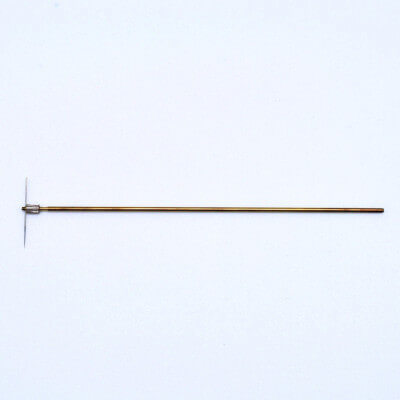

標準20235-1テストアームは銅製で、長さ5インチ、直径.0625です。このアームはストレートで、ニーズに合わせて曲げることができます。

説明

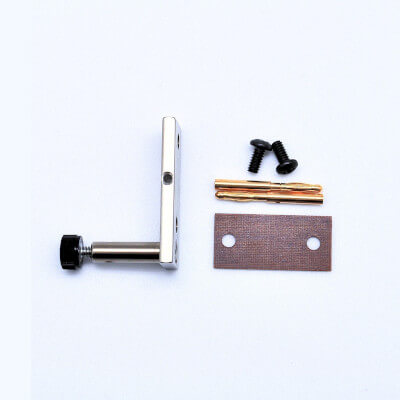

20240は、XYZ 300シリーズ用の標準テスト・アーム・ホルダーで、3/4インチ・エクステンション付きホルダー、コネクタ・ピン2本、絶縁体、ネジが付属しています。

このホルダーには、3/4 “エクステンション、コネクターピン2本、インシュレーター、ネジが含まれています。ご注文の際は、長さ（ダッシュ記号の後の番号）を指定してください（例：20240-4 = 4″ extension）。

20240-2～6インチプローブアームホルダーには、2″,3″,4″,5″ & 6” extensionsがあり、当社のすべての並進ステージとマイクロマニピュレーター・マイクロポジショナーに適合します。様々な構成が可能です。20240プローブアームホルダーは、当社のすべての並進ステージおよびマイクロマニピュレーター・マイクロポジショナーに適合します。さまざまな構成が可能です。プローブ先端の上昇量を増やすために、上下逆に取り付けることもできます。

当社には、主に2種類のDCプローブアームがあります。20240と20249です。違いは、20249の追加ドロップです。また、どちらもセンター・マウントで使用できます。これらの違いはすべて、テスト・アームのリーチとドロップに影響します。

説明

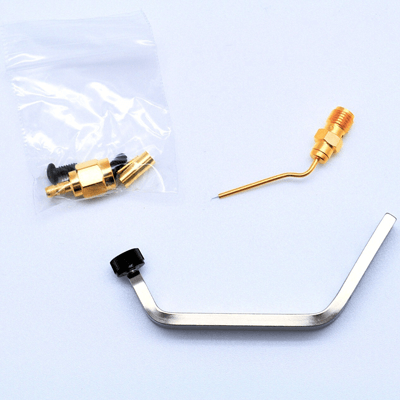

A-20340 同軸プローブ・アセンブリには以下が含まれます： 20337コネクター、20338テストプローブ、A-20339プローブホルダー。

コンパクトな同軸プローブは、Quater XYZ-300 および XYZ-500 ポジショナーに適合し、構成部品は真鍮と銅製で、金メッキ仕上げが施されています。
中心導体はタングステンワイヤーで、0.120のテーパー角と0.0005の半径のコンタクトポイントがあります。付属のA-20337 SMAコネクターは、RG-55、142、223、400同軸ケーブルと互換性があります。

• RF/Microwave コネクターのインピーダンス： 50Ω
• 周波数範囲： 0-18 GHz
• 定格電圧： ピーク電圧：500 V

A-20340 テスト・プローブ・アセンブリは、一般に半導体、医療、地質学、科学的用途に使用されます。

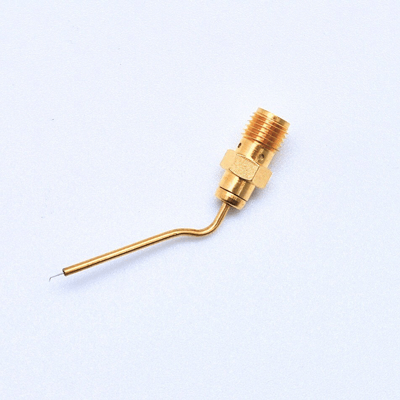

説明
構成部品は真鍮と銅製で、金メッキ仕上げ。
中心導体はタングステンワイヤーで、0.120のテーパー角と0.0005の半径のコンタクトポイントがあります。付属のA-20337 SMAコネクターは、RG-55、142、223、400同軸ケーブルと互換性があります。

• RF/Microwave コネクターのインピーダンス： 50Ω
• 周波数範囲： 0-18 GHz
• 定格電圧： ピーク電圧：500 V

A-20340 テスト・プローブ・アセンブリは、一般に半導体、医療、地質学、科学的用途に使用されます。

説明

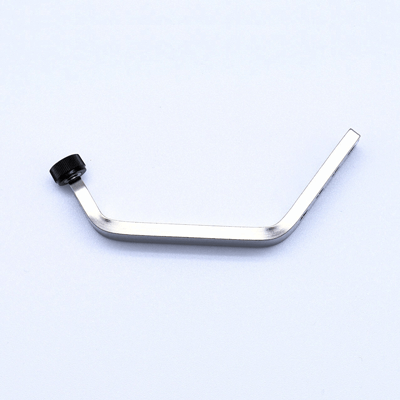

このプローブホルダーは、20338小型同軸プローブを収納できるように設計されており、どのマイクロポジショナーにも取り付けることができます。
