Quater Research & Development – ラインツール シリーズ
XYZ (Line Tool MRS, Line Tool MLS)
ネジ調整式ラインツールマイクロポジショナー
説明
ラインツールスタイルのマイクロポジショナーをご紹介します。このマイクロポジショナーは、最もポピュラーなモデルであるXYZ 500と同じ移動量を持ちますが、より広いベースとクロスローラーベアリングにより、安定性と重量処理が向上しています。このマイクロポジショナーは、半導体産業におけるシリコンウェーハ、基板、ダイのテストや分析におけるプロービングアプリケーションを対象としています。各軸0.500インチの3軸モーションです。動きは、40、80、100スレッド/インチで利用可能な3つのネジ調整ノブによって制御されます。精密で高品質な440ステンレススチール製クロスローラーベアリングにより、3軸すべてで正確な直線運動が可能です。ギブとスライドは440ステンレス鋼製。スライドベースは黒アルマイト処理されたアルミニウム製。特にご指定がない限り、全機種80TPIで出荷いたします。試験装置の微細位置決め用XYZマニピュレーター。
ネジ調整式XYZラインツールマイクロポジショナーには、左右モデルもあります。工業用、医療用、生物学用、半導体用、一般科学用アプリケーションに使用される汎用マイクロポジショナーです。様々なテストアプリケーションに適応できるよう、多くのフロントエンドオプションが用意されています。
XYZ LT MRS & MLS マイクロポジショナー（ネジ調整式）の仕様
- 高さ： 3.30″
- 重量： 出荷重量 3lb未満
- ベースフットプリント： 2.75″ X 3.20″
- トラベル： X、Y、Z軸 = .500″
- 分解能： 40、80、100スレッド/インチで利用可能。

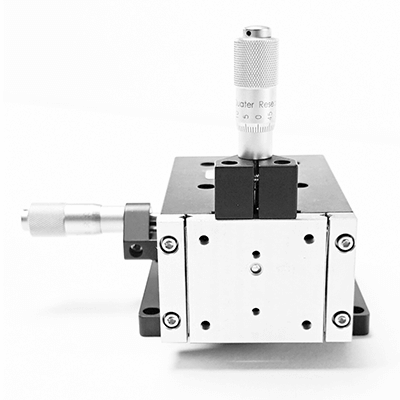

XYZ (Line Tool MLM, Line Tool MRM)
ラインツールマイクロメーターアジャストポジショナー
説明
このマイクロポジショナーは、最もポピュラーなモデルであるXYZ 500と同じトラベルを持ちますが、より広いベースとクロスローラーベアリングにより、安定性と重量処理が向上しています。このマイクロポジショナーは、半導体産業におけるシリコンウェーハ、基板、ダイのテストや分析におけるプロービングアプリケーションを対象としています。各軸0.500インチの3軸モーションです。0.01 mmの分解能で利用可能な3つのマイクロメーターヘッドで動きを制御します。精密で高品質な440ステンレススチール製クロスローラーベアリングにより、3軸すべてで正確な直線運動が可能です。ギブとスライドは440ステンレス鋼製。スライドベースは黒アルマイト処理されたアルミニウム製。
XYZラインツールマイクロポジショナーには、左手用と右手用があります。汎用マイクロポジショナーとして、工業用、医療用、生物学用、半導体用、一般科学用アプリケーションに使用されています。様々なテストアプリケーションに適応できるよう、多くのフロントエンドオプションが用意されています。
XYZラインツール マイクロポジショナー（マイクロメーター付き）の仕様
- 高さ： 4.20インチ
- 重量： 出荷重量 2lb未満
- ベースフットプリント： 2.75″ X 3.20″
- トラベル： X、Y、Z軸 = .500″
- 分解能： マイクロメータのマーキング1つにつき0.01 mm
