QUARTON INC. – 広範囲動作電圧レーザーモジュール
幅広い動作電圧互換性：10 V ～ 36 Vの入力電圧範囲をサポートし、12 V、24 V、30 Vといった一般的な産業規格をカバーします。ドット、ライン、クロスヘアレーザーモジュールを含む、様々な産業用途に適しています。
Green Dot Laser Module
Model： VLM-520-70 LPO / VLM-520-70 LPT
特徴
- M12ネジと幅広い電圧範囲：M12ネジを採用し、取り付けが容易で、幅広い電圧に対応しています。10～36 Vで動作し、12 V、24 V、30 Vをカバーし、業界標準の要件を満たしています。
- 統合型光学・電子機器：内蔵APC（自動電力制御）ドライバ回路により、安定した安全なレーザー出力を確保し、非球面ガラスレンズにより、幅広い温度範囲で高精度でタイトなドットを実現します。
- 極小円形ドット：1メートル以内で鮮明で正確なドットを維持できるため、高精度アプリケーションに最適です。
- 堅牢な構造：ステンレススチール製のハウジングにより、耐久性と耐環境性が向上しています。
仕様
| 型番 | VLM-520-70 | VLM-650-70 | ||
|---|---|---|---|---|
| LPO | LPT | LPO | LPT | |
| スポットサイズ | < 1 mm, From 0 to 50 cm < 2 mm, From 50 cm to 90 cm |
|||
| 寸法 | M12 x 68 mm (M12 x 2.677″) | |||
| 重量 | 100±1 g | |||
| 動作電圧 (Vop) | 10~36 VDC | |||
| 動作電流 (Iop) | Less than 20 mA at 24 V | |||
| レーザー出力 | Less than 0.39 mW | Less than 1 mW | Less than 0.39 mW | Less than 1 mW |
| レーザークラス | Class 1 | Class 2 | Class 1 | Class 2 |
| 波長 (λp) | 515~530 nm | 645~665 nm | ||
| コリメートレンズ | Aspherical glass lens | |||
| 出力口径 | 0.6 mm | |||
| ビーム形状 | Circular | |||
| 発散角 (半角) | Less than 0.4 mRad | |||
| ビームアライメント* | Less than 3° | |||
| 動作温度範囲** | -20°C ~ +60°C | |||
| 保存温度範囲 | -20°C ~ +85°C | |||
| ハウジング材質 | Stainless steel | |||
| ハウジングの電位 | Insulated | |||
| 静電放電 (ESD) | 30 KV / Arc protection | |||
| 耐湿性レベル(MSL) | Level 1 – acc to JEDEC J-STD-020E. | |||
| 保護回路 | 逆電源回路保護、過電流保護、サージ保護、短絡保護 | |||
| 耐振動性 | 10～55 Hz、振幅1.5 mm、X、Y、Z方向それぞれ2時間 | |||
| 規格 | IEC60825:2014 | |||
| ケーブルタイプ | UL-2464/22 AWG | |||
| ケーブル長 | UL2464 D4.2,L=2000±30 mm | |||
| 取り付け方法 | M12 screw | |||
| 平均故障時間(MTTF) 25°C | 10000 hrs | |||
| 国際保護等級 | IP68 | |||
| 用途 | 産業連携 | |||
| 推奨動作距離 | 0~0.9 meters / 0~3 feet | |||

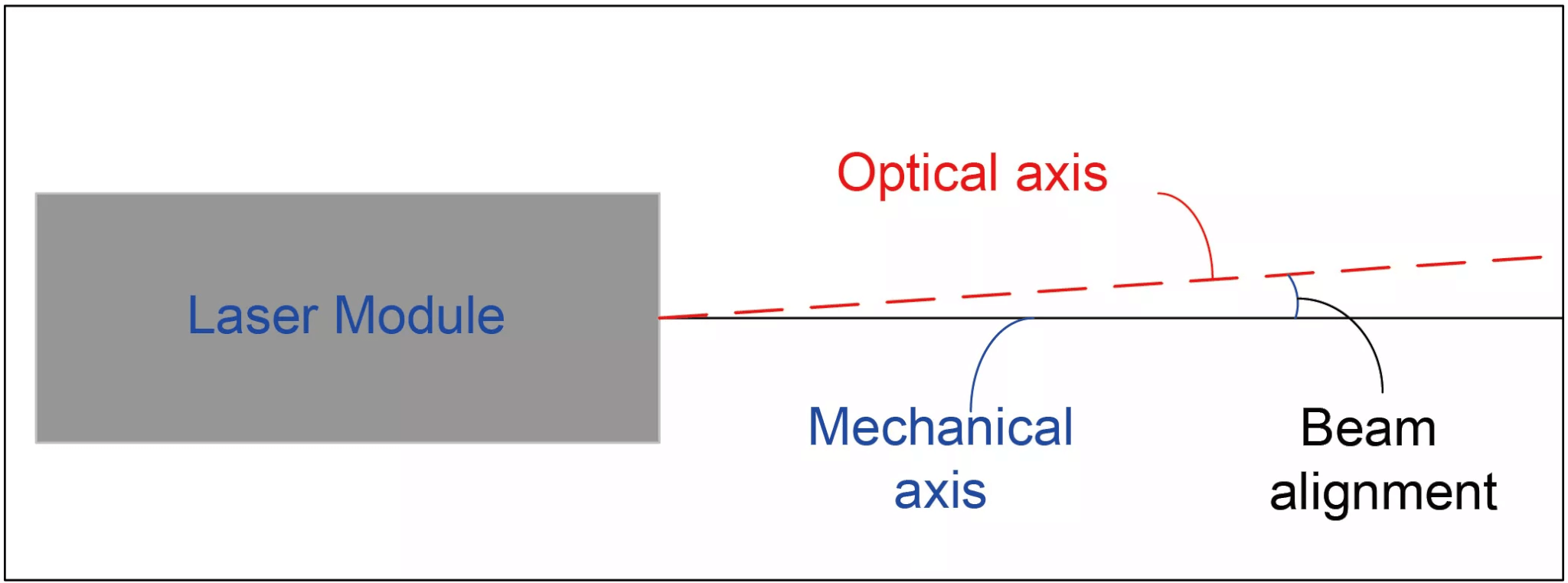

* ビームアライメント:
** 動作温度とは、この温度範囲内であれば、レーザースポット/ラインはスポットサイズ/ライン幅の変化による影響を受けません。この温度範囲外でも動作は可能ですが、レーザースポットサイズまたはレーザーライン幅は大きくなります。
