QUARTON INC. – TTL変調レーザーモジュール
TTL変調レーザーモジュールは、TTL（トランジスタ・トランジスタ・ロジック）信号を用いてレーザーのオン/オフを切り替えることができます。レーザー彫刻、マーキング、通信、計測システムなど、レーザー出力の精密な制御が必要なアプリケーションで広く使用されています。
レーザーのオン/オフは、これらのデジタル電圧レベルを用いて切り替えることができます。高レベル信号が印加されるとレーザーはオンになり、低レベル信号が印加されるとオフになります。このオン/オフの切り替えは非常に高速に行われるため、輝度や周波数を制御するためのパルス変調やPWM（パルス幅変調）に適しています。
レーザーのオン/オフは、これらのデジタル電圧レベルを用いて切り替えることができます。高レベル信号が印加されるとレーザーはオンになり、低レベル信号が印加されるとオフになります。このオン/オフの切り替えは非常に高速に行われるため、輝度や周波数を制御するためのパルス変調やPWM（パルス幅変調）に適しています。
TTL Modulation Red Dot Laser Module
Model : VLM-635-31 LPT / VLM-635-31 LPA
TTL 変調赤色ドット レーザー モジュール – 自由空間低周波光通信、レーザー ベース測定、2D、3D 位置、医療アプリケーションなどに最適です。
TTL 変調赤色ドット レーザー モジュール – 自由空間低周波光通信、レーザー ベース測定、2D、3D 位置、医療アプリケーションなどに最適です。
特徴
- TTL変調赤色ドットレーザーモジュール。
- CW～10 KHzの安定した出力は、要求の厳しいパワーと速度に最適です。
- このモジュールは、光学系、レーザーダイオード、APC（自動電圧制御）およびTTL制御ドライバ回路を内蔵しています。
- APCドライバ回路により、レーザー出力は安全かつ一定に保たれます。
- 最適な用途：自由空間低周波光通信、レーザーベース測定、2D/3D位置測定、サンプリング、医療用途、光学照明、カウント、スキャン、I2CおよびCANバスアプリケーション、医療科学。
仕様
| 型番 | VLM-635-31 | |
|---|---|---|
| LPT | LPA | |
| 寸法 | Ø8 x 27 mm (Ø0.314″ x 1.06″) | |
| 重量 | 2.4 g | |
| 動作電圧 (Vop) | 3~6 VDC | |
| 動作電流 (Iop) | Less than 40 mA | Less than 60 mA |
| レーザー出力 | Less than 1 mW | Less than 4 mW |
| レーザークラス | Class II | Class IIIa |
| 波長 (λp) | 630~645 nm | |
| コリメートレンズ | Aspherical Glass lens | |
| 出力口径 | 5 mm | |
| ビーム形状 | Ellipse | |
| 10mにおけるスポットサイズ | 5±1 mm | |
| 発散角 (半角) | Less than 0.4 mRad | |
| ビームアライメント | Less than 3° | |
| 動作温度範囲* | -20°C ~ +60°C | |
| 保管温度範囲 | -40°C ~ +85°C | |
| ハウジング材質 | Aluminum | |
| ハウジングの電位 | Insulated | |
| 変調周波数範囲 | 0-10 kHz | |
| 動作モード** | TTL(High on)*** | |
| EN入力電流 | 1 to 20 mA | |
| 静電放電 (ESD) | 30 KV | |
| 耐湿性レベル (MSL) | Level 1 – acc to JEDEC J-STD-020E. | |
| 電線タイプ | 1007-26 AWG | |
| ケーブル長 | 115±15 mm | |
| 平均故障時間 (MTTF) 25°C | 10000 hrs | |
| 用途 | Modulation | |
| 推奨動作距離 | 1~10 meters / 3~40 feet | |
* 動作温度：この温度範囲内であれば、レーザースポット/ラインはスポットサイズ/ライン幅の変化による影響を受けません。この温度範囲外でも動作は可能ですが、レーザースポットサイズまたはレーザーライン幅は大きくなります。

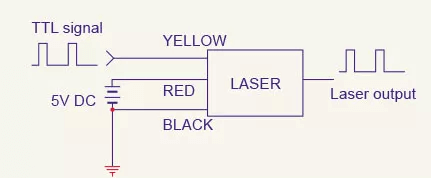

** TTL動作機能図

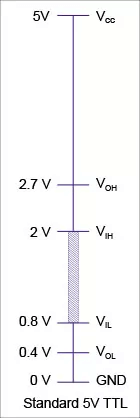

*** TTLレベル
