QUARTON INC. – パウエルレーザーモジュール
精密アプリケーション向けに設計された高性能均質レーザーラインモジュール。スキャニング、マシンビジョンおよび画像処理、医療および科学アプリケーション、自動化産業、ロボットアームなどに最適です。
Model : VLM-POWELL Series
特徴
- 均一レーザー/パウエルレーザーラインモジュール。
- コンパクトで軽量。
- 寸法：Ø10 x 68 mm（Ø0.39 x 2.68インチ）、ケーブル長2 m（78.74インチ）、オープンリード線。
- 産業用レーザーモジュールの寿命は10,000時間です。
- このモジュールは、光学系、ダイレクトグリーンレーザーダイオード、APCドライバ回路を内蔵しています。
- APCドライバ回路により、レーザー出力は安全かつ一定に保たれます。
仕様
| 型番 | VLM-POWELL-450/520/650-D45/D75-F30/F100-DA10/DA12-OP5/OP24 | ||
|---|---|---|---|
| ファン角度 | 45°±5° / 75°±5° | ||
| 焦点距離 | 30 cm / 100 cm | ||
| 1/e2におけるレーザーラインの太さ* | AS TABLE A | ||
| 寸法 | Ø10 x 68 mm (Ø0.39″ x 2.68″) /M12 x 68 mm (M12 x 2.68″) | ||
| 重量 | 55 g (Cable is including) | ||
| 動作電圧 (Vop) | 3~6 VDC / 10~36 VDC | ||
| 光出力** | 8±0.5 mW | ||
| Min | Type | Max | |
| 動作電流 (Iop) | 20 mA | 45 mA | 55 mA |
| レーザー出力*** | 0.12 mW | 0.18 mW | 0.24 mW |
| レーザークラス | Class I, eye safe | ||
| 波長 (λp) | 450 nm / 505~535 nm / 640~665 nm | ||
| コリメートレンズ | Aspherical glass lens | ||
| 出力口径 | 5.5 mm | ||
| ビーム形状 | Uniformity Line | ||
| ライン均一性**** | ≤ 20% | ||
| レーザーライン精度***** | 4/1000(<1.6 mm @400 mm) | ||
| 動作温度範囲 | -20°C ~ +60°C | ||
| 保管温度範囲 | -20°C ~ +85°C | ||
| ハウジング材質/色 | Aluminum / Black | ||
| ハウジングの電位 | Isolated | ||
| 静電放電 (ESD) | 30 KV | ||
| 耐湿性レベル (MSL) | Level 1 – acc to JEDEC J-STD-020E. | ||
| 保護回路 | 逆電源回路保護、過電流保護、サージ保護、短絡保護 | ||
| 保護クラス | IP54 | ||
| 耐振動性 | 10～55Hz、振幅1.5 mm、X、Y、Z方向それぞれ2時間 | ||
| 標準 | IEC60825:2014 | ||
| 接続タイプ | Lead wire | ||
| ワイヤータイプ | UL-2464/22 AWG | ||
| ケーブル長 | D4.2,L=2000±30 mm | ||
| 平均故障時間 (MTTF) 25°C | 10000 hrs | ||
| 保証 | 1 year | ||
| 用途 | スキャン、マシンビジョン、画像処理、医療・科学アプリケーション、自動化産業、ロボットアーム | ||
| 推奨作業距離 | 1~50 cm / 50~150 cm | ||

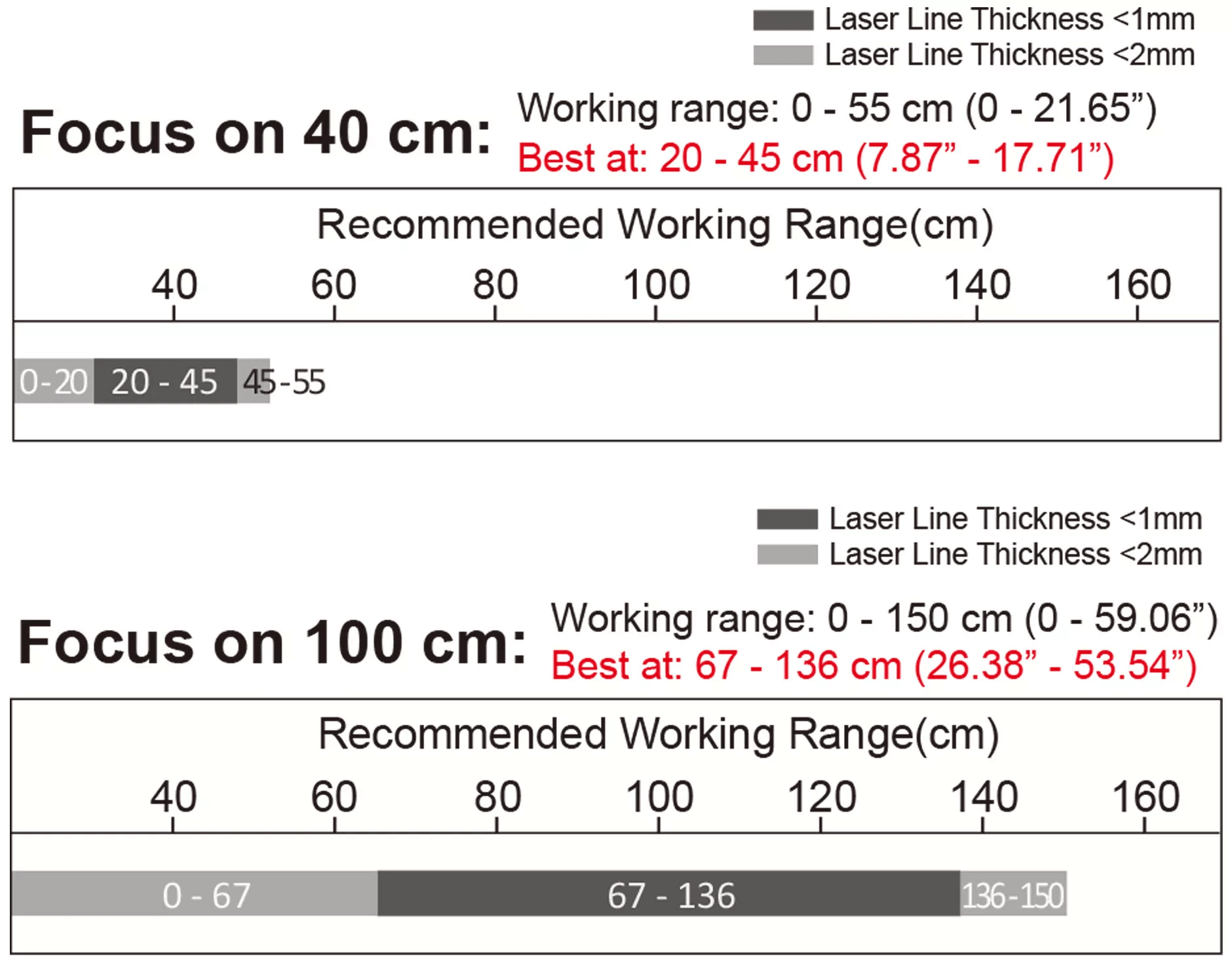

TABLE A : 1/e2における線の太さ
* 1/e2におけるレーザーライン厚とは、ビーム断面において、単位面積あたりの出力が単位面積あたりのピーク出力の1/e2倍となる、正反対の点間の距離を指します。これは、レーザーライン厚の最大許容照射量を計算する際に使用されるレーザーライン厚の定義です。ビームプロファイラーを用いて、レーザーラインの全強度プロファイルを測定します。
** レーザーの開口部で測定された総出力。
*** IEC 60825-1規格に基づき、レーザー出力は10 cmの位置で7 mmの開口絞りを用いて測定されます。

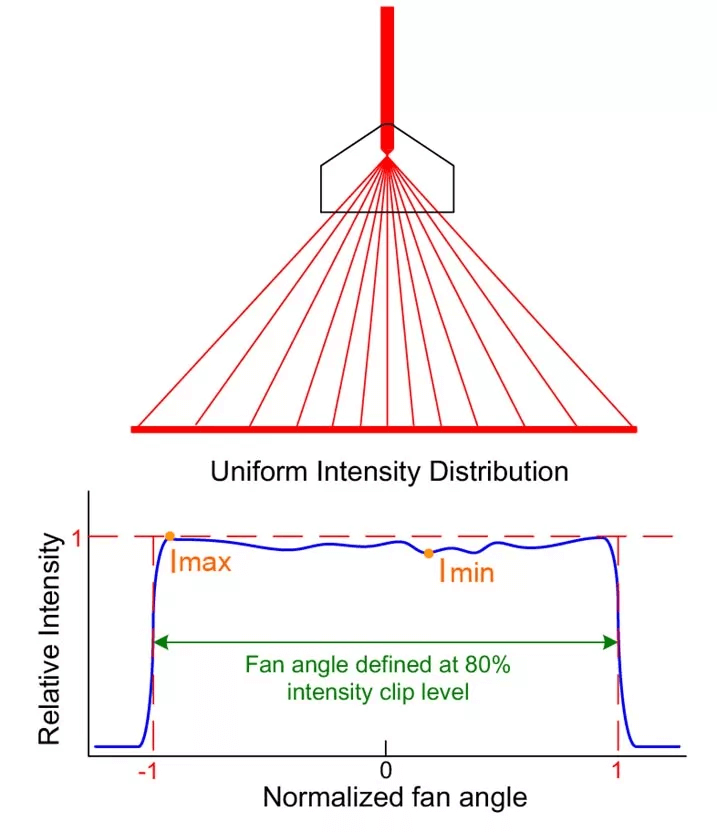

**** ライン均一性

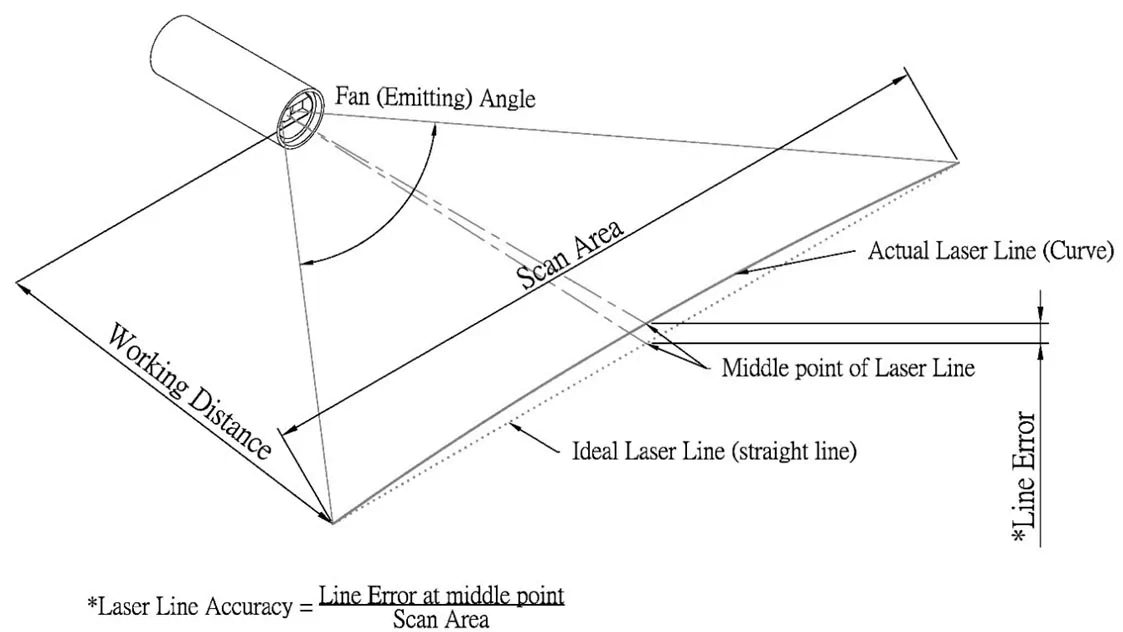

***** レーザーライン精度
