TeraLineX_ultra TD-800-CPS
CPS-based on-chip THz TDS platform
主な内容
- TeraLineX_ultra：低損失CPS（Co-planar Stripline）設計に基づく、汎用性の高いオンチップTHz時間領域分光（TDS）プラットフォーム。
- THz分光が可能： ミクロンスケールで動作するため、THz回折限界よりも小さなデバイスやサンプルの分析が可能。
- 相互作用の強化： 平面的なTHzモード伝播により、薄膜サンプルとの相互作用を促進。
- 柔軟な操作： 低温・磁場中の小型クライオチェンバーで使用可能。
- コスト効率： サンプルキャリアとして交換可能なドーターボードをサポート。

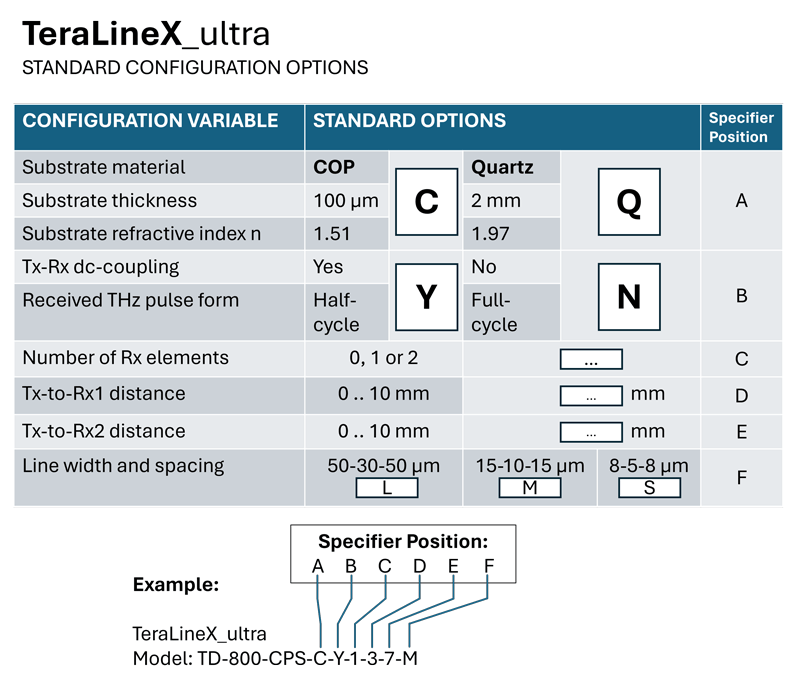

- カスタマイズ可能な構成： TLX_ultraは、さまざまな主要パラメータを個別に設定できます（下表参照）。ご要望に応じて追加設定も可能です。
構成スキームの例
測定パフォーマンス
技術仕様
| TeraLineX-ultra TD-800-CPS- | Emitter (Tx) | Detector (Rx) |
|---|---|---|
| PCギャップサイズ | 30 µm, 10 µm or 5 µm | 30 µm, 10 µm or 5 µm |
| 暗電流 @ 1 V Bias | < 0.5 nA | < 0.5 nA |
| 光電流 | > 0.1 µA(a) | > 0.1 µA(b) |
| 励起波長 | 700 .. 860 nm | |
| 平均励起電力 | 0.1 .. 4 mW | 0.1 .. 4 mW |
| 接続タイプ | SMP | |
(a)焦点径約30 µm、バイアス電圧9 V、平均光励起パワー4 mW、PCギャップ10 µmの場合。
(b) 焦点径約30 µm、バイアス電圧1 V、平均光励起パワー4 mW、PCギャップ10 µmの場合。
