光源とフォトダイオード
Precision Micro-Opticsは、レーザーダイオード、光源システム、InGaAs PINフォトダイオード、ファイバー結合型InGaAsフォトダイオードのシリーズを提供しています。
これらのレーザーダイオードは、ダイオード励起固体レーザー、ダイオードベースの医療システム、機器など、様々な用途向けに設計されています。すべてのダイオードは高効率、高信頼性、長寿命を誇り、気密封止パッケージに収められています。
InGaAs PINフォトダイオードは、光ネットワーク監視用途向けに設計されており、反射防止コーティングされたレンズまたはウィンドウを備えた気密封止パッケージに収められています。これらのフォトダイオードは、高い検出感度、低暗電流、低ノイズ、広帯域を備え、1 μm～1.65 μmのスペクトル感度範囲をカバーしています。
ファイバー結合レーザーダイオード
Precision Micro-Optics は、ポンピング、コンピューター・ツー・プレート印刷、イメージング、電気通信、バイオメディカルアプリケーションなどのさまざまなアプリケーション向けに、ファイバー結合レーザーダイオードの幅広いポートフォリオを提供しています。
製品の特徴
- 波長範囲：405～1550 nm
- 一部の波長で最大200ワットの出力
- 一部の波長で波長安定化レーザーダイオードを搭載
- 一部の波長でサーミスタ、熱電冷却器、フォトダイオードを内蔵
- ポンピング、CTP（コンピューター・トゥ・プレート）印刷、イメージング、通信、バイオメディカルアプリケーション、ビーム照射、ラマン分光法など、様々な用途に対応
405 nm同軸パッケージMMレーザーダイオード
製品の特徴
- 出力160 mW
- ファイバーコア径40 μm
- 開口数0.22
- 印刷用途向け
電気的および光学的特性（T=25℃）
| パラメータ | Symbol | 試験条件 | Min | Typ | Max | 単位 |
|---|---|---|---|---|---|---|
| CW出力 | Po | CW | 160 | mW | ||
| 閾値電流 | Ith | CW | 30 | mA | ||
| 動作電流 | Iop | CW 160mW | 150 | mA | ||
| 動作電圧 | Vop | CW 160mW | 5.5 | V | ||
| 逆電圧 | Vre | CW 160mW | 5.5 | V | ||
| スロープ効率 | η | CW 160mW | 1.4 | W/A | ||
| 電気光変換効率 | PE | CW 160mW | 20 | % | ||
| 中心波長 | ʎc | CW 160mW | 400 | 405 | 410 | nm |
| スペクトル幅（FWHM） | Δʎ | CW 160mW | 4 | nm | ||
| 温度による波長シフト | CW 160mW | 0.3 | nm/℃ | |||
| ファイバーコア径 | Dcore | 40 | μm | |||
| ファイバー開口数 | NA | 0.22 | ||||
| ESD（静電気放電） | ESD | 500 | V | |||
| 保管温度 | -20 | 70 | ℃ | |||
| リード線はんだ付け温度 | 260 | ℃ | ||||
| リード線はんだ付け時間 | 10 | Sec | ||||
| 動作ケース温度 | 15 | 35 | ℃ | |||
| 相対湿度 | 15 | 75 | % |

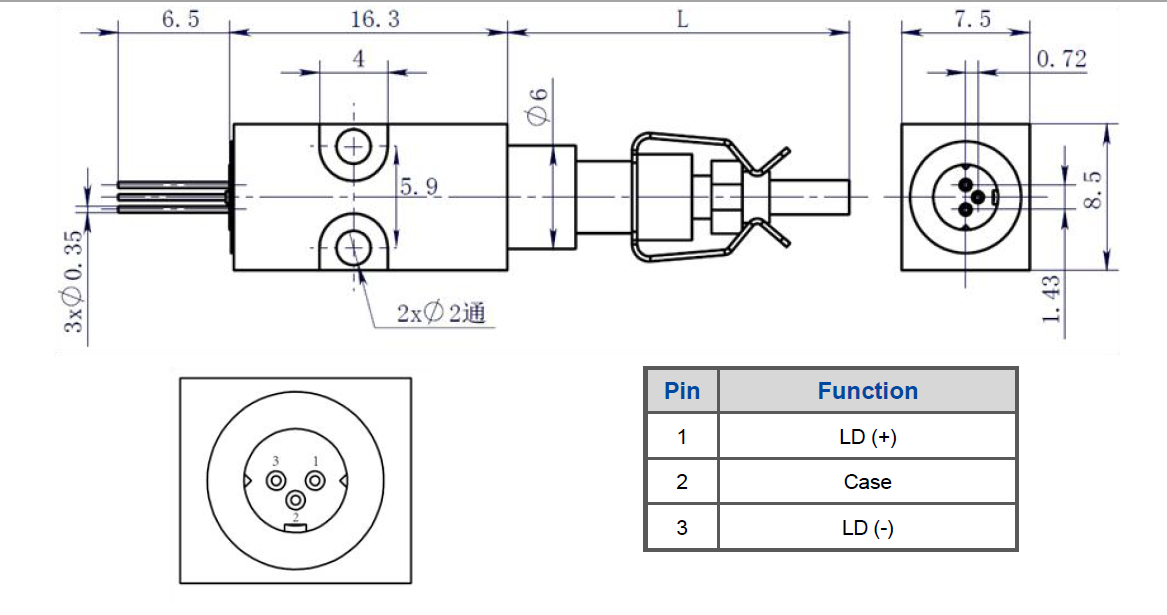

ピンの定義と寸法（mm）

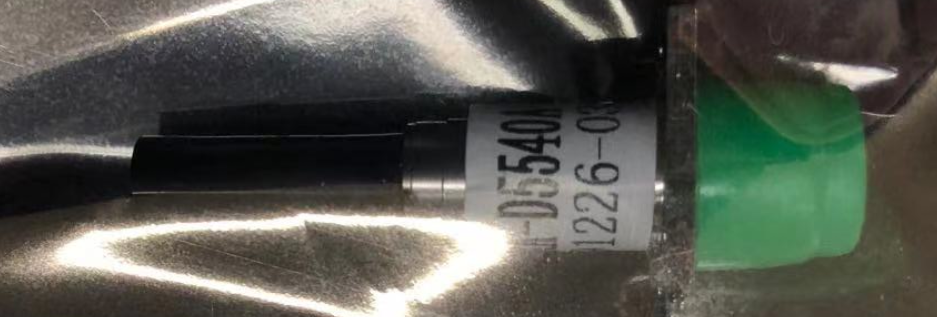

レセプタクルレーザーダイオード
レセプタクル型レーザーダイオードモジュールは、非冷却型の信頼性の高い歪みMQWレーザーとバックファセットフォトダイオードで構成されています。主に光通信用途向けに設計されています。
製品の特徴
- アイソレータ付きMQW-DFBレーザーダイオード
- 最大データレート2.5Gb/s、最大出力8mW（Iop=42mA）、10mW（Iop=47mA）
- 優れた信頼性
- レセプタクルパッケージ
- RoHS準拠
電気的および光学的特性（T = 25ºC、Po = 5 mW）
| パラメータ | Symbol | 試験条件 | Min | Typ | Max | 単位 |
|---|---|---|---|---|---|---|
| 閾値電流 | Ith | CW | 5 | 12 | mA | |
| 光出力(1310) | Po3 | CW | 0.5 | 10 | mW | |
| 光出力(1490) | Po4 | CW | 0.5 | 4 | mW | |
| 光出力(1550) | Po5 | CW | 0.5 | 4 | mW | |
| 動作電圧 | Vop | CW | 1.1 | 1.5 | V | |
| サイドモード抑圧比 | SMSR | CW | 35 | 40 | dB | |
| 中心波長(1310DFB) | Λc3 | CW | 1290 | 1310 | 1330 | nm |
| 中心波長(1490DFB) | Λc4 | CW | 1470 | 1490 | 1510 | nm |
| 中心波長(1550DFB) | Λc5 | CW | 1530 | 1550 | 1570 | nm |
| スペクトル幅(-20dB) | Δλ | CW | 1 | nm | ||
| 立ち上がり時間 | tr | Ib=Ith, 20~80% | 0.1 | 0.2 | ns | |
| 立ち下がり時間 | tf | Ib=Ith, 20~80% | 0.1 | 0.2 | ns | |
| PDモニタ電流 | Im | CW, Iop=Ith+20mA | 100 | 200 | 1000 | μA |
| トラッキングエラー | TE | Im = const. (@ Po = 5.0 mW, TC = 25℃) TC = −40 to +85℃ | -1 | 1 | dB |
絶対最大定格（T=25℃）
| パラメータ | Min | Typ | Max | 単位 |
|---|---|---|---|---|
| 順方向電流(LD) | 150 | mA | ||
| 順方向電圧(LD) | 2 | V | ||
| 逆方向電流(PD) | 2 | mA | ||
| 逆方向電圧(PD) | 20 | V | ||
| 動作温度 | -40 | 85 | ℃ | |
| 保存温度 | -40 | 100 | ℃ | |
| はんだ付け温度(<10sec.) | 260 | ℃ |

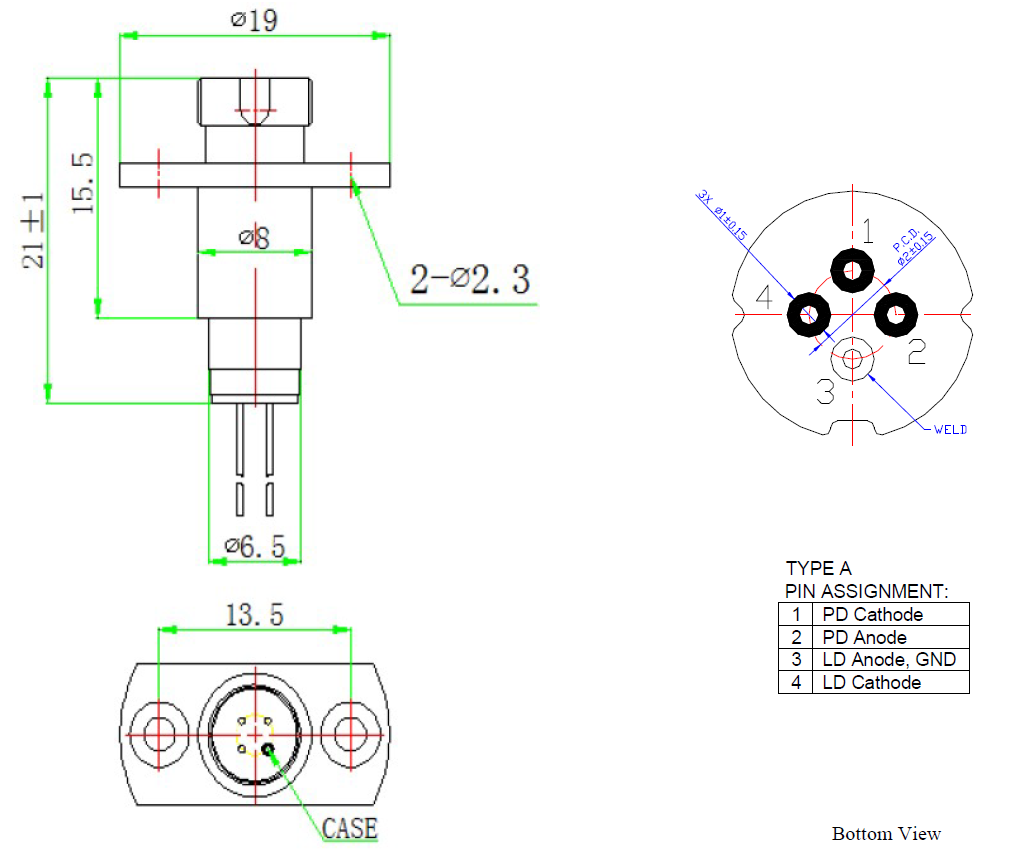

ピンの定義と寸法（mm）
光源モジュール
Precision Micro-Optics は、波長 450 nm ～ 1550 nm、出力最大 300 ワットの光源モジュールの幅広いポートフォリオを提供しています。

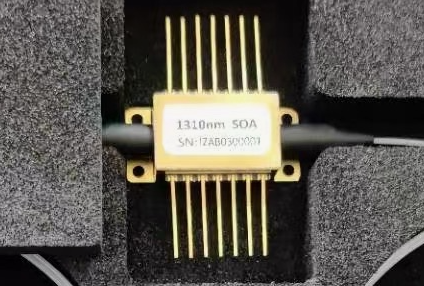

1310 nm半導体光増幅器
半導体光増幅器（SOA）は、主に光増幅に使用され、出力光パワーを大幅に向上させることができます。SOAは、光ネットワークの重要な構成要素となる、汎用性と多機能を兼ね備えたデバイスです。
製品の特徴
- 高い電気光変換効率、低消費電力
- アイソレータ内蔵
- 低PDG
仕様
| パラメータ | 単位 | Min | Typical | Max |
|---|---|---|---|---|
| 駆動電流 (If) | mA | 120 | 300 | |
| 飽和出力 (Psat) (If = 120mA) |
dBm | 10 | ||
| 動作波長 (λ) | nm | 1260 | 1310 | 1340 |
| 3dB光帯域幅 (Δλ3dB) | nm | 40 | 70 | |
| 小信号利得 (Gmax) (If = 120mA; Pin = -25dBm) |
dB | 20 | ||
| 利得リップル (ΔG) | dB | 0.5 | 1 | |
| 雑音指数 (NF) | dB | 7.5 | ||
| 偏波依存利得 (PDG) | dB | 1 | 2 | |
| TEC駆動電流 (ITEC) | A | 1.8 | ||
| TEC駆動電圧 (VTEC) | V | 3.4 | ||
| サーミスタ抵抗(Rtherm)(T = 25℃) | KΩ | 9.5 | 10 | 10.5 |
| 気密性 (T = 25℃) | Pa.m^3/s | 1*10^-12 | 1*10^-11 | 1*10^-8 |
| 消費電力 (P) | W | 4 | ||
| 動作温度 (I = Iop) | ℃ | -10 | 70 | |
| 保存温度 | ℃ | 85 |

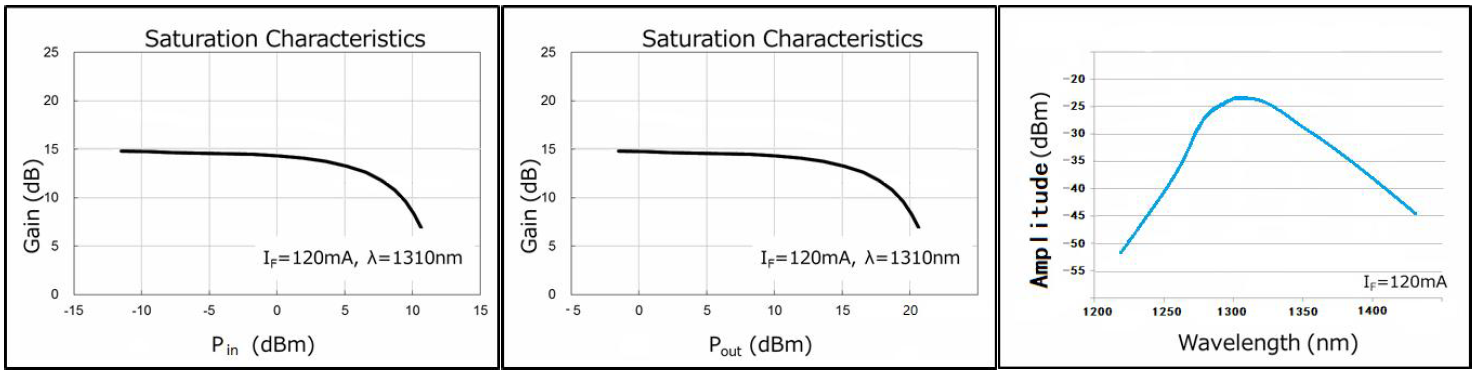

光学特性

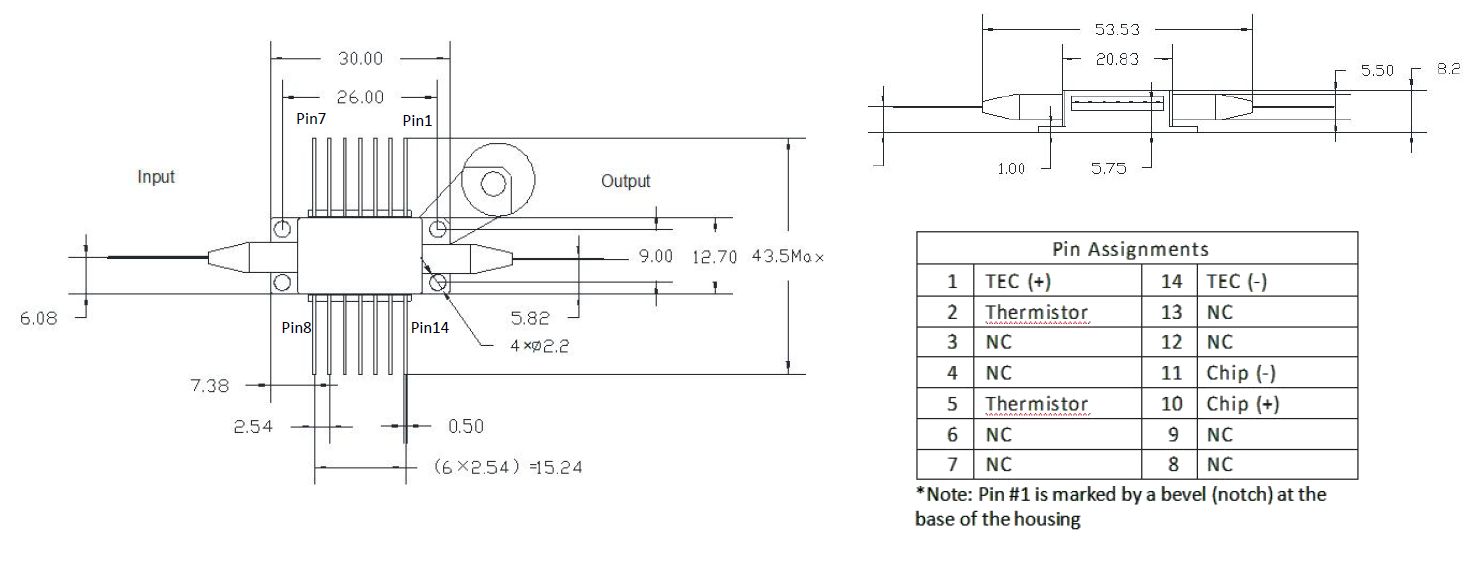

寸法とピンの定義
