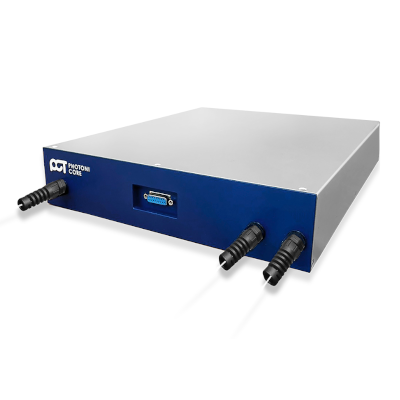

PhotoniCore Technologies – ファイバーレーザーエンジン
1 kW SERIES
内容物： 共振器、レーザーダイオード(LD)、水晶ブロックヘッド(QBH)
PCTのファイバーレーザーエンジンは、共振器、レーザーダイオード(LD)、石英ブロックヘッド(QBH)を統合し、革新的なサイドポンプ技術により高効率と高信頼性を実現しています。また、独自の反射防止設計により逆反射を効果的に防止し、高反射材料加工時の安定した出力を実現します。
特徴
- 直感的でコスト効率に優れた統合効率
- Dual Gate® 逆反射保護（ポンプ光源を保護するために逆向きのポンプ光を低減）
- 優れたビーム品質
- カスタム設計
仕様
| 構成 | |
|---|---|
| 出力電力 | 1000 W |
| 出力電力安定性 | 3% RMS /24hr 未満 |
| 中心波長 (nm) | 1080±5 nm |
| オプティカル EFF(%)(w/ 976nm Pump) | ≥75% |
| ポンプダイオード 要件 | |
| 最大LD動作電圧 | 38 V |
| 最大LD動作電流 | 40 A |
| LD数 | 2 |
| LDあたりの最大出力電力 | 750 W |
| ビーム伝送 | |
| ファイバ伝送 | 20/400(μm), NA=0.065/0.46 (QBH Cable Length=10 m) |
| ビーム品質 M2 | Typically ~ 1.3 (Max M2 <1.5) at 10m 20/400 (μm) QBH |
| 特長 | |
| 通信インターフェース | RS-232 (DB-15) |
2 kW SERIES
内容物： 共振器、レーザーダイオード(LD)、水晶ブロックヘッド(QBH)
PCTのファイバーレーザーエンジンは、共振器、レーザーダイオード(LD)、石英ブロックヘッド(QBH)を統合し、革新的なサイドポンプ技術により高効率と高信頼性を実現しています。また、独自の反射防止設計により逆反射を効果的に防止し、高反射材料加工時の安定した出力を実現します。
特徴
- 直感的でコスト効率に優れた統合効率
- Dual Gate® 逆反射保護（ポンプ光源を保護するために逆向きのポンプ光を低減）
- 優れたビーム品質
- カスタム設計
仕様
| 構成 | |
|---|---|
| 出力パワー | 2000 W |
| 出力パワー安定性 | 3% RMS /24hr 未満 |
| 中心波長(nm) | 1080±5 nm |
| オプティカルEFF(%)(w/976nm Pump) | ≥75% |
| ポンプダイオード要件 | |
| LD最大動作電圧 | 38 V |
| LD最大動作電流 | 40 A |
| LD数 | 4 |
| LD1本あたりの最大出力パワー | 750 W |
| ビーム伝送 | |
| ファイバ伝送 | 20/400(μm), NA=0.065/0.46 (QBH Cable Length=10m) |
| ビーム品質 M2 | Typically ~ 1.3 (Max M2 <1.5) at 10m 20/400 (μm) QBH |
| 特徴 | |
| 通信インターフェース | RS-232 (DB-15) |
3 kW SERIES
内容物： 共振器、レーザーダイオード(LD)、水晶ブロックヘッド(QBH)
PCTのファイバーレーザーエンジンは、共振器、レーザーダイオード(LD)、石英ブロックヘッド(QBH)を統合し、革新的なサイドポンプ技術により高効率と高信頼性を実現しています。また、独自の反射防止設計により逆反射を効果的に防止し、高反射材料加工時の安定した出力を実現します。
特徴
- 直感的でコスト効率に優れた統合効率
- Dual Gate® 逆反射保護（ポンプ光源を保護するために逆向きのポンプ光を低減）
- 優れたビーム品質
- カスタム設計
仕様
| 構成 | |
|---|---|
| 出力電力 | 3000 W |
| 出力電力安定性 | 3% RMS /24hr 未満 |
| 中心波長 (nm) | 1080±5 nm |
| オプティカル EFF(%) (w/ 976nm Pump) | ≥75% |
| ポンプダイオード要件 | |
| 最大 LD 動作電圧 | 38 V |
| 最大 LD 動作電流 | 40 A |
| LD 数 | 6 |
| LD あたりの最大出力電力 | 750 W |
| ビーム伝送 | |
| ファイバ伝送 | 20/400(μm), NA=0.065/0.46 (QBH Cable Length=10m) |
| ビーム品質 M2 | Typically ~ 1.3 (Max M2 <1.5) at 10m 20/400 (μm) QBH |
| 特徴 | |
| 通信インターフェース | RS-232 (DB-15) |
シングルモード 1 kW SERIES
内容物： 共振器、レーザーダイオード(LD)、水晶ブロックヘッド(QBH)
M²～1.1のビーム品質で、このほぼ理想的なガウシアンビームは、優れた集光、精度、効率を可能にします。金属3Dプリンティングの精度、表面仕上げ、材料使用量を向上させるとともに、高精度産業用途の複雑な形状やより微細なディテールをサポートします。
特徴
- 直感的でコスト効率に優れた統合効率
- Dual Gate® 逆反射保護（ポンプ光源を保護するために逆向きのポンプ光を低減）
- 優れたビーム品質
- カスタム設計
仕様
| 構成 | |
|---|---|
| 出力電力 | 1000 W |
| 出力電力安定性 | 3% RMS /24hr 未満 |
| 中心波長 (nm) | 1080±5 nm |
| オプティカル EFF(%) (w/ 976nm Pump) | ≥75% |
| ポンプダイオード要件 | |
| 最大 LD 動作電圧 | 38 V |
| 最大 LD 動作電流 | 40 A |
| LD 数 | 2 |
| LD あたりの最大出力電力 | 750 W |
| ビーム伝送 | |
| ファイバ伝送 | 20/400(μm), NA=0.065/0.46 (QBH Cable Length=10m) |
| ビーム品質 M2 | Typically ~ 1.1 at 6m 20/400 (μm) QBH |
| 特徴 | |
| 通信インターフェース | RS-232 (DB-15) |
