Photon Technology Co., LTD(Photec)

Photon Technology Co., LTD(Photec)について

Photon Technology Co., LTD(Photec)は上海マイクロシステム情報化研究所の出資により設立されました。フォテックは、超伝導ナノワイヤ単一光子検出器（SNSPD）とその周辺技術の産業化に注力しており、SNSPDのコア製品の性能は国際的に先進的なレベルに達しています。
PhotecのSNSPDシステムは、量子通信、量子コンピューティング、ライダー、衛星測距、量子乱数発生器、量子指紋、量子テレポーテーション、量子光源特性評価などに応用され、中国の量子情報およびライダーにおける科学技術の進歩を牽引しています。

WEBでのお問い合わせはこちら
お問い合わせフォームへ

専用ダイヤル
TEL：070-6925-5558

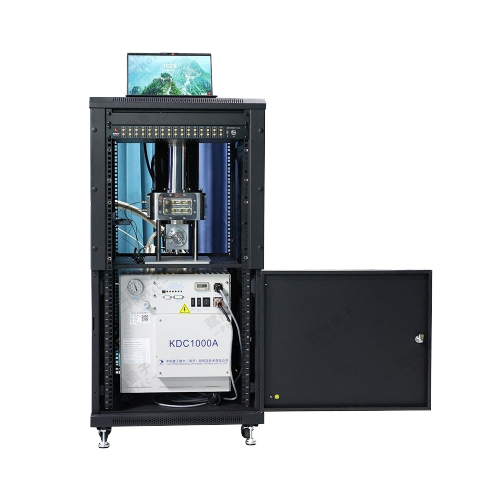

SNSPD

SNSPD（超伝導ナノワイヤ単一光子検出器）。
SSPD、超伝導ストリップ光子検出器、超伝導ストリップ単一光子検出器とも呼ばれます。

パラメータの詳細

性能パラメータ	P-SPD-Ns	P-SPD-NsPro	P-SPD-NsProC
ベース温度	<2.3K	850 Mk	850 mK(7*24h工作)
光チャネル数（n）	1~32	1~32	1~32
光インターフェースタイプ	FC/UPC,FC/APC	FC/UPC,FC/APC	FC/UPC,FC/APC
電気チャネル数（n）	1~32	1~16	1~16
電気インターフェースタイプ	SMA	SMA	SMA
4.2 Kステージでの冷却能力（50 Hz）	0.1W	0.1W	0.1W
60 Kステージでの冷却能力（50 Hz）	3 W	3 W	3 W
温度安定性	≤±5 mK	≤±5 mK	≤±5 mK
システムリーク率	<1E-10Pa·m3/s	<1E-10Pa·m3/s	<1E-10Pa·m3/s
環境温度	4~38℃	4~38℃	4~38℃
電源	220~230 V;50 Hz	220~230 V;50 Hz	220~230 V;50 Hz
消費電力	<1.3 kW	<1.3 kW	<1.3 kW

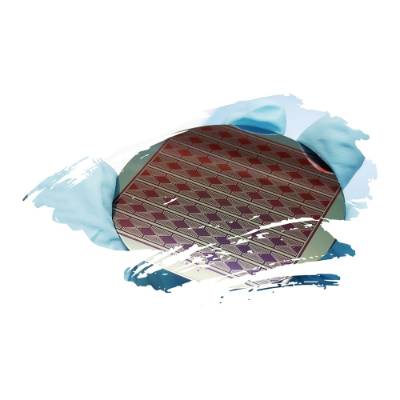

ファイバー結合SNSPD

P-SPDnS シングルモードファイバー結合型SNSPD
n: 200(2000 nm), 164(1064 nm), 850(850 nm), 532(532 nm)…
P-SPDnM マルチモードファイバー結合型SNSPD
n: 150(1550 nm), 164(1064 nm), 850(850 nm), 650(650 nm)…

パラメータの詳細
■P-SPDnS シングルモードファイバー結合SNSPD

スペクトル範囲	デバイスタイプ	SDE@中心波長	DCR	MCR	ジッター
1370~1680 nm	Typical	≥80%@1550 nm	<100 cps	20 Mhz	~100 ps
1370~1680 nm	Advanced	≥90%@1550 nm	<20 cps	20 Mhz	<50 ps
930~1190 nm	Typical	≥80%@1064 nm	<100 cps	20 Mhz	~100 ps
930~1190 nm	Advanced	~90%@1064 nm	<20 cps	20 Mhz	<50 ps
800~1000 nm	Typical	≥80%@900 nm	<100 cps	20 Mhz	~100 ps
800~1000 nm	Advanced	~90%@900 nm	<20 cps	20 Mhz	<50 ps

■P-SPDnM マルチモードファイバー結合SNSPD

スペクトル範囲	ファイバータイプ	SDE@中心波長	DCR	MCR
1550±20 nm	50 μm MMF	~50%@1550 nm	<100 cps	20 MHz
1064±20 nm	50 μm MMF	~50%@1064 nm	<20 cps	20 MHz

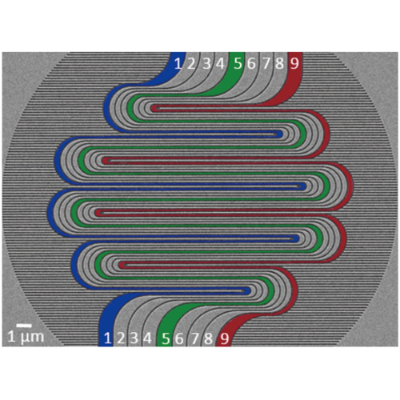

マルチピクセルSNSPDアレイ

4/8/16ピクセルSNSPDアレイ

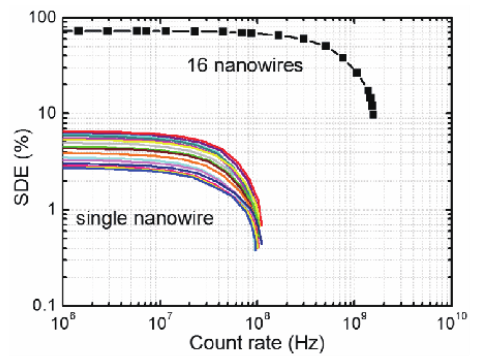

光子数分解能（最大16PNR）は、量子光源の特性評価に適しています。
最大計数率（GHz以上）は、高速レーザー通信に適しています。

パラメータの詳細

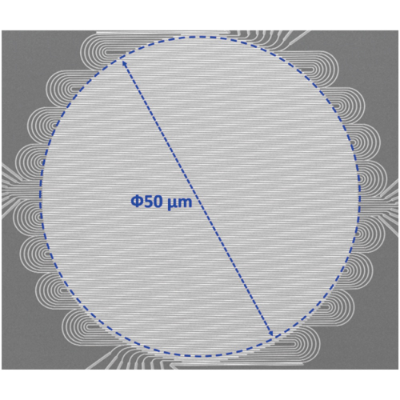

広いアクティブエリア

広い受光面積で、様々な空間光結合アプリケーションに適しています
1550 nmおよび1064 nmに対応
50 μmマルチモードファイバー結合
独自の低温フィルタ設計、DCRは100 cpsと低くなります
カスタマイズされた自由空間結合

極低温システム

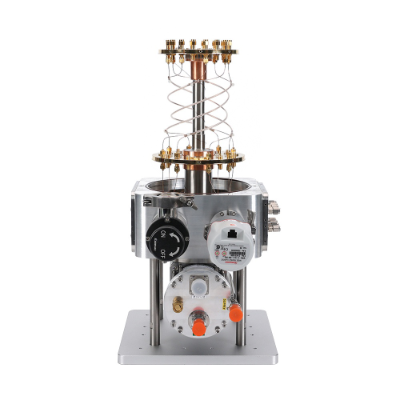

4.2 K マルチチャンネルクライオスタット

0.3 Kから4.2 Kの温度範囲をカバーする当社のクライオスタットおよびクライオスタット製品は、お客様のニーズに完璧に応えます。
GMクライオクーラーをベースとしたP-CS-4Kシリーズ製品は、4.2 Kで0.1 Wから1 Wまでの冷却能力を備えています。
GMクライオクーラーと吸着式クライオクーラーモジュールをベースとしたP-CS-0.3K/1Kシリーズ製品は、300 mK/850 mKで100 µWの冷却能力を備えています。

パラメータの詳細

性能パラメータ	P-CS-4K-Mini	P-CS-4K
最低温度	2 K~4.2 K	2 K~4.2 K
クライオクーラーソリューション	GM	GM
冷却能力	0.1~1 W @ 4.2 K	0.1~1 W @ 4.2 K
温度安定性	±5 mK	±5 mK
連続運転	Yes	Yes
RFコネクタ	SMA	SMA
DCコネクタ	Optional	Optional
光インターフェース	FCオプションファイバーまたはカスタマイズされた自由空間結合

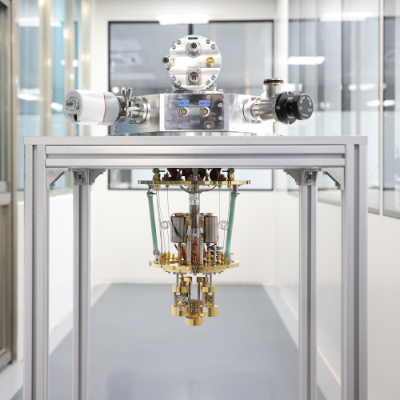

1Kマルチチャンネルクライオスタット

0.3Kから4.2Kの温度範囲をカバーする当社のクライオスタットおよびクライオスタット製品は、お客様のニーズに完璧に応えます。
GMクライオクーラーをベースとしたP-CS-4Kシリーズ製品は、4.2Kで0.1Wから1Wまでの冷却能力を備えています。
GMクライオクーラーと吸着式クライオクーラーモジュールをベースとしたP-CS-0.3K/1Kシリーズ製品は、300mK/850mKで100µWの冷却能力を備えています。

パラメータの詳細

性能パラメータ	P-CS-1K-ProC	P-CS-0.3K-ProC
最低温度	850 mK	300 mK
クライオクーラーソリューション	G-M and sorption	G-M and sorption
冷却能力	100 μW @ 850 mK	100 μW @ 350 mK
温度安定性	±25 mK	±25 mK
連続運転	Yes	Optional
RFコネクタ	SMA	SMA
DCコネクタ	Optional	Optional
光インターフェース	FCオプションファイバーまたはカスタマイズされた自由空間結合

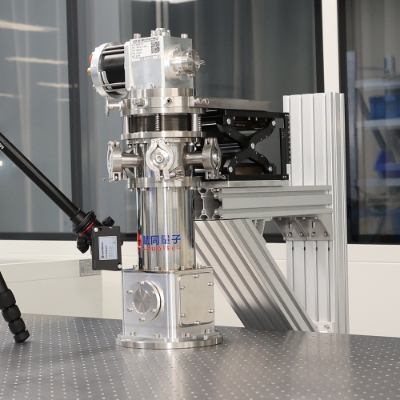

低振動サーモスタット

超低振動試料室
エアフローテーションプラットフォームでは、冷凍機と試料室の間に防振構造を採用し、試料室の超低振動を実現しています。

設置ベース：パッシブエアフローテーションプラットフォーム
最低温度：≤3.0K
Z軸振動：<100nm
X/Y軸振動：<100nm

パラメータの詳細

ユーザーのカスタマイズされたシステムのニーズに応えるため、従来の極低温システムをベースに、以下の追加アップグレードオプションをご提供いたします。ご注文の際は、事前にご指定ください。

■01/ 精密な温度制御
パッシブ温度制御とアクティブ温度制御を組み合わせることで、3K～60Kの範囲で精密な温度制御を実現します。

ヒーター	HTR-50
温度制御範囲	3K~60K
最適な温度制御精度	±0.5mK

■02/ 磁気シールド試料室
磁気シールド空洞は、低温でも高い透磁率を維持する特殊なパーマロイで作られており、空洞内で磁気シールド効果を発揮します。

サンプルホルダー材質	無酸素銅
表面処理	非磁性金メッキ
シールド材質	cryoperm
DCケーブル材質	Nb-Tiツイストペアケーブル
残留磁気強度	≤100nT

■03/ 光学窓
真空密封された窓シートと低温フィルタリングにより、ユーザーの光路と低温サンプルの結合を実現します。

窓ピースの材質	コーティング観察ウィンドウ
窓のサイズ	標準2インチ
窓の形状	取り外し可能なフランジ
フィルターの材質	ユーザーのニーズに応じて
フィルターバンド	テラヘルツ・中赤外線など

■04/フランジインターフェースの性能パラメータ

フランジ仕様	KF25/40	CF35
到達真空度	1E-8 mbar	1E-12 mbar
DCチャンネル数	≤32	≤32
動作温度範囲	-20℃~80℃	20℃~80℃
接続形状	はんだ付け	はんだ付け
ピン径	0.9 mm	0.9 mm
ピン抵抗	<4.8 mOhm	<4.8 mOhm

■05/ DCケーブルの性能パラメータ

ケーブル材質		マンガン銅	リン青銅	Nb-Ti
293Kにおける抵抗値		61 Ω/m	8.7 Ω/m	52 Ω/m
線径		0.1 mm	0.12 mm	0.1 mm
耐圧		600 V	600 V	/
熱伝導率	4 K	0.5 W/(K*m)	1.6 W/(K*m)	/
	10 K	2 W/(K*m)	4.6 W/(K*m)	/
	80 K	13 W/(K*m)	025 W/(K*m)	/
