Passatについて
Passatは1995年以来、コンパクトな全固体ピコ秒ダイオード励起固体レーザー（位相共役ミラー付き）および関連非線形光学部品を製造しています。固体光位相共役、パルス圧縮、周波数変換を活用した革新的な設計により、Passatは、深紫外線（213 nm、266 nm、355 nm）から眼に安全な波長（1.6 µm）までのスペクトル範囲をカバーする、高調波発生器とラマンシフターを備えたダイオード励起固体レーザーを製造しています。

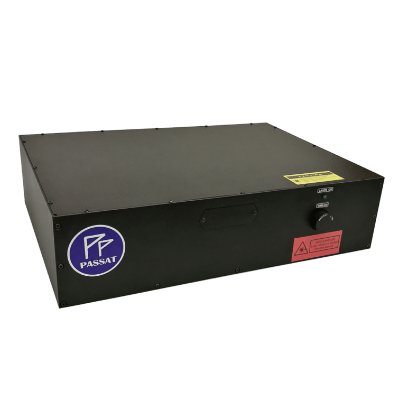

COMPILER Family
高エネルギーDPSSピコ秒レーザー
コンパクトピコ秒レーザーエミッターシリーズのDPSSレーザーは、パルス間の優れた安定性を備えた強力な短光パルス光源です。1064nmおよび2～5倍高調波で動作し、市販のレーザーの中で最高の266nmおよび213nmパルス出力を提供します。
特徴
- 5～8ピコ秒のパルス幅
- >500 µJ/パルス（Compiler @1064 nm）
- 3 mJ/パルスまでアップグレード可能（Compiler @1064 nm）
- 最大1 kHz
- TEM00モード
- 空冷式
- 外部トリガまたはコンピューター制御（バーストモードを含む）
アプリケーション
- マイクロマシニング（ダイヤモンド、ガラス、金属、セラミックス）
- 光イオン化
- レーザー誘起ブレークダウン分光法（LIBS）
- レーザーアブレーション、フラグメンテーション、および破壊
- フォトリソグラフィー
- 一光子および二光子レーザー誘起蛍光（LIF）
- ラマン分光法
- 時間分解分光法
- リモートセンシング
- 医療および生物医学研究
- 光音響イメージング
仕様
| 波長 | 1064 nm | 532 nm | 355 nm | 266 nm | 213 nm |
|---|---|---|---|---|---|
| エネルギー出力（1000 Hz時） | 500 µJ | 300 µJ | 140 µJ | 90 µJ | 50 µJ |
| パルス幅 | 8 ps | 7 ps | 6 ps | 5 ps | 4 ps |
| 繰り返し周波数 | 内部/外部トリガー、400 Hzまたは1000 Hz | ||||
| Qスイッチ | パッシブ | ||||
| ビーム品質 | 回折限界 | ||||
| ビームプロファイル | TEMoo ガウス分布 | ||||
| パルス間標準偏差 | 3% @1064 nm（ご要望に応じてオプション） | ||||
| 出力ビーム指向安定性（標準偏差、1時間） | ~0.5 回折限界 | ||||
| 外部制御 | TTLトリガー入力ポート用コネクタ（4 +/-1V、1 kΩ） | ||||
| 電力 | ~ 100-240 VAC, 47-63 Hz, 単相 | ||||
| 消費電力 | < 80 W | ||||
| ウォームアップ時間 | 2分未満 | ||||
| 動作温度および湿度 | 18-28 ℃; 10-85 % | ||||
※より強力な出力を得るにはコンパイラのアップグレードをリクエストしてください。

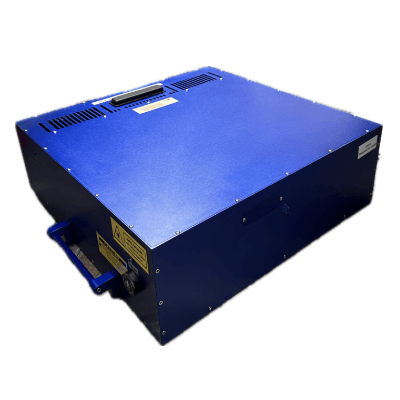

UV-Vis-Pico
パルス繰り返し周波数のピコ秒532 nmおよび266 nmレーザー
Passatのレーザーシステムは、様々な用途に対応する高度な機能を備えています。1064 nm、532 nm、355 nm、266 nmの波長に対応し、信頼性の高い高品質な動作を実現します。
特徴
Passatのレーザーは高い安定性と性能を備えており、科学研究、気流の遠隔検出、水中測距、産業プロセス、分光分析アプリケーションに最適なソリューションです。調整可能な繰り返し周波数と優れたビーム品質により、最も要求の厳しいタスクにも対応できます。
仕様
- 波長：1064 nm、532 nm、355 nm、266 nm
- パルスエネルギー：10 mJ（1064 nm）、5 mJ（532 nm）、3 mJ（355 nm）、1.5 mJ（266 nm）
- パルスエネルギー安定性：3～4%未満
- パルス幅：100 ps
- 線幅：フーリエ限界
- 繰り返し周波数：200 Hz
- ビーム品質：close to
- ビーム径：5 mm
- ウォームアップ時間：5分
- 動作温度：18～28℃
- 湿度：10～85%
| 出力波長 | パルスエネルギー | パルス数/秒 | パルス長 | ポンピング |
|---|---|---|---|---|
| 1064 nm | 10 mJ | 200 Hz | 100 ps | Diode |
| 532 nm | 5 mJ | 200 Hz | 90 ps | Diode |
| 355 nm | 3 mJ | 200 Hz | 80 ps | Diode |
| 266 nm | 2 mJ | 200 Hz | 75 ps | Diode |
※213 nmのカスタム設計レーザーも提供可能です。
※空冷式はお客様のご要望に応じて対応いたします。

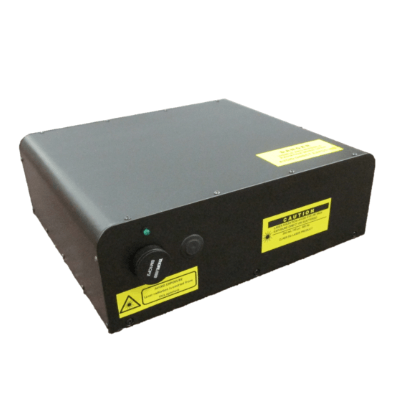

SUB – NAPLES
高エネルギーサブナノ秒DPSSレーザー
Sub-NaplesシリーズのQスイッチDPSSレーザーは、高ピーク出力、堅牢性、ターンキー設計、サブナノ秒単位の出力を持つユニットで、1064 nm、532 nm、266 nmのいずれかまたはすべての波長で出力可能です。比較的短いパルス長と高いピーク出力により、SUB-NaplesファミリーはLIDAR、kmスケールレーザー測距（1064 nm）、マイクロマシニング、質量分析などの用途に特に適しています。
特徴
- パルス幅 ≤ 600 ピコ秒
- 1 mJ /パルス @1064 nm
- 標準 400 Hz、1 kHz も利用可能
- TEM00 モード
- 空冷
アプリケーション
- マイクロマシニング（ダイヤモンド、ガラス、金属、セラミックス）
- 距離測定
- ポータブルLIBS（歴史的遺物、建築物、環境など）
- 生物医学用途
- 科学研究
仕様
| 波長 | 1064 nm | 532 nm | 355 nm | 266 nm | 213 nm |
|---|---|---|---|---|---|
| エネルギー出力（400 Hz時） | 1.0 mJ | 0.5 mJ | 0.2 mJ | 0.12 mJ | 0.04 mJ |
| *Sub-Naples – 10（オプション） | 10 mJ at 1064 nm at 20 Hz | ||||
| パルス幅（1064 nm時） | ≤ 0.6 ns (~ 350 ps at 213 nm ) | ||||
| 繰り返し周波数 | 内部/外部トリガー、1000 Hz | ||||
| Qスイッチ | パッシブ | ||||
| ビーム品質 | 回折限界 | ||||
| ビームプロファイル | TEMooガウス分布 | ||||
| パルス間標準偏差 | <1-2% | ||||
| 出力ビーム指向安定性（標準偏差、1時間） | ~0.5 回折限界 | ||||
| 外部制御 | TTLトリガー入力ポート用コネクタ（4 +/-1V、1 kΩ） | ||||
| 電力 | ~ 100-240 VAC, 47-63 Hz, 単相 | ||||
| ウォームアップ時間 | 3分未満 | ||||
| 動作温度および湿度 | 20-27℃; 10-80% | ||||
* より強力な出力を得るには、Sub-Naples – 10 をリクエストしてください。

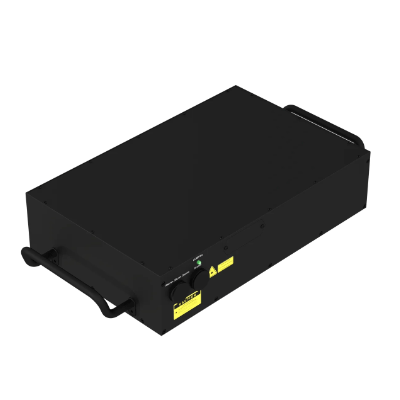

高ピーク出力ピコ秒レーザー
コンパクトピコ秒レーザーエミッターシリーズのDPSSレーザーは、パルス間の優れた安定性を備えた強力な短光パルス光源です。1064nmおよび2～5倍高調波で動作し、市販のレーザーの中で最高の266nmおよび213nmパルス出力を提供します。
仕様
| 波長 | 1064 nm | 532 nm | 355 nm | 266 nm | 213 nm |
|---|---|---|---|---|---|
| エネルギー出力（1000 Hz時） | 500 μJ | 300 μJ | 140 μJ | 90 μJ | 50 μJ |
| パルス幅 | 8 ps | 7 ps | 6 ps | 5 ps | 4 ps |
| 繰り返し周波数 | 内部/外部トリガー、400 Hzまたは1000 Hz | ||||
| Qスイッチ | パッシブ | ||||
| ビーム品質 | 回折限界 | ||||
| ビームプロファイル | TEM00 ガウス分布 | ||||
| パルス間標準偏差 | 3% @ 1064 nm（リクエストに応じてオプション） | ||||
| 出力ビーム指向安定性（標準偏差、1時間） | ~0.5 回折限界 | ||||
| 外部制御 | TTLトリガー入力ポート用コネクタ（4 +/-1V、1 kΩ） | ||||
| 電力 | ~ 100-240 VAC, 47-63 Hz, 単相 | ||||
| 消費電力 | < 80 W | ||||
| ウォームアップ時間 | 2分未満 | ||||
| 動作温度および湿度 | 18-28℃、10-85 % | ||||
* より強力な出力を得るにはアップグレードをリクエストしてください。
